Instrukcja montażu modułowej kuchni warsztatowej CLAS MA 1000 2.6m
Kompletny przewodnik montażu modułowej kuchni warsztatowej CLAS MA 1000 2.6m. Sprawdź listę części, wymagane narzędzia oraz instrukcję krok po kroku.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja montażu modułowej kuchni warsztatowej CLAS MA 1000 2.6m zawiera szczegółowe kroki instalacji, listę części oraz wymagania dotyczące narzędzi i bezpieczeństwa. Montaż wymaga dwóch osób i około 2 godzin pracy. str. 1, 3, 5, 6
Najważniejsze czynności
- Montaż nóżek i ustawienie szafek str. 5, 9
- Kotwienie konstrukcji do ściany str. 6, 11
Gdzie szukać w PDF

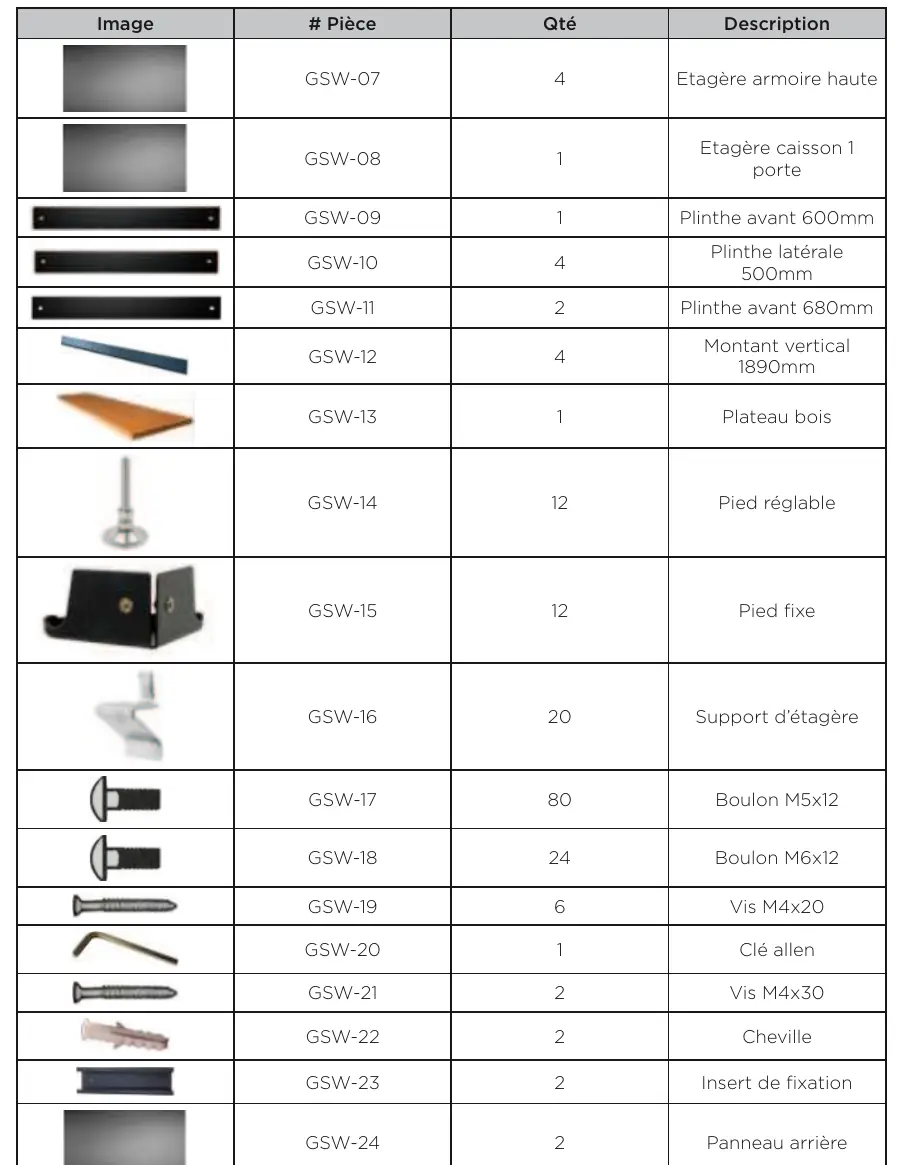

- Lista części str. 3, 4, 7, 8
- Etapy montażu str. 5, 6, 9, 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy montażu modułowej kuchni warsztatowej CLAS MA 1000 o długości 2.6m. Do poprawnego złożenia zestawu wymagane są dwie osoby oraz około dwie godziny pracy. Zestaw należy montować w docelowym miejscu użytkowania, ponieważ po instalacji przemieszczanie mebli jest utrudnione.
Przygotowanie i bezpieczeństwo
Przed rozpoczęciem montażu należy:
- Upewnić się, że w miejscu pracy znajdują się dwie osoby.
- Założyć odpowiednie środki ochrony indywidualnej (okulary ochronne, rękawice).
- Przygotować niezbędne narzędzia: klucz imbusowy (dołączony do zestawu), śrubokręt, wiertarkę (do kotwienia w ścianie), poziomicę oraz miarkę.
- Dokładnie przeczytać instrukcję przed przystąpieniem do prac.
Lista części
Zestaw zawiera liczne elementy, w tym:
- Szafę wysoką (GSW-01), servante 6 szuflad (GSW-02), caisson 4 szuflady (GSW-03), caisson 1 drzwi (GSW-04).
- Meble górne (GSW-05), panele perforowane (GSW-06), półki, podstawy (plinty), słupki pionowe (GSW-12) oraz blat drewniany (GSW-13).
- Zestaw montażowy: nóżki regulowane i stałe, wsporniki półek, śruby (M5x12, M6x12, M4x20, M4x30), kołki rozporowe i wkładki mocujące.
Etapy montażu
- Przygotowanie podstawy: Zamontuj nóżki regulowane (GSW-14) i stałe (GSW-15) pod szafą wysoką, caissonem 4-szufladowym i caissonem 1-drzwiowym.
- Ustawienie: Ustaw szafki w docelowym miejscu, zachowując 680 mm odstępu między caissonem 4-szufladowym a 1-drzwiowym.
- Stelaż: Zainstaluj 4 słupki (GSW-12) z tyłu i przymocuj 2 panele tylne (GSW-24) do środkowych słupków za pomocą śrub M5x12.
- Panele: Zamocuj 6 paneli perforowanych (GSW-06) do słupków nad szafkami.
- Górne szafki: Zamontuj 3 meble górne (GSW-05) nad panelami perforowanymi.
- Blat i wykończenie: Zamontuj blat drewniany (GSW-13) oraz listwy przypodłogowe (GSW-09, GSW-10, GSW-11).
- Zabezpieczenie: Przykręć szafę wysoką i słupki do blatu roboczego.
- Wnętrze: Zainstaluj wsporniki półek i umieść półki wewnątrz szafek.
- Poziomowanie: Wyreguluj nóżki za pomocą klucza imbusowego, aby wypoziomować powierzchnię roboczą.
- Kotwienie: Zabezpiecz konstrukcję do ściany, używając wkładek mocujących (GSW-23) i śrub (GSW-21) z kołkami (GSW-22).
Konserwacja i kontakt
W przypadku problemów z montażem lub potrzeby zakupu części zamiennych, należy skontaktować się z autoryzowanym technikiem dystrybutora lub bezpośrednio z producentem CLAS Equipements pod adresem 83 chemin de la CROUZA, 73800 CHIGNIN, Francja, tel. +33 (0)4 79 72 62 22.
Informacje o producencie
CLAS Équipements
Praktyczna pomoc
Typowe problemy
Trudności z przemieszczaniem mebli po montażu
Zmontuj kuchnię w docelowym miejscu, ponieważ po instalacji jest ona trudna do przemieszczenia.
Nierówna powierzchnia robocza
Użyj klucza imbusowego (GSW-20) do regulacji nóżek (GSW-14) w celu wypoziomowania blatu.
Przed użyciem
- Przygotuj dwie osoby do montażu
- Zarezerwuj około 2 godziny czasu
- Użyj środków ochrony indywidualnej (okulary, rękawice)
- Przygotuj narzędzia: śrubokręt, wiertarkę, poziomicę, miarkę
- Upewnij się, że masz wszystkie części z listy
Ilustracje i schematy
- Schemat montażu nóżek pod szafkami
- Instrukcja mocowania paneli perforowanych do słupków
- Sposób kotwienia konstrukcji do ściany
Zgodność modelu
- Wymaga ściany odpowiedniej do kotwienia (kołki M4x30 w zestawie)
