Instrukcja obsługi zmywarki CMA 180VL-FL
Kompletny przewodnik instalacji, obsługi i konserwacji zmywarki CMA 180VL-FL. Zawiera schematy podłączeń elektrycznych, procedury uruchomienia, wytyczne dotyczące jakości wody oraz tabelę rozwiązywania problemów technicznych.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zmywarka CMA 180VL-FL wymaga podłączenia do ciepłej (140°F) i zimnej wody, zasilania elektrycznego (zgodnie z tabliczką) oraz odpływu. Kluczowe jest napełnienie bojlera przed pierwszym włączeniem zasilania, aby uniknąć uszkodzenia grzałki. str. 6, 8, 11
Najważniejsze czynności
- Napełnianie bojlera przy pierwszym uruchomieniu str. 11
- Czyszczenie skraplacza str. 6
Pierwsze uruchomienie
- Procedura startowa str. 10
Problemy i rozwiązania
Pompa nie działa
Sprawdź przełącznik Delimer, stycznik i mikrowyłącznik.
str. 14Konserwacja i reset
- Resetowanie timera str. 16
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Temperatura mycia | 155°F-160°F | Wymagana temperatura robocza | str. 3 |
| Temperatura płukania | 180°F-195°F | Wymagana temperatura sanitacji | str. 3 |
Gdzie szukać w PDF
- Specyfikacje techniczne str. 3
- Instalacja str. 7, 8
- Schematy elektryczne str. 17, 18
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Zmywarka CMA 180VL-FL to wysokotemperaturowe urządzenie typu "ventless" (bezokapowe) z wbudowanym systemem odzysku ciepła. Kluczowe ostrzeżenie: Przed pierwszym uruchomieniem należy bezwzględnie napełnić bojler (booster heater), aby uniknąć spalenia elementu grzejnego. Woda zasilająca musi mieć twardość maksymalnie 3 ziarna na galon, w przeciwnym razie gwarancja zostanie unieważniona.
Opis urządzenia
Urządzenie jest zmywarką jednokomorową, drzwiową, wyposażoną w samowystarczalny podgrzewacz wody. System odzysku ciepła wykorzystuje parę wodną z cyklu mycia do wstępnego podgrzania wody zasilającej, co redukuje wilgotność w pomieszczeniu.
Instalacja i podłączenie
Instalacja musi być wykonana przez wykwalifikowany personel zgodnie z lokalnymi przepisami. Wymagania obejmują:
- Woda: Przyłącze ciepłej wody (min. 140°F / 60°C) oraz zimnej wody (min. 41°F / 5°C). Wymagane ciśnienie przepływu to 15-65 PSIG.
- Elektryka: Urządzenie obsługuje zasilanie 1-fazowe i 3-fazowe. Należy sprawdzić tabliczkę znamionową i schematy w sekcji 3 instrukcji.
- Odpływ: Rura 2-calowa z syfonem, nie wyżej niż 11 cali od podłogi.
- Chemia: Wymagane automatyczne dozowniki detergentu i środka nabłyszczającego.
Pierwsze uruchomienie
- Umieść kosze na ścinki nad zbiornikami myjącymi.
- Sprawdź swobodny obrót ramion myjących i płuczących.
- Otwórz panel sterowania i ustaw przełącznik w pozycji "normal".
- Napełnij bojler wodą przed włączeniem zasilania (kluczowe dla ochrony grzałki).
- Uruchom cykl "Auto Fill" i wyreguluj ciśnienie na regulatorze do 20 PSI.
Konserwacja i czyszczenie
Codzienna konserwacja obejmuje czyszczenie skraplacza (flush-down) po wyłączeniu głównego wyłącznika zasilania. Należy regularnie sprawdzać czystość dysz płuczących oraz stan filtrów. W przypadku osadzania się kamienia konieczne jest odkamienianie urządzenia.
Rozwiązywanie problemów
W przypadku awarii należy sprawdzić:
- Pompa nie działa: Sprawdź przełącznik "Delimer" (musi być w pozycji NORMAL), stan stycznika oraz mikrowyłącznik w timerze.
- Niska temperatura płukania: Sprawdź ustawienie termostatu, temperaturę wody zasilającej (min. 140°F) oraz stan grzałki bojlera.
- Wycieki: Sprawdź szczelność zaworów i złączek.
Praktyczna pomoc
Typowe problemy
Pompa myjąca nie działa
Sprawdź, czy przełącznik Delimer jest w pozycji NORMAL, sprawdź stycznik oraz mikrowyłącznik nr 3 w timerze krzywkowym.
Niska temperatura płukania końcowego (<180°F)
Podnieś temperaturę wody zasilającej do 140°F, sprawdź ustawienie termostatu bojlera lub wymień uszkodzoną grzałkę.
Zmywarka nie działa po zamknięciu drzwi
Sprawdź wyłącznik drzwiowy, przełącznik Delimer (musi być w pozycji NORMAL) oraz przekaźnik.
Brak wody w płukaniu końcowym
Sprawdź ciśnienie wody (wymagane 20 PSI), wyczyść dysze płuczące lub wymień zatkany zawór elektromagnetyczny.
Przed użyciem
- Sprawdź urządzenie pod kątem uszkodzeń transportowych.
- Upewnij się, że twardość wody nie przekracza 3 ziaren.
- Sprawdź, czy zasilanie elektryczne jest zgodne z tabliczką znamionową.
- Upewnij się, że bojler został napełniony przed włączeniem zasilania.
- Sprawdź, czy wszystkie przyłącza hydrauliczne są szczelne.
- Upewnij się, że zmywarka jest wypoziomowana.
Parametry w praktyce
- Temperatura mycia
- Minimum 155°F (68°C) dla skutecznej sanitacji.
- Temperatura płukania
- Minimum 180°F (82°C) dla skutecznej sanitacji.
- Ciśnienie wody
- Wymagane 15-65 PSIG; optymalnie 20 PSI dla płukania.
Ilustracje i schematy

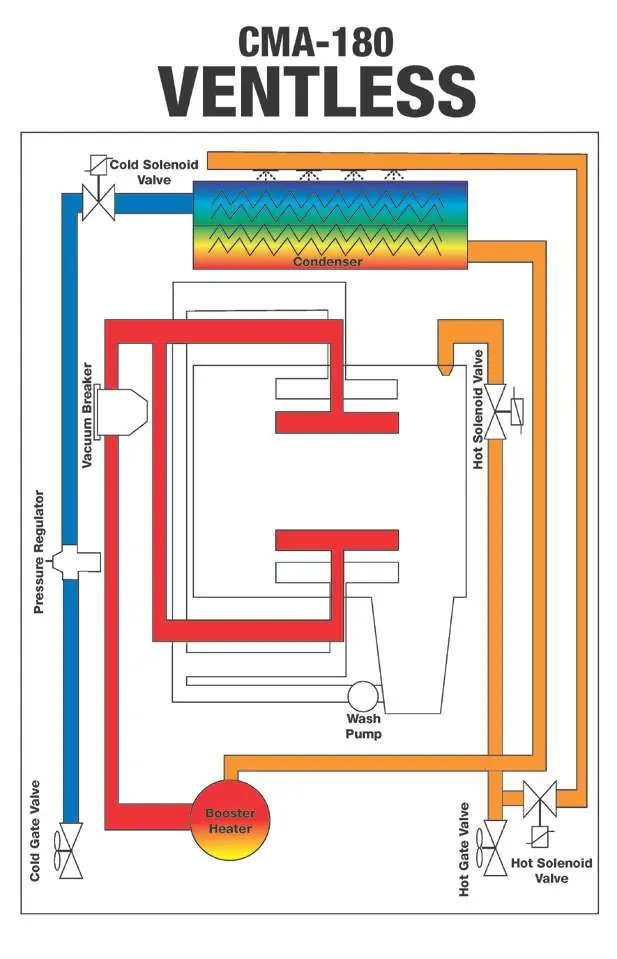

- Schemat hydrauliczny pokazuje przepływ wody przez skraplacz, zawory elektromagnetyczne i bojler.

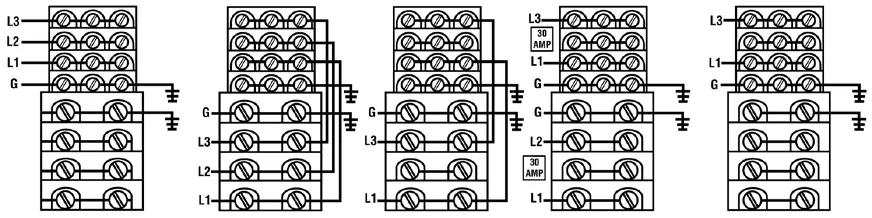

- Schematy elektryczne (str. 18-19) przedstawiają połączenia dla różnych konfiguracji zasilania.

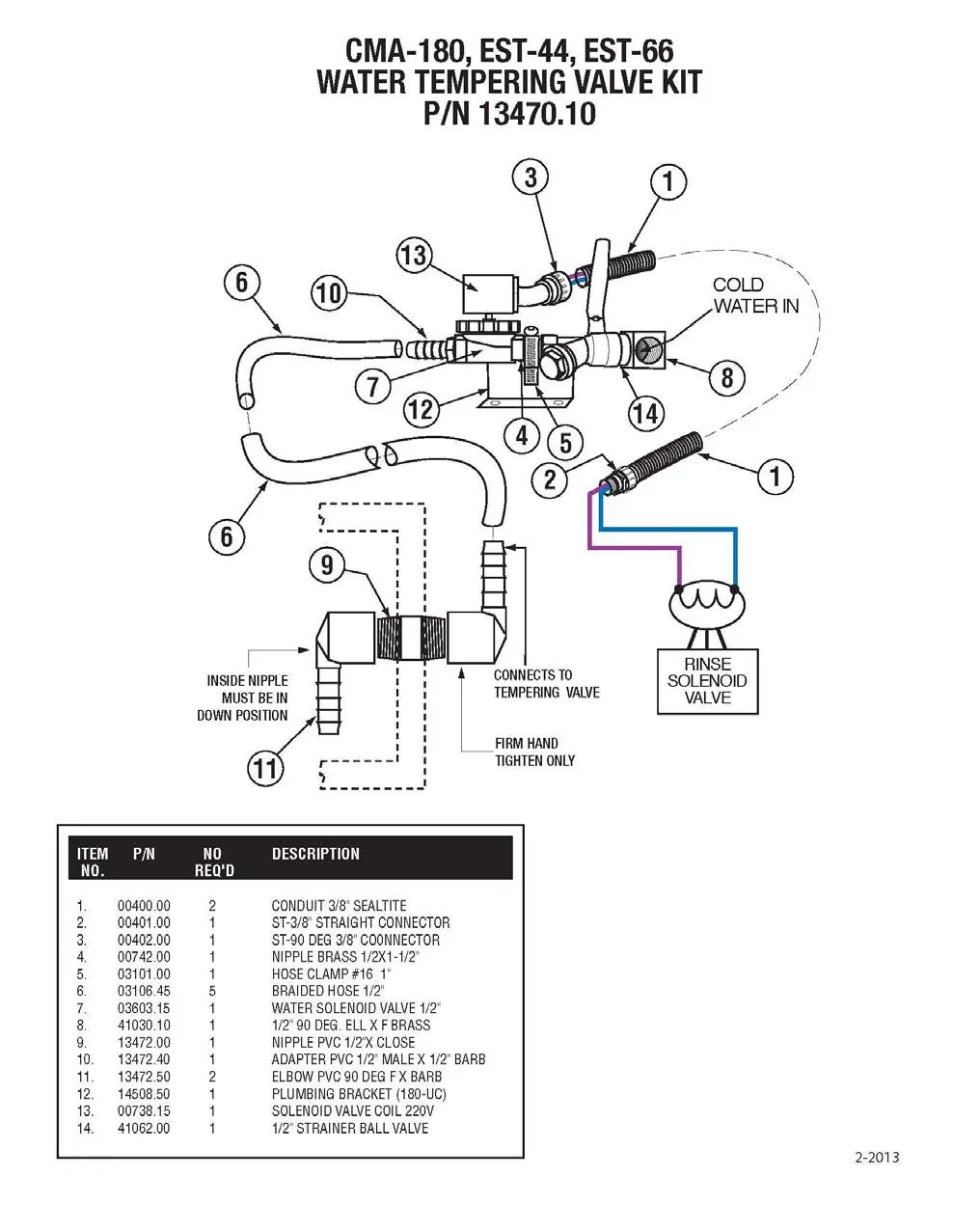

- Rysunek zestawu do temperowania wody (str. 10) pokazuje poprawne podłączenie zaworów.
Zgodność modelu
- Urządzenie wymaga zewnętrznego dozownika detergentu i nabłyszczacza.
- Nie zaleca się stosowania podgrzewaczy przepływowych typu 'tankless'.
- Wymagane jest stosowanie wyłącznie detergentów klasy komercyjnej.
