Instrukcja części zamiennych zmywarki komercyjnej CMA 181GW

Katalog części zamiennych dla zmywarki komercyjnej CMA 181GW. Zawiera szczegółowe schematy montażowe (widoki rozstrzelone) oraz listy komponentów dla układów elektrycznych, hydraulicznych, pompy, dozownika i grzałki.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi oficjalny katalog części zamiennych dla zmywarki komercyjnej CMA 181GW. Instrukcja służy do identyfikacji komponentów, sprawdzania numerów katalogowych (P/N) oraz zrozumienia budowy urządzenia poprzez szczegółowe schematy rozłożeniowe. Dokument nie jest instrukcją obsługi ani serwisową, lecz przewodnikiem po częściach niezbędnym do zamawiania komponentów i przeprowadzania napraw.

Wykaz części zamiennych

Instrukcja zawiera szczegółowe listy części dla każdego podzespołu zmywarki. Każda tabela zawiera numer pozycji na rysunku, ilość wymaganą, numer części (P/N) oraz opis elementu. Wartości te są kluczowe przy zamawianiu oryginalnych części zamiennych CMA Dishmachines.

Schematy montażowe i podzespoły

Dokument obejmuje schematy rozłożeniowe dla następujących sekcji:

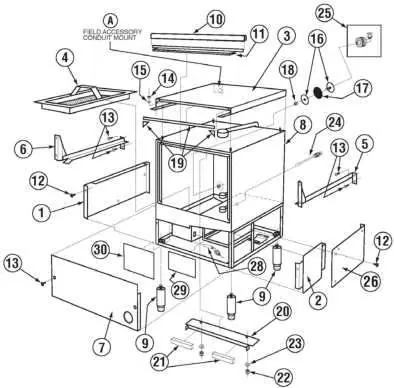

Schemat montażowy obudowy (Cabinet Assembly)
Schemat montażowy obudowy (Cabinet Assembly)

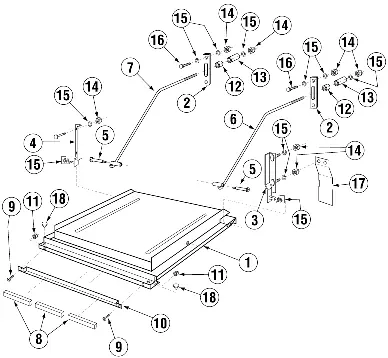

Schemat montażowy drzwi (Door Assembly)
Schemat montażowy drzwi (Door Assembly)

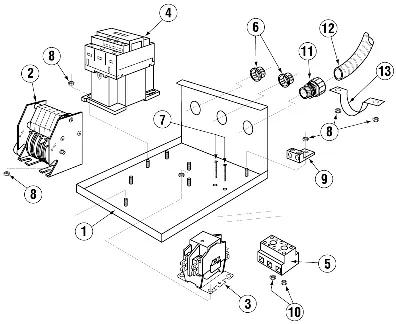

Dodatkowe zdjęcie montażowe ze strony 7
Dodatkowe zdjęcie montażowe ze strony 7

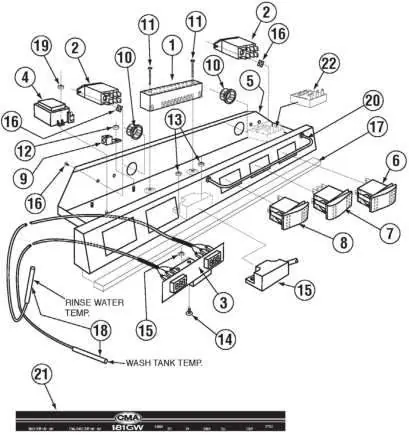

Schemat skrzynki sterowniczej (Control Box Assembly)
Schemat skrzynki sterowniczej (Control Box Assembly)

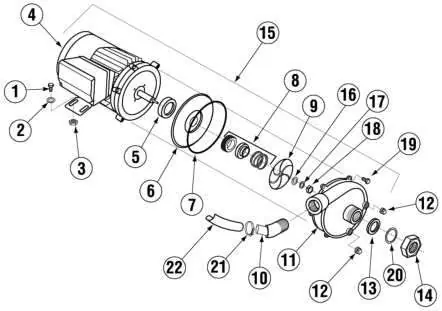

Schemat pompy (S/S Pump Assembly)
Schemat pompy (S/S Pump Assembly)

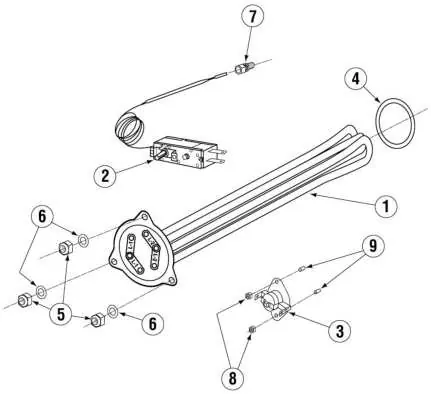

Schemat układu grzewczego (Heater Assembly)
Schemat układu grzewczego (Heater Assembly)
  • Obudowa (Cabinet Assembly): Panele, stopy, uszczelki drzwi.
  • Drzwi (Door Assembly): Zawiasy, magnesy, pręty podtrzymujące.
  • Układ elektryczny (Electrical Tray): Styczniki, przekaźniki, silnik timera, bloki zasilania.
  • Skrzynka sterownicza (Control Box): Przełączniki, wyświetlacz temperatury, termopary.
  • Dozownik chemii (Chemical Dispenser): Pompa perystaltyczna, wężyki, silnik pompy.
  • Układ hydrauliczny (Plumbing System): Węże, zawory elektromagnetyczne, przerywacze próżni, manometry.
  • Układ zmywania i płukania: Ramiona myjące, uszczelki silikonowe, dysze.
  • Pompa (S/S Pump Assembly): Silnik pompy, wirnik, uszczelnienia.
  • Układ grzewczy (Heater Assembly): Grzałka 6kW, termostat, wyłącznik krańcowy.
  • Zawór spustowy (Drain Valve): Silnik zaworu, uszczelki, sprężyny.

Konserwacja i wymiana części

Podczas wymiany części należy zawsze korzystać z odpowiedniego schematu dla danego modelu. W przypadku wymiany elementów układu hydraulicznego lub elektrycznego, upewnij się, że zasilanie oraz dopływ wody są odłączone. Wiele części, takich jak uszczelki (np. Red Silicon Gasket) czy węże, wymaga okresowej kontroli pod kątem zużycia lub wycieków.

Praktyczna pomoc

Typowe problemy

Identyfikacja właściwej części

Skorzystaj ze schematu rozłożeniowego dla konkretnego podzespołu (np. pompa, dozownik) i porównaj numer pozycji z tabelą, aby uzyskać poprawny numer części (P/N).

Wyciek wody z układu hydraulicznego

Sprawdź uszczelki, węże i złączki wskazane na schematach Plumbing System lub Drain System. Wymień uszkodzone elementy zgodnie z numerami katalogowymi.

Brak grzania wody

Sprawdź Heater Assembly. Zweryfikuj stan grzałki, termostatu oraz wyłącznika krańcowego (High Limit Switch) zgodnie z rysunkiem technicznym.

Przed użyciem

  • Zidentyfikuj sekcję zmywarki wymagającą naprawy.
  • Porównaj fizyczny wygląd części z rysunkiem w instrukcji.
  • Sprawdź numer części (P/N) w tabeli pod rysunkiem.
  • Upewnij się, że zamawiana część jest zgodna z wersją urządzenia (np. data produkcji, jeśli podano).

Parametry w praktyce

Heater 6kW 220V
Grzałka o mocy 6kW zasilana napięciem 220V, stosowana w układzie grzewczym.
Motor Contactor 2-Pole 20 Amp
Stycznik silnika, dwubiegunowy, o obciążalności 20A.
High Limit Switch 200°F
Wyłącznik termiczny zabezpieczający przed przegrzaniem powyżej 200°F.

Ilustracje i schematy

  • Rysunki przedstawiają widoki rozstrzelone (exploded views) wszystkich głównych podzespołów zmywarki.
  • Każdy element na rysunku jest oznaczony numerem w kółku, który odpowiada kolumnie 'ITEM NO.' w tabeli obok.
  • Tabela zawiera numer części (P/N) niezbędny do zamówienia zamiennika.

Zgodność modelu

  • Niektóre części mogą różnić się w zależności od daty produkcji (np. Plumbing System Effective August 2012).
  • Części oznaczone jako 'Optional' (np. Water Tempering Kit) nie są standardowym wyposażeniem każdego modelu.
