Instrukcja obsługi frytownicy gazowej Vulcan VHG-A Series
Szybki przewodnik po instalacji, obsłudze i konserwacji frytownic gazowych Vulcan serii VHG-A, w tym systemu filtracji KleenScreen PLUS.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Frytownice gazowe Vulcan serii VHG-A to urządzenia do smażenia w głębokim tłuszczu z wbudowanym systemem filtracji KleenScreen PLUS. Obsługa wymaga regularnego filtrowania oleju, codziennego czyszczenia oraz przestrzegania procedur bezpieczeństwa gazowego. str. 1, 10, 21
Najważniejsze czynności
- Włączanie frytownicy str. 13
- Filtracja oleju str. 21
- Procedura Boil Out (czyszczenie) str. 15, 23
Pierwsze uruchomienie
- Umyć zbiornik i akcesoria, zamknąć zawór spustowy, napełnić zbiornik olejem do poziomu między MIN a MAX. str. 10
Problemy i rozwiązania
Brak ciepła
Sprawdzić włącznik zasilania, dopływ gazu, połączenia przewodów, bezpiecznik termiczny (high limit) lub podłączenie zasilania.
str. 26
Pompa nie pompuje oleju
Sprawdzić osadzenie rury ssącej, czystość filtra, temperaturę oleju (min 300°F), ustawienie przełącznika discard oraz przycisk resetu termicznego.
str. 26Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| PLt | Pilot zgasł lub brak/niski dopływ gazu. | Wyłączyć i włączyć frytownicę, aby zresetować sterownik. | str. 25 |
Konserwacja i reset
- Wcisnąć czerwony przycisk resetu na boku silnika pompy. str. 24
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| VHG50 Pojemność | 45-50 lbs (20.4-22.7 kg) | Ilość tłuszczu na zbiornik. | str. 10 |
| VHG75 Pojemność | 70 lbs (31.8 kg) | Ilość tłuszczu na zbiornik. | str. 10 |
Gdzie szukać w PDF
- Instalacja str. 5, 6, 7, 8
- Filtracja str. 16, 17, 18, 19
- Czyszczenie i konserwacja str. 15, 24, 25
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy frytownic gazowych Vulcan serii VHG-A wyposażonych w system filtracji KleenScreen PLUS. Dokument zawiera wytyczne dotyczące bezpiecznej instalacji, procedur uruchomienia, codziennej obsługi, filtracji oleju oraz konserwacji urządzenia.
Bezpieczeństwo
- W przypadku wykrycia zapachu gazu należy natychmiast zamknąć główny zawór odcinający i skontaktować się z dostawcą gazu.
- Nie używać urządzenia w przypadku awarii zasilania.
- Gorący olej i części mogą powodować oparzenia; zachować ostrożność podczas obsługi.
- Nie przesuwać frytownicy bez całkowitego opróżnienia zbiornika z oleju.
Instalacja

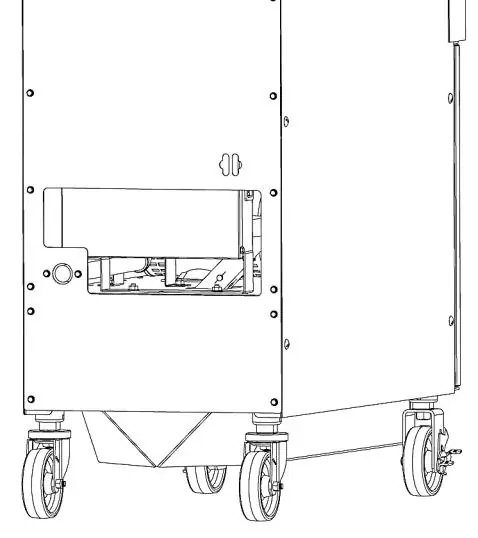

Urządzenie musi być zainstalowane przez wykwalifikowany personel zgodnie z lokalnymi przepisami. Należy zapewnić odpowiednie odstępy od materiałów palnych (15 cm po bokach i z tyłu) oraz zapewnić właściwą wentylację pod okapem. Frytownica musi być wypoziomowana, a w przypadku modeli na kółkach, należy zainstalować urządzenie ograniczające ruch (łańcuch zabezpieczający).
Obsługa
Przed pierwszym użyciem należy dokładnie umyć zbiornik i akcesoria. Podczas napełniania zbiornika olejem, poziom musi znajdować się między liniami MIN i MAX. W przypadku używania tłuszczu stałego, należy go ciasno upakować, aby uniknąć kieszeni powietrznych. Frytownica posiada funkcję "testu na sucho" (dry fire test), która zapobiega włączeniu palników, gdy zbiornik jest pusty.
System filtracji KleenScreen PLUS

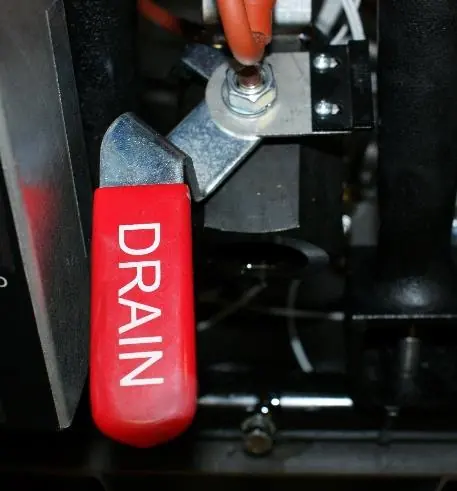

System umożliwia filtrowanie oleju podczas pracy. Należy filtrować tylko jeden zbiornik na raz. Procedura obejmuje otwarcie zaworu spustowego, uruchomienie pompy filtra i ponowne napełnienie zbiornika po zakończeniu procesu. Regularna wymiana kopert filtracyjnych (co 10-14 dni) zapewnia optymalną filtrację.
Czyszczenie i konserwacja
Codzienne czyszczenie obejmuje mycie powierzchni zewnętrznych i akcesoriów. Raz w tygodniu lub przy wymianie oleju należy przeprowadzić procedurę "boil out" (gotowanie z detergentem) w celu usunięcia osadów. Pompa filtra wyposażona jest w zabezpieczenie termiczne z przyciskiem resetu, który należy wcisnąć w przypadku wyłączenia pompy z powodu przegrzania.
Informacje o producencie
Vulcan Equipment
Praktyczna pomoc
Typowe problemy
Brak ciepła
Sprawdzić, czy włącznik zasilania jest w pozycji ON, czy dopływ gazu jest otwarty oraz czy przewód zasilający jest podłączony.
Zbiornik nie chce się opróżnić
Olej jest zbyt zimny (podgrzać do min. 300°F) lub przewód spustowy jest zatkany zanieczyszczeniami.
Pompa nie pompuje oleju
Sprawdzić, czy rura ssąca jest poprawnie osadzona w bloku przyłączeniowym, czy filtr nie jest zatkany oraz czy przycisk resetu przeciążeniowego silnika nie został wyzwolony.
Przed użyciem
- Sprawdzić, czy typ gazu (naturalny/propan) zgadza się ze specyfikacją na tabliczce znamionowej.
- Upewnić się, że frytownica jest skonfigurowana dla odpowiedniej wysokości n.p.m.
- Umyć zbiornik i akcesoria gorącą wodą z mydłem przed pierwszym użyciem.
- Zamknąć zawór spustowy.
- Napełnić zbiornik olejem do poziomu między liniami MIN i MAX.
Ilustracje i schematy

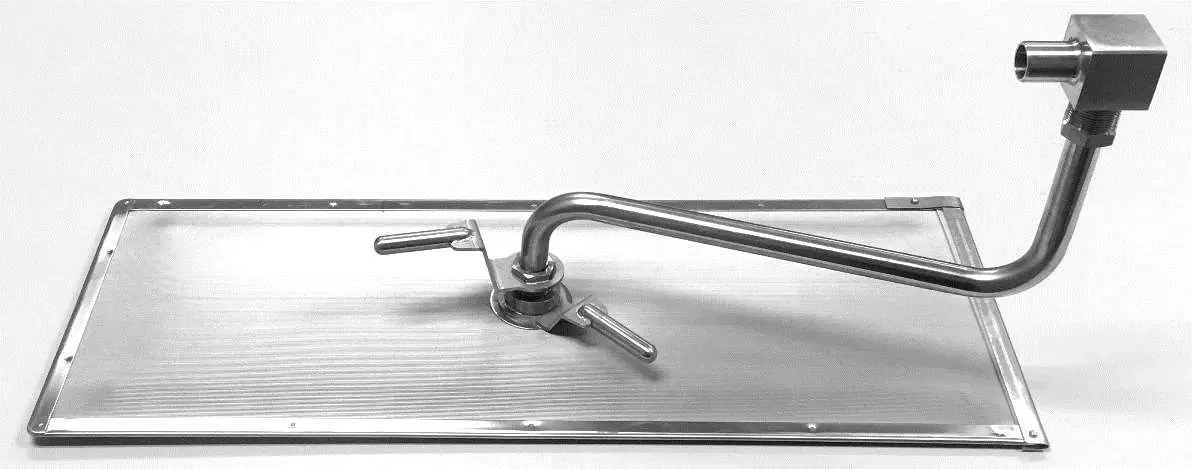

- Rysunek 1 i 2: Prawidłowe osadzenie rury ssącej w bloku przyłączeniowym filtra.
- Rysunek 6 i 7: Instalacja rury przedłużającej do procedury boil-out.

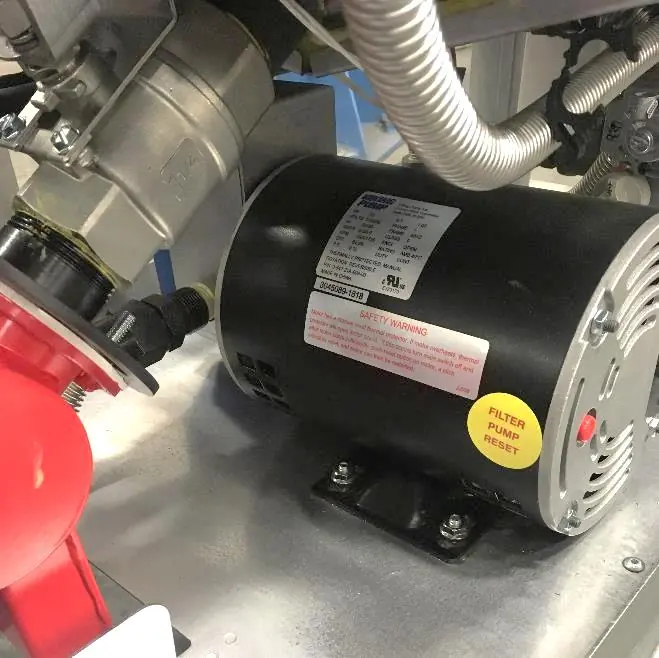

- Rysunek 8: Lokalizacja przycisku resetu zabezpieczenia termicznego pompy.
Zgodność modelu
- System filtracji KleenScreen PLUS jest przeznaczony wyłącznie do modeli z tym systemem.
- Nie używać środków czyszczących na bazie chloru lub siarczanów/siarczków.
