Instrukcja obsługi pieca gazowego Trufrost & Butler GDO 1D-2T

Najważniejsze informacje z instrukcji

Piec gazowy serii Black Italia jest urządzeniem komercyjnym wymagającym zasilania 220V oraz podłączenia do gazu płynnego (LPG). Przed uruchomieniem należy bezwzględnie sprawdzić szczelność instalacji gazowej przy użyciu wody z mydłem. Urządzenie musi być zainstalowane w dobrze wentylowanym pomieszczeniu, z zachowaniem bezpiecznych odległości od materiałów łatwopalnych (30 cm po bokach, 50 cm z tyłu). W przypadku wykrycia zapachu gazu należy natychmiast zamknąć zawór, przewietrzyć pomieszczenie i wezwać serwis.

Opis urządzenia

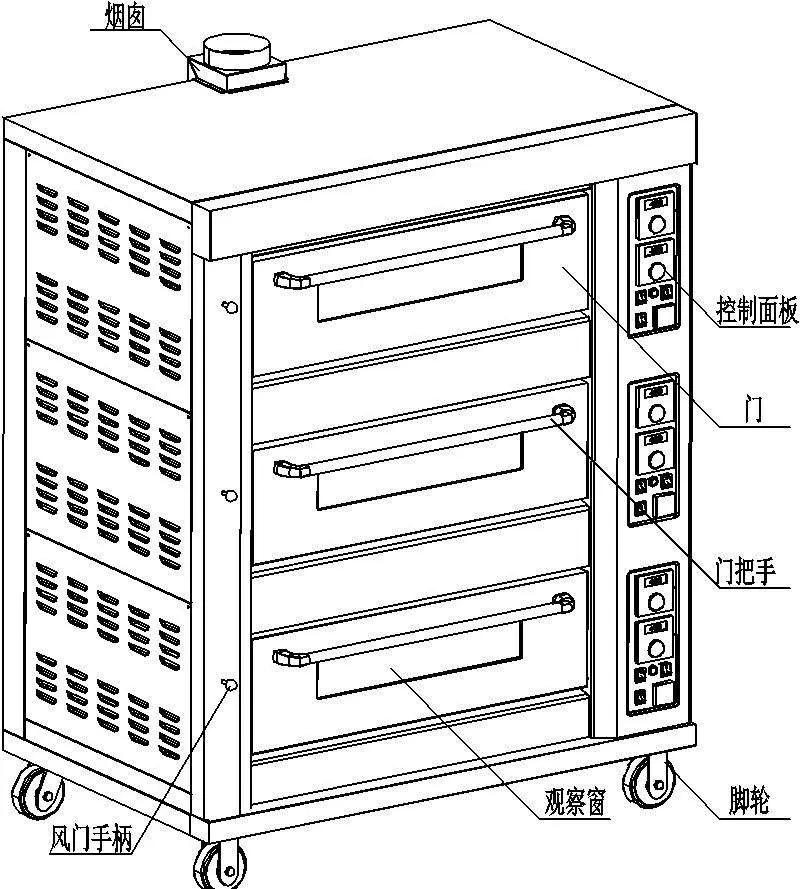

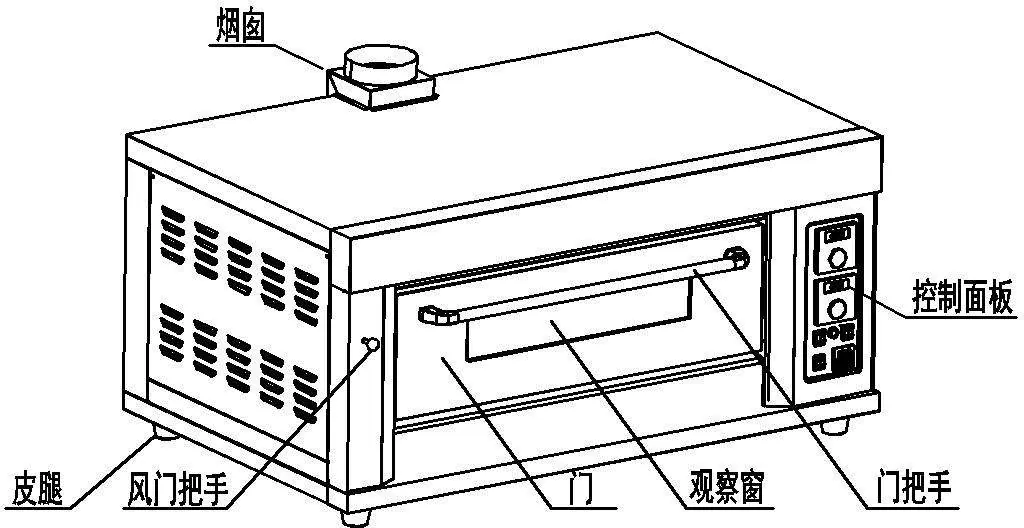

Piec składa się z komory pieczenia, panelu sterowania, palników oraz systemu wentylacji. Modele różnią się liczbą pokładów (1, 2 lub 3). Każdy pokład posiada niezależną regulację temperatury górnej i dolnej. Urządzenie wyposażone jest w system zabezpieczający przed wygaśnięciem płomienia (ZC).

Instalacja

• Miejsce instalacji: Pomieszczenie musi być dobrze wentylowane. Piec nie może być instalowany na łatwopalnym podłożu.
• Odstępy: Zachowaj minimum 30 cm odstępu od materiałów łatwopalnych po bokach i 50 cm z tyłu.
• Podłączenie gazu: Używaj wyłącznie gazu płynnego (LPG) z niskociśnieniowym zaworem redukcyjnym. Połączenia muszą być zabezpieczone stalowymi obejmami.

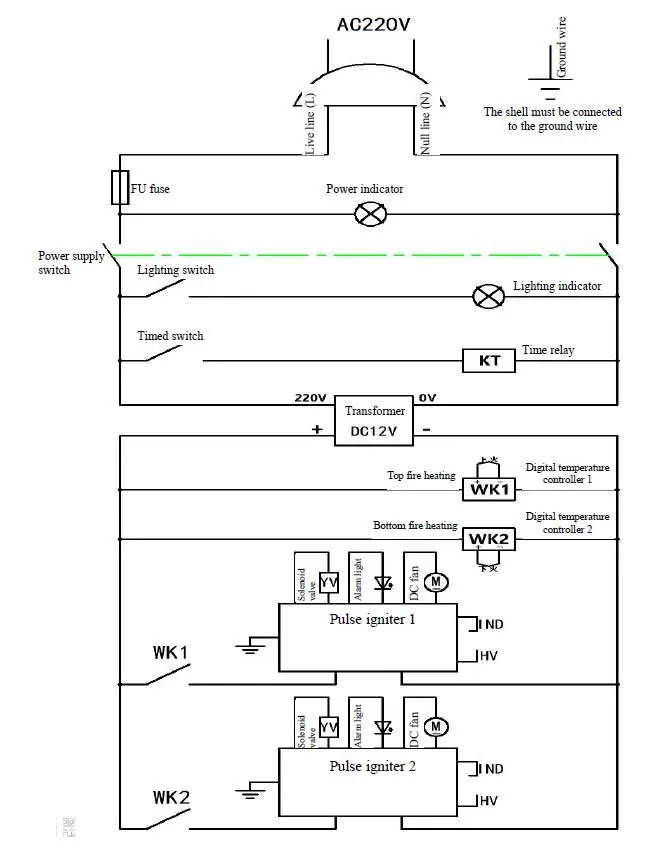

• Podłączenie elektryczne: Wymagane zasilanie 220V z uziemieniem i zabezpieczeniem różnicowoprądowym. Zaleca się stosowanie stabilizatora napięcia.

Obsługa

1. Upewnij się, że wszystkie zawory gazowe są zamknięte.

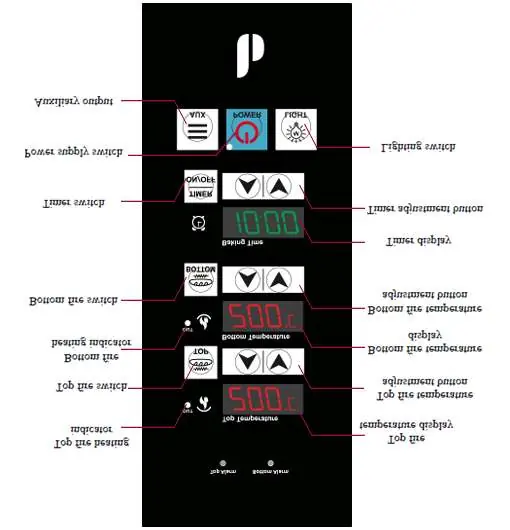

2. Włącz zasilanie elektryczne i sprawdź działanie sterownika cyfrowego.
3. Otwórz zawór gazu.
4. Ustaw żądaną temperaturę na sterowniku (górna i dolna grzałka osobno).
5. Obserwuj proces zapłonu przez szybkę. Płomień powinien być stabilny i krótki.
6. Po zakończeniu pracy najpierw zamknij główny zawór gazu, a następnie wyłącz zasilanie elektryczne.

Konserwacja i czyszczenie

Regularnie czyść powierzchnie ze stali nierdzewnej, unikając myjek ciśnieniowych i strumienia wody. Po każdym użyciu należy wyczyścić blachy do pieczenia. W przypadku dłuższego nieużywania, urządzenie powinno być przechowywane w suchym, wentylowanym miejscu.

Rozwiązywanie problemów

W przypadku problemów z zapłonem sprawdź stan zapalnika, zaworu elektromagnetycznego oraz ciśnienie gazu. Jeśli wyświetlacz pokazuje błąd "HHH", oznacza to przekroczenie zakresu temperatury lub uszkodzenie termopary. Wszelkie naprawy powinny być wykonywane przez autoryzowany serwis przy odłączonym zasilaniu i zamkniętym dopływie gazu.
