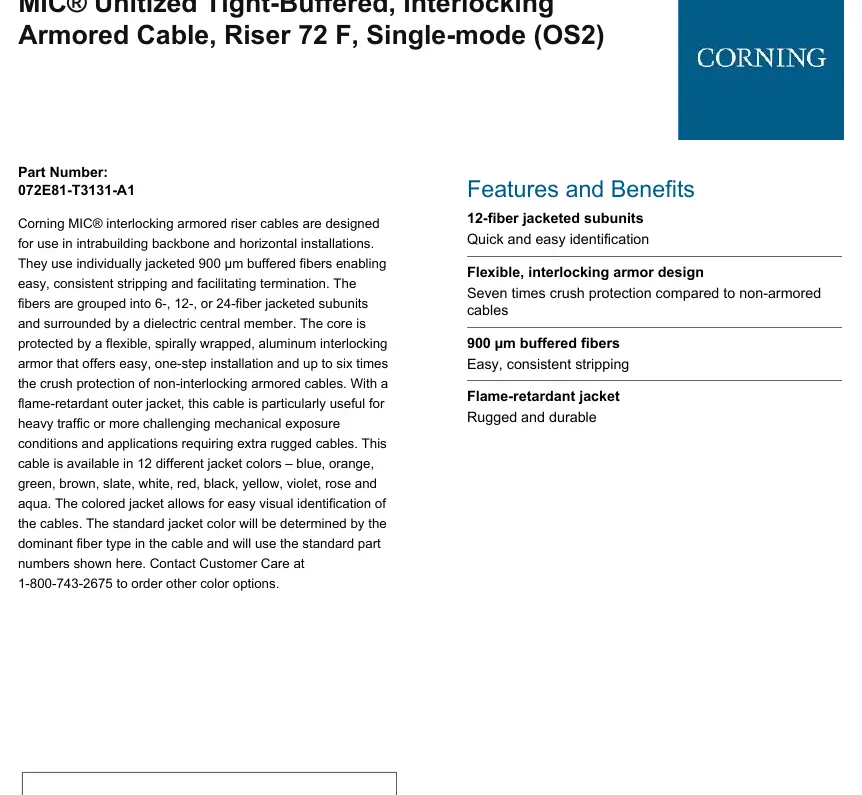

Niniejszy dokument stanowi specyfikację techniczną kabla światłowodowego Corning MIC 072E81. Kabel jest przeznaczony do instalacji wewnątrzbudynkowych (backbone oraz instalacje poziome). Dzięki zastosowaniu pancerza aluminiowego typu interlocking, kabel zapewnia wysoką odporność na zgniatanie, co czyni go odpowiednim do środowisk o dużym natężeniu ruchu lub wymagających dodatkowej ochrony mechanicznej.
Opis urządzenia
Kabel składa się z 72 włókien typu single-mode (OS2), pogrupowanych w 12-włóknowe podjednostki. Każde włókno posiada powłokę 900 µm, co ułatwia zdejmowanie izolacji i terminację. Całość chroniona jest przez elastyczny, spiralnie owinięty pancerz aluminiowy oraz zewnętrzną powłokę ognioodporną.
Warunki instalacji i eksploatacji
Podczas instalacji i użytkowania należy bezwzględnie przestrzegać zakresów temperatur oraz promieni gięcia:
- Temperatura instalacji: od -10 °C do 60 °C
- Temperatura pracy: od -20 °C do 70 °C
- Temperatura przechowywania: od -40 °C do 70 °C
- Minimalny promień gięcia (instalacja): 393 mm
- Minimalny promień gięcia (praca): 262 mm
Dane techniczne
Kabel spełnia normy ognioodporności Riser (OFCR) oraz posiada certyfikację zgodną z NEC (FT-4). Maksymalna siła naciągu (krótkotrwała) wynosi 1320 N. Kabel posiada 8 linek zrywających (ripcords) ułatwiających dostęp do wnętrza.
Kontakt
W przypadku pytań dotyczących dostępności kolorów powłoki lub wsparcia technicznego, prosimy o kontakt z działem obsługi klienta pod numerem 1-800-743-2675 lub odwiedzenie strony www.corning.com/opcomm.
Oficjalne zasoby z instrukcji
Informacje o producencie
Corning Incorporated
Praktyczna pomoc
Typowe problemy
Trudności z identyfikacją włókien
Kabel posiada 12 różnych kolorów powłoki podjednostek oraz standardowe kodowanie kolorystyczne włókien (niebieski, pomarańczowy, zielony, brązowy, łupkowy, biały, czerwony, czarny, żółty, fioletowy, różowy, aqua).
Ryzyko uszkodzenia podczas instalacji
Należy przestrzegać minimalnego promienia gięcia wynoszącego 393 mm podczas instalacji, aby uniknąć trwałego uszkodzenia włókien.
Przed użyciem
- Sprawdź, czy temperatura otoczenia mieści się w zakresie -10 °C do 60 °C.
- Upewnij się, że trasa kablowa pozwala na zachowanie minimalnego promienia gięcia.
- Zweryfikuj zgodność typu kabla (Riser/OFCR) z wymogami przeciwpożarowymi budynku.
- Przygotuj narzędzia do pracy z kablem o średnicy zewnętrznej 26.2 mm.
Zgodność modelu
- Zgodny z normami NEC (National Electrical Code) OFCR, FT-4.
- Spełnia wymogi RoHS 2011/65/EU.
- Zgodny z normami testów ogniowych UL-1666 oraz ICEA S-83-596.
