Instrukcja obsługi lampy sufitowej Crystorama 130-MK_CEILING

Kompletny przewodnik montażu i instalacji lampy sufitowej Crystorama 130-MK_CEILING. Dowiedz się, jak bezpiecznie zamontować lampę w wersji wiszącej lub sufitowej, zawiesić kryształy oraz dobrać odpowiednie żarówki.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Ta instrukcja zawiera wskazówki dotyczące montażu i instalacji lampy sufitowej Crystorama 130-MK_CEILING, obejmujące zarówno konfigurację wiszącą, jak i montaż bezpośrednio na suficie. str. 1

Najważniejsze czynności

  • Instalacja w wersji wiszącej str. 1
  • Instalacja w wersji sufitowej str. 1
  • Montaż kryształów str. 1

Pierwsze uruchomienie

  • Przygotowanie do instalacji (wyłączenie zasilania) str. 1
Pokaż 2 kolejne odpowiedzi Pokaż mniej

Dane techniczne

Parametr Wartość Znaczenie Strony
Typ żarówki 3x Candelabra Base Wymagany typ i ilość żarówek str. 1
Moc żarówki 40W (zalecane), 60W (maks.) Zalecana i maksymalna moc żarówek str. 1
Klasa odporności Damp rated Odporność na wilgoć str. 1
Wymiary czaszy (Canopy) 5-7/8'' x 1-1/8'' Wymiary elementu montażowego str. 1, 2
Łańcuch 72'', 4mm Długość i grubość łańcucha str. 2

Gdzie szukać w PDF

  • Strona 1: Instrukcja montażu i ostrzeżenia str. 1
  • Strona 2: Lista części i schematy str. 2
Spis treści

Najważniejsze informacje

Lampa Crystorama 130-MK_CEILING jest przeznaczona do montażu wewnątrz pomieszczeń (posiada klasę odporności na wilgoć "Damp rated"). Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie.

Wymagania dotyczące oświetlenia

  • Typ żarówek: 3 żarówki z gwintem Candelabra Base.
  • Moc: Zalecana moc to 40W, maksymalna dopuszczalna moc to 60W.
  • Zalecenie: Producent zaleca stosowanie żarówek LED w celu wydłużenia żywotności urządzenia.

Instalacja w wersji wiszącej

  1. Określ preferowaną wysokość zawieszenia i dostosuj długość łańcucha.
  2. Otwórz ogniwo łańcucha, połącz je z pętlą lampy i zamknij. Drugie ogniwo połącz z pętlą czaszy.
  3. Wkręć śruby montażowe w otwory listwy montażowej i dokręć małą nakrętką sześciokątną.
  4. Przymocuj listwę montażową do puszki elektrycznej za pomocą śrub.
  5. Podnieś czaszę, przeprowadzając śruby montażowe przez otwory w czaszy, a następnie zabezpiecz nakrętką kulową.
  6. Zawieś kryształy na metalowym pierścieniu i dolnym koszu, naprzemiennie używając elementów A i B.
  7. Zawieś szklaną kulę (element C) na spodzie dolnego kosza.
  8. Wkręć żarówki (brak w zestawie) do oprawek.

Instalacja w wersji sufitowej

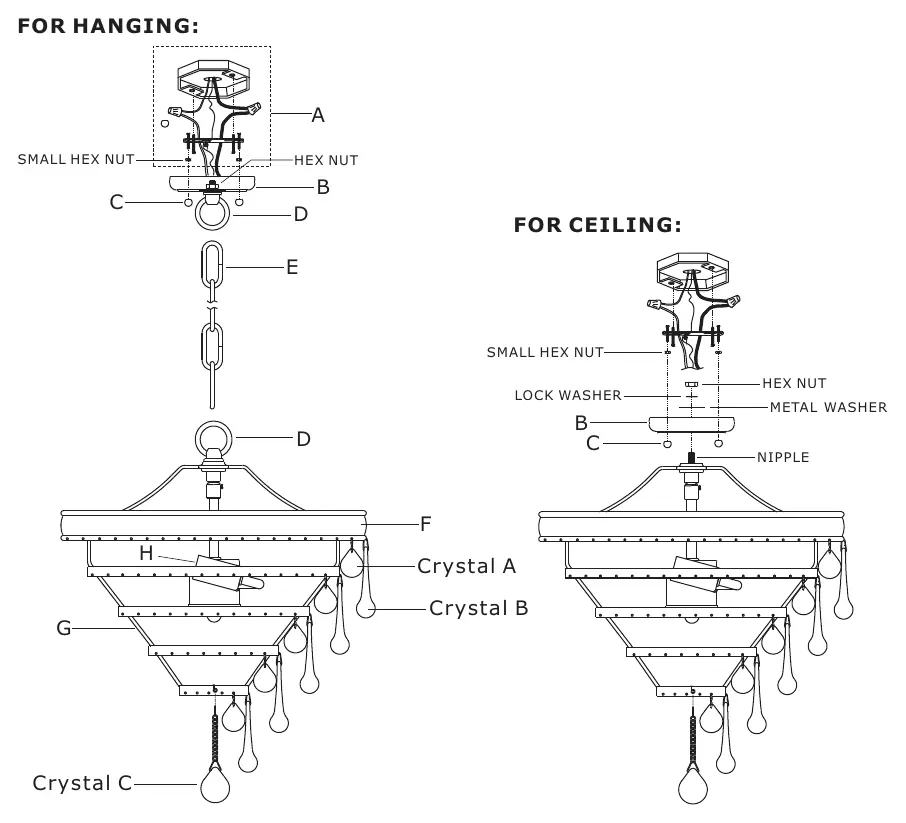

Schematy montażowe dla wersji wiszącej i sufitowej
Schematy montażowe dla wersji wiszącej i sufitowej
  1. Poluzuj nakrętkę sześciokątną czaszy i zdemontuj ją.
  2. Usuń pętlę z górnej części lampy.
  3. Nałóż czaszę, podkładkę metalową i podkładkę zabezpieczającą na gwintowany trzpień, a następnie zabezpiecz nakrętką sześciokątną.
  4. Wkręć śruby montażowe w otwory listwy montażowej i dokręć małą nakrętką sześciokątną.
  5. Przymocuj listwę montażową do puszki elektrycznej za pomocą śrub.
  6. Podnieś czaszę, przeprowadzając śruby montażowe przez otwory w czaszy, a następnie zabezpiecz nakrętką kulową.
  7. Wkręć żarówki (brak w zestawie) do oprawek.
  8. Zawieś kryształy na metalowym pierścieniu i dolnym koszu, naprzemiennie używając elementów A i B.
  9. Zawieś szklaną kulę (element C) na spodzie dolnego kosza.

Konserwacja i montaż kryształów

Kryształy są kluczowym elementem dekoracyjnym lampy. Należy je zawieszać naprzemiennie (A i B) na metalowym pierścieniu oraz dolnym koszu zgodnie z instrukcją. Element C (szklana kula z łańcuszkiem) jest przeznaczony do zawieszenia w centralnym punkcie na dole lampy.

Praktyczna pomoc

Typowe problemy

Lampa nie świeci po instalacji

Sprawdź, czy żarówki są poprawnie wkręcone w oprawki oraz czy zasilanie w puszce elektrycznej jest włączone.

Brakujące elementy montażowe

Przed montażem sprawdź zawartość zestawu zgodnie z listą części (A-H) na stronie 2 instrukcji.

Przed użyciem

  • Wyłącz zasilanie elektryczne w skrzynce bezpieczników.
  • Upewnij się, że posiadasz 3 żarówki typu Candelabra Base.
  • Sprawdź, czy puszka elektryczna w suficie jest stabilnie zamocowana.
  • Przygotuj narzędzia niezbędne do montażu (śrubokręt, szczypce).
  • Upewnij się, że wszystkie kryształy (A, B, C) są rozpakowane i gotowe do zawieszenia.
Pokaż więcej Pokaż mniej

Parametry w praktyce

Candelabra Base
Standardowy gwint żarówki typu E12.

Ilustracje i schematy

  • Strona 1 zawiera schemat montażu wersji wiszącej oraz instrukcję zawieszania kryształów.
  • Strona 2 przedstawia listę części (A-H) oraz schematy budowy dla wersji wiszącej i sufitowej.

Zgodność modelu

  • Lampa wymaga montażu przez licencjonowanego elektryka.
  • Zgodna z National Electric Code.
