Instrukcja montażu lampy sufitowej Crystorama 130-VG-CEILING
Kompletny przewodnik montażu lampy sufitowej Crystorama 130-VG-CEILING. Instrukcja zawiera szczegółowe kroki instalacji w wariancie wiszącym i sufitowym, listę części, wymagania dotyczące żarówek oraz schemat montażu kryształów.
Źródłowy PDF: English · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Lampa Crystorama 130-VG-CEILING jest przeznaczona do montażu wewnątrz pomieszczeń. Produkt posiada klasę odporności na wilgoć (Damp rated), co pozwala na montaż w pomieszczeniach o podwyższonej wilgotności. Wszystkie prace elektryczne muszą być wykonywane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie.
Wymagania dotyczące żarówek: Lampa wymaga 3 żarówek z gwintem typu Candelabra. Zalecana moc to 40W, maksymalna dopuszczalna moc to 60W na żarówkę. Zaleca się stosowanie żarówek LED dla wydłużenia żywotności.
Montaż wiszący
- Określ preferowaną wysokość zawieszenia i dostosuj długość łańcucha.
- Otwórz jedno ogniwo łańcucha, połącz je z pętlą lampy i zamknij ogniwo.
- Otwórz drugie ogniwo łańcucha, połącz je z pętlą czaszy (canopy) i zamknij ogniwo.
- Wkręć śruby montażowe w otwory listwy montażowej i dokręć je małą nakrętką sześciokątną.
- Przymocuj listwę montażową do puszki elektrycznej za pomocą śrub.
- Podnieś czaszę, przeprowadzając śruby montażowe przez otwory w czaszy, a następnie zabezpiecz ją nakrętką kulową.
Montaż sufitowy
- Poluzuj nakrętkę sześciokątną czaszy i zdemontuj ją.
- Zdejmij pętlę z górnej części lampy.
- Nałóż czaszę, podkładkę metalową i podkładkę zabezpieczającą na gwintowany trzpień (nipple), a następnie zabezpiecz nakrętką sześciokątną.
- Wkręć śruby montażowe w otwory listwy montażowej i dokręć je małą nakrętką sześciokątną.
- Przymocuj listwę montażową do puszki elektrycznej za pomocą śrub.
- Podnieś czaszę, przeprowadzając śruby montażowe przez otwory w czaszy, a następnie zabezpiecz ją nakrętką kulową.
Instalacja kryształów
Po zamontowaniu lampy należy zainstalować żarówki, a następnie zawiesić kryształy:
- Na metalowym pierścieniu oraz dolnym koszu należy zawiesić kryształy A i B, naprzemiennie.
- Kryształ C należy zawiesić na samym dole dolnego kosza.
Dane techniczne i części
Zestaw zawiera:
- Elementy montażowe (listwa, śruby).
- Czaszę (Canopy) o wymiarach 5-7/8'' x 1-1/8''.
- Dwie końcówki ozdobne (Finial).
- Dwie pętle (Loop).
- Łańcuch o długości 72'' (4mm grubości).
- Metalowy pierścień i dolny kosz.
- Trzy oprawki na żarówki.
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po montażu
Sprawdź, czy żarówki są poprawnie wkręcone w oprawki oraz czy zasilanie w puszce elektrycznej jest włączone.
Brakujące elementy montażowe
Sprawdź listę części w instrukcji. Jeśli brakuje elementów, skontaktuj się z dostawcą lub producentem.
Przed użyciem
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
- Upewnij się, że posiadasz 3 żarówki z gwintem Candelabra (maks. 60W każda).
- Sprawdź, czy posiadasz wszystkie elementy wymienione w liście części.
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Candelabra Base
- Standardowy gwint żarówki typu E12.
Ilustracje i schematy

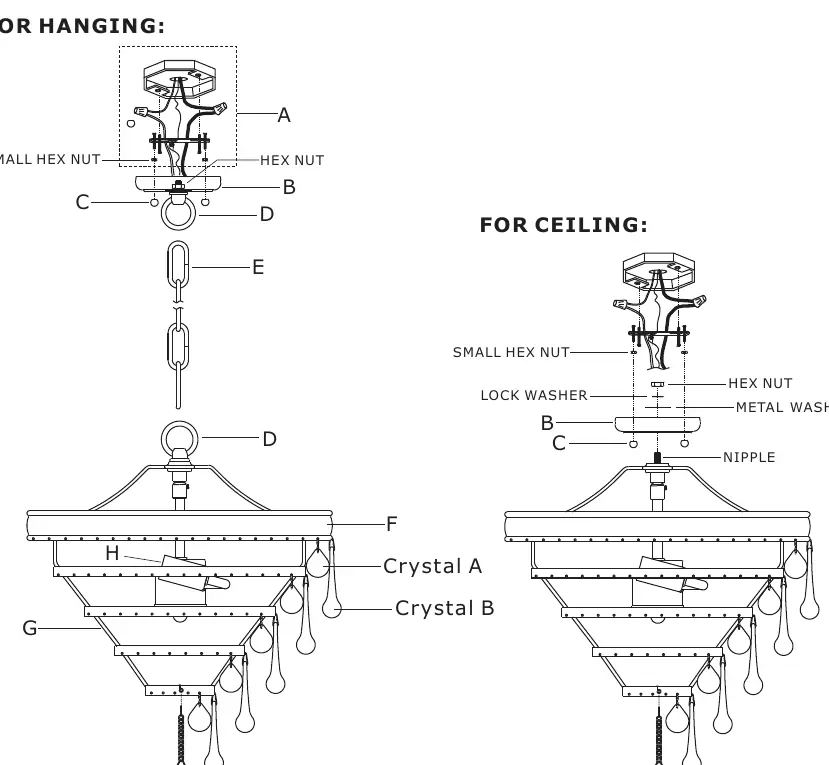

- Schemat montażu przedstawia dwa warianty: wiszący (z łańcuchem) oraz sufitowy (bezpośrednio przy suficie).

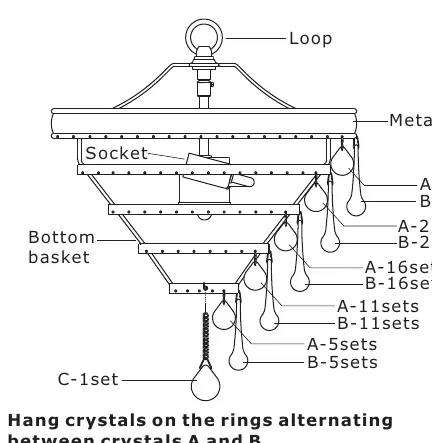

- Rysunek części pokazuje sposób łączenia kryształów A i B na metalowych pierścieniach.
Zgodność modelu
- Produkt wymaga montażu do puszki elektrycznej zgodnej z National Electric Code.
