Instrukcja montażu lampy sufitowej Crystorama 130-VZ-CEILING
Kompletny przewodnik montażu i instalacji lampy sufitowej Crystorama 130-VZ-CEILING. Dowiedz się, jak bezpiecznie zainstalować lampę w trybie wiszącym lub sufitowym, jak zamontować kryształy oraz jakie żarówki są wymagane.
Źródłowy PDF: English · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lampa Crystorama 130-VZ-CEILING jest przeznaczona do montażu przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne. Lampa posiada klasę odporności na wilgoć (Damp rated).
Wymagania techniczne
- Źródło światła: 3 żarówki z gwintem Candelabra Base.
- Moc: Zalecane 40W, maksymalnie 60W na żarówkę.
- Zalecenie: Producent zaleca stosowanie żarówek LED dla wydłużenia żywotności.
Instalacja lampy
Instrukcja przewiduje dwa sposoby montażu:
Montaż wiszący (For hanging)
- Określ pożądaną wysokość zawieszenia i dostosuj długość łańcucha.
- Otwórz ogniwo łańcucha, połącz z pętlą lampy i zamknij ogniwo. Powtórz dla pętli czaszy (canopy).
- Wkręć śruby montażowe w otwory listwy montażowej i dokręć małą nakrętką sześciokątną.
- Przymocuj listwę montażową do puszki elektrycznej za pomocą śrub.
- Podnieś czaszę, przeprowadzając śruby montażowe przez otwory w czaszy i zabezpiecz nakrętką kulową.
Montaż sufitowy (For ceiling)
- Poluzuj nakrętkę sześciokątną czaszy i zdemontuj ją.
- Zdejmij pętlę z górnej części lampy.
- Nałóż czaszę, podkładkę metalową i podkładkę zabezpieczającą na gwint (nipple), a następnie zabezpiecz nakrętką sześciokątną.
- Wkręć śruby montażowe w listwę montażową i dokręć nakrętką sześciokątną.
- Przymocuj listwę do puszki elektrycznej śrubami.
- Podnieś czaszę, przeprowadzając śruby przez otwory i zabezpiecz nakrętką kulową.
Montaż kryształów
Po zainstalowaniu lampy należy zamontować elementy dekoracyjne:
- Kryształy A i B: Należy zawieszać naprzemiennie na metalowym pierścieniu oraz dolnym koszu.
- Kryształ C: Należy zawiesić na samym dole dolnego kosza.
Po zakończeniu montażu kryształów należy wkręcić żarówki w oprawki.
Praktyczna pomoc
Typowe problemy
Brak możliwości montażu
Upewnij się, że puszka elektryczna jest odpowiednio przygotowana do utrzymania ciężaru lampy i że posiadasz wszystkie elementy montażowe wymienione w części 'Part Numbers'.
Nieprawidłowe zawieszenie kryształów
Kryształy A i B muszą być zawieszane naprzemiennie. Jeśli wzór nie pasuje, sprawdź, czy używasz odpowiedniego typu kryształu dla danego rzędu.
Przed użyciem
- Wyłącz zasilanie elektryczne w miejscu montażu.
- Sprawdź zawartość zestawu zgodnie z listą części (A-H).
- Upewnij się, że posiadasz 3 żarówki Candelabra Base.
- Zatrudnij wykwalifikowanego elektryka do instalacji.
- Wybierz metodę montażu (wisząca lub sufitowa) przed rozpoczęciem prac.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Candelabra Base
- Typ gwintu żarówki (E12), wymagany dla tego modelu.
Ilustracje i schematy

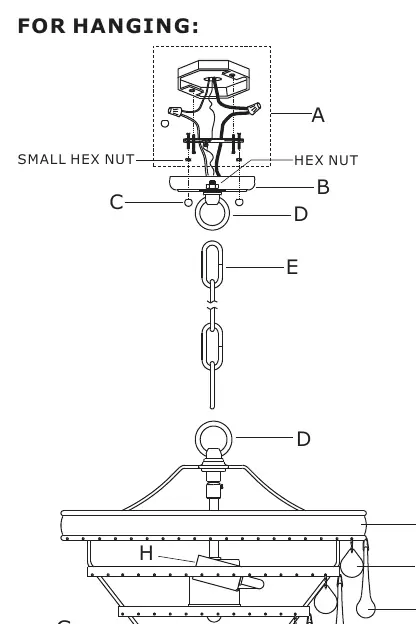

- Schemat 'For Hanging' pokazuje połączenie łańcucha z pętlą lampy i czaszą.

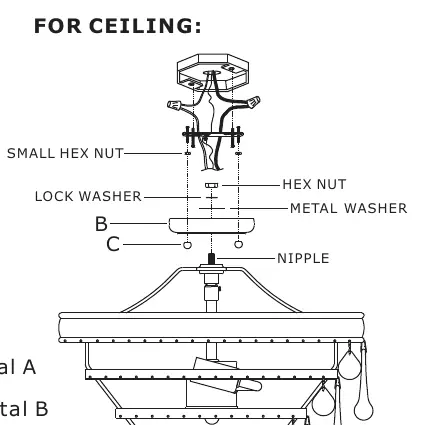

- Schemat 'For Ceiling' pokazuje bezpośrednie mocowanie czaszy do gwintu lampy bez łańcucha.

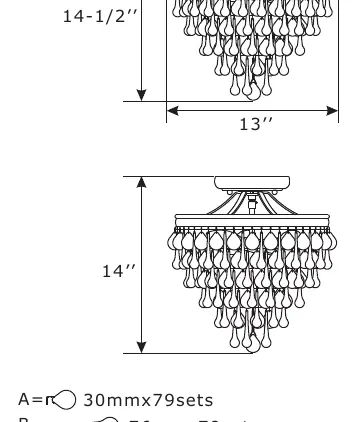

- Rysunek kryształów wskazuje na naprzemienne rozmieszczenie elementów A i B na pierścieniach.
Zgodność modelu
- Lampa wymaga 3 żarówek.
- Zalecane stosowanie żarówek LED.
- Montaż wymaga puszki elektrycznej zgodnej z National Electric Code.
