Instrukcja montażu lampy sufitowej Crystorama 131-MK Calypso

Instrukcja montażu i instalacji lampy sufitowej Crystorama 131-MK Calypso. Przewodnik zawiera szczegółowe kroki instalacji w wersji wiszącej oraz sufitowej, schematy montażu kryształów oraz wykaz części.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Ta instrukcja zawiera instrukcje montażu lampy sufitowej Crystorama 131-MK w konfiguracji wiszącej lub sufitowej. str. 1, 2

Najważniejsze czynności

Montaż kryształów na metalowym pierścieniu i koszu str. 1
Instalacja żarówki str. 1

Pierwsze uruchomienie

Wybór metody montażu (wisząca lub sufitowa) str. 1
Montaż wspornika do puszki elektrycznej str. 1

Pokaż 2 kolejne odpowiedzi Pokaż mniej

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Typ żarówki	1-Medium Base Bulb	Wymagany typ żarówki	str. 1
Moc żarówki	40W zalecane, 60W maks.	Zalecana i maksymalna moc żarówki	str. 1
Klasa odporności	Damp rated	Odporność na wilgoć	str. 1
Wymiary czaszy	5-7/8'' x 1-1/8''	Wymiary elementu montażowego	str. 1
Łańcuch	L72'', 4mm grubości	Długość i grubość łańcucha	str. 2

Gdzie szukać w PDF

Instrukcje montażu i specyfikacje str. 1
Lista części i schematy str. 2

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 2

Strona 2

Najważniejsze informacje

Lampa Crystorama 131-MK Calypso jest przeznaczona do montażu wewnątrz pomieszczeń. Urządzenie posiada klasę odporności "Damp rated", co oznacza, że może być instalowane w pomieszczeniach o podwyższonej wilgotności. Wszystkie prace elektryczne muszą być wykonywane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.

Wymagania dotyczące żarówki:

Typ: 1x Medium Base
Zalecana moc: 40W
Maksymalna moc: 60W
Zaleca się stosowanie żarówek LED dla wydłużonej żywotności.

Montaż lampy

Instrukcja przewiduje dwa sposoby montażu:

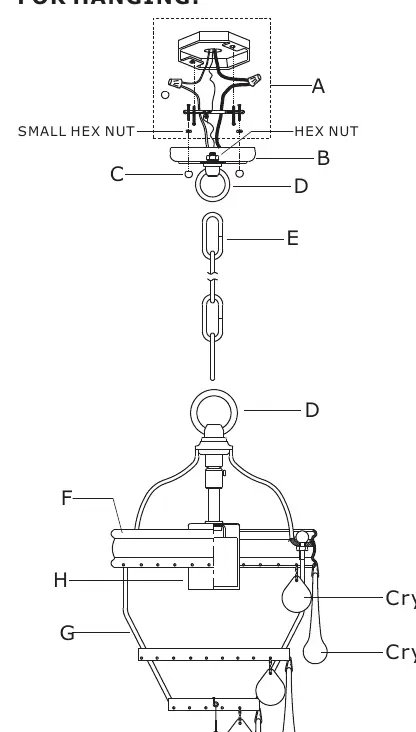

Montaż wiszący (na łańcuchu)

Dostosuj preferowaną wysokość zawieszenia i odpowiednio skróć łańcuch.
Otwórz ogniwo łańcucha, połącz je z pętlą lampy i zamknij. Drugi koniec połącz z pętlą czaszy (canopy).
Wkręć śruby montażowe w otwory listwy montażowej i dokręć małą nakrętką sześciokątną.
Przymocuj listwę montażową do puszki elektrycznej za pomocą śrub.
Podnieś czaszę, przeprowadzając śruby montażowe przez otwory, a następnie zabezpiecz nakrętką kulową.

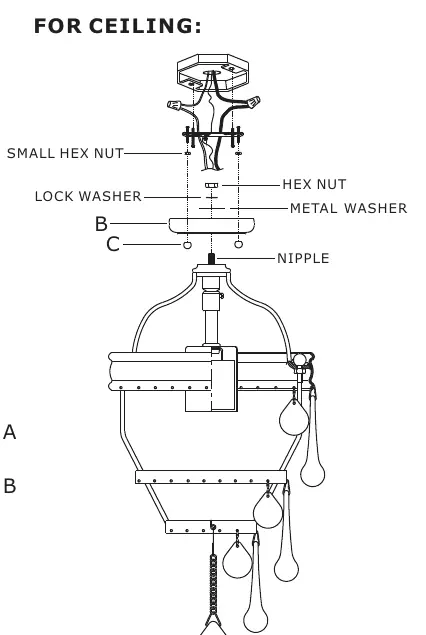

Montaż sufitowy (bezpośredni)

Poluzuj nakrętkę sześciokątną czaszy i zdemontuj ją.
Zdejmij pętlę z górnej części lampy.
Nałóż czaszę, podkładkę metalową i podkładkę zabezpieczającą na złączkę (nipple), a następnie zabezpiecz nakrętką sześciokątną.
Wkręć śruby montażowe w otwory listwy montażowej i dokręć małą nakrętką sześciokątną.
Przymocuj listwę montażową do puszki elektrycznej za pomocą śrub.
Podnieś czaszę, przeprowadzając śruby montażowe przez otwory, a następnie zabezpiecz nakrętką kulową.

Instalacja kryształów

Po zamontowaniu korpusu lampy należy zawiesić elementy dekoracyjne:

Kryształy A (30mm) i B (76mm) należy zawieszać na metalowym pierścieniu oraz dolnym koszu, naprzemiennie.
Kryształ C (30mm kula z łańcuszkiem) należy zawiesić na samym dole dolnego kosza.

Wykaz części

Zestaw zawiera:

Elementy montażowe
Czaszę (Canopy)
Finiale (2 szt.)
Pętle (2 szt.)
Łańcuch (72 cale)
Metalowy pierścień
Dolny kosz
Oprawkę żarówki

Praktyczna pomoc

Typowe problemy

Lampa nie świeci po instalacji

Sprawdź, czy żarówka jest poprawnie wkręcona w oprawkę oraz czy zasilanie w puszce elektrycznej jest włączone.

Brakujące elementy montażowe

Sprawdź listę części na stronie 2 instrukcji i porównaj z zawartością opakowania. Jeśli brakuje części, skontaktuj się z dostawcą.

Przed użyciem

Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
Upewnij się, że posiadasz żarówkę z gwintem Medium Base (maks. 60W).
Sprawdź, czy masz wszystkie elementy montażowe wymienione w spisie części.
Przygotuj narzędzia niezbędne do montażu (śrubokręt, szczypce).

Pokaż więcej Pokaż mniej

Parametry w praktyce

Klasa szczelności: Damp rated (przystosowana do wilgotnych pomieszczeń).

Ilustracje i schematy

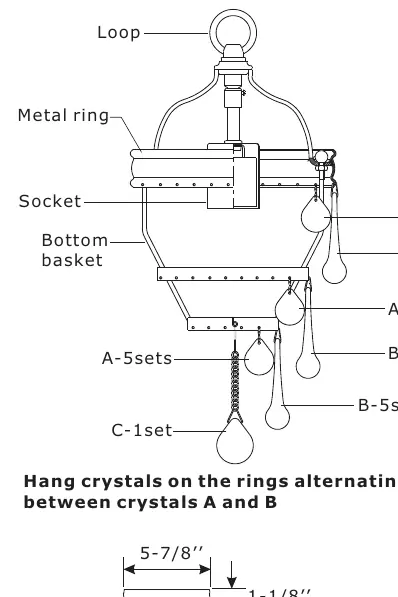

Strona 1 przedstawia schemat zawieszania kryształów na pierścieniach.
Strona 2 zawiera rozstrzelony widok części (exploded view) dla obu typów montażu.

Zgodność modelu

Zalecane stosowanie żarówek LED dla wydłużonej żywotności.
