Instrukcja obsługi lampy sufitowej Crystorama 131-VG_CEILING
Szybki przewodnik po montażu i instalacji lampy sufitowej Crystorama 131-VG_CEILING. Dowiedz się, jak zamontować lampę w wersji wiszącej lub sufitowej oraz jak poprawnie zawiesić kryształy.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja ta pomaga użytkownikowi w montażu i instalacji lampy sufitowej Crystorama 131-VG_CEILING, oferując dwie metody montażu: wiszącą oraz bezpośrednio do sufitu. str. 1
Najważniejsze czynności
- Montaż kryształów str. 1
- Instalacja żarówki str. 1
Pierwsze uruchomienie
- Montaż wiszący str. 1
- Montaż sufitowy str. 1
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Typ żarówki | 1x Medium Base | Wymagany typ żarówki | str. 1 |
| Moc żarówki | 40W zalecane, 60W maks. | Zalecana i maksymalna moc żarówki | str. 1 |
| Klasa odporności | Damp rated | Odporność na wilgoć | str. 1 |
| Wymiary podsufitki | 5-7/8'' x 1-1/8'' | Średnica i wysokość podsufitki | str. 1 |
| Wysokość (wisząca) | 13-3/4'' | Całkowita wysokość w konfiguracji wiszącej | str. 1 |
| Wysokość (sufitowa) | 13'' | Całkowita wysokość w konfiguracji sufitowej | str. 1 |
| Szerokość | 7-1/4'' | Szerokość oprawy | str. 1 |
Gdzie szukać w PDF
- Strona 1: Instrukcje montażu i specyfikacje str. 1
- Strona 2: Lista części i schematy str. 2
Spis treści
Najważniejsze informacje z instrukcji
Lampa Crystorama 131-VG_CEILING jest przeznaczona do montażu sufitowego. Ze względów bezpieczeństwa instalacja musi zostać wykonana przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi (National Electric Code). Lampa posiada klasę odporności "Damp rated", co oznacza, że może być instalowana w pomieszczeniach o podwyższonej wilgotności.
Wymagania techniczne:
- Źródło światła: 1 żarówka z gwintem typu Medium Base.
- Zalecana moc: 40W.
- Maksymalna moc: 60W.
- Zaleca się stosowanie żarówek LED dla wydłużenia żywotności.
Montaż lampy
Instrukcja przewiduje dwa warianty montażu:
Wersja wisząca
- Określ pożądaną wysokość zawieszenia i dostosuj długość łańcucha.
- Otwórz ogniwo łańcucha, połącz je z pętlą oprawy i zamknij. Drugie ogniwo połącz z pętlą czaszy (canopy) i zamknij.
- Wkręć śruby montażowe w otwory listwy montażowej i dokręć małą nakrętką sześciokątną.
- Przymocuj listwę montażową do puszki elektrycznej za pomocą śrub.
- Podnieś czaszę, przeprowadzając śruby montażowe przez otwory w czaszy, a następnie zabezpiecz nakrętką kulową.
Wersja sufitowa
- Poluzuj nakrętkę sześciokątną czaszy i zdemontuj ją.
- Zdejmij pętlę z górnej części oprawy.
- Nałóż czaszę, podkładkę metalową i podkładkę zabezpieczającą na gwint (nipple), a następnie zabezpiecz nakrętką sześciokątną.
- Wkręć śruby montażowe w otwory listwy montażowej i dokręć małą nakrętką sześciokątną.
- Przymocuj listwę montażową do puszki elektrycznej za pomocą śrub.
- Podnieś czaszę, przeprowadzając śruby montażowe przez otwory w czaszy, a następnie zabezpiecz nakrętką kulową.
Instalacja kryształów
Po zamontowaniu lampy należy zawiesić elementy dekoracyjne:
- Zawieszaj kryształy na metalowym pierścieniu i dolnym koszu.
- Stosuj naprzemienny układ kryształów typu A i B.
- Na samym dole dolnego kosza zawieś kryształ typu C.
Praktyczna pomoc
Typowe problemy
Lampa nie świeci
Sprawdź, czy żarówka jest poprawnie wkręcona i czy nie przekracza maksymalnej mocy 60W.
Brakujące elementy montażowe
Sprawdź listę części w instrukcji (A-H) i upewnij się, że wszystkie elementy są w zestawie przed rozpoczęciem montażu.
Przed użyciem
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Przygotuj żarówkę z gwintem typu Medium Base (maks. 60W).
- Sprawdź, czy posiadasz wszystkie elementy montażowe wymienione w liście części.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Medium Base Bulb
- Standardowy gwint żarówki (E26/E27).
Ilustracje i schematy

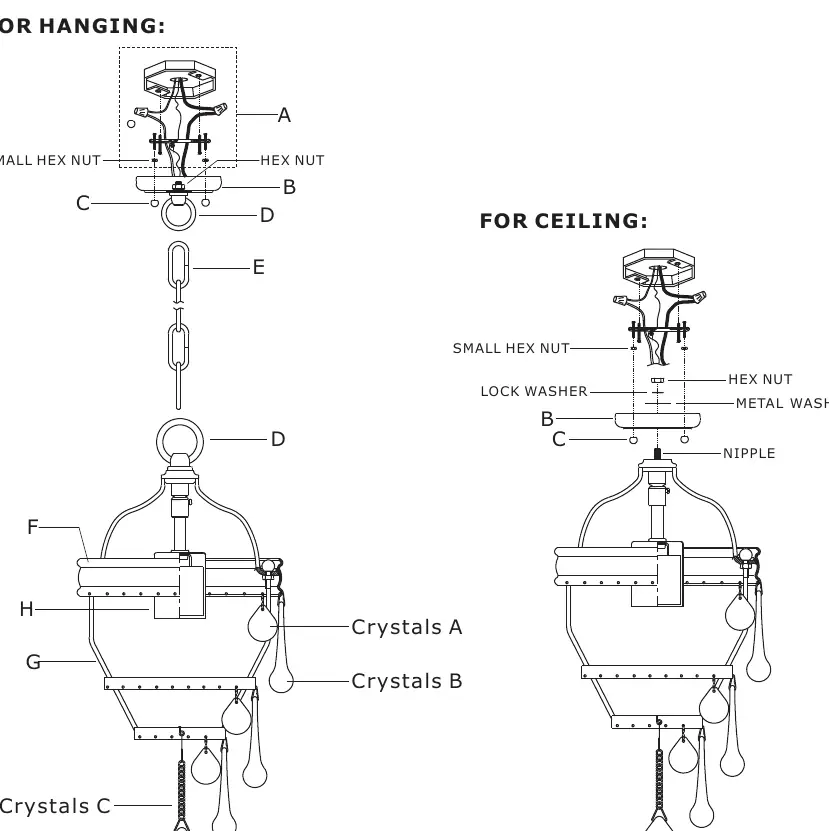

- Schemat przedstawia dwa warianty montażu: wiszący (z łańcuchem) oraz sufitowy (bezpośrednio przy suficie).
- Rysunek wskazuje sposób naprzemiennego zawieszania kryształów typu A i B na metalowych pierścieniach.
Zgodność modelu
- Lampa wymaga instalacji zgodnie z lokalnymi przepisami elektrycznymi (National Electric Code).
