Instrukcja obsługi lampy sufitowej Crystorama 131-VZ-CEILING

Szybki przewodnik po montażu i instalacji lampy sufitowej Crystorama 131-VZ-CEILING. Dowiedz się, jak zamontować lampę w wersji wiszącej lub sufitowej, zawiesić kryształy i podłączyć zasilanie.

Źródłowy PDF: English · opis: polski

Spis treści

Najważniejsze informacje

Lampa Crystorama 131-VZ-CEILING jest przeznaczona do montażu sufitowego. Urządzenie posiada klasę odporności na wilgoć "Damp rated", co pozwala na montaż w miejscach o podwyższonej wilgotności. Do działania wymagana jest jedna żarówka z gwintem typu Medium Base (zalecana moc 40W, maksymalna 60W). Wszystkie prace elektryczne powinny być wykonywane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.

Elementy zestawu

W skład zestawu wchodzą:

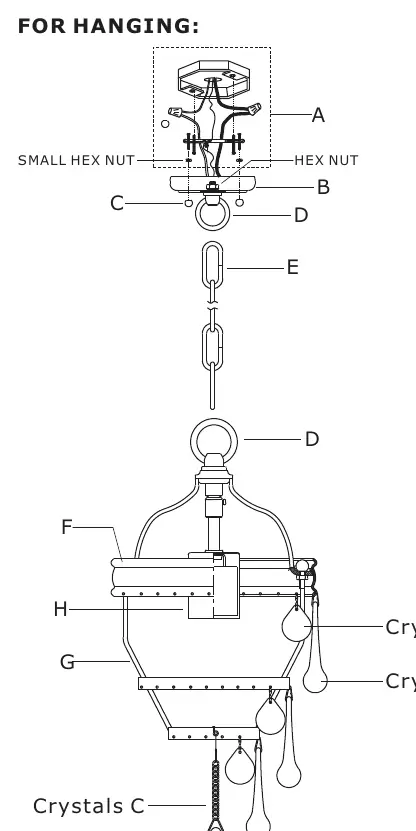

Schemat części i montażu dla wersji wiszącej i sufitowej
Schemat części i montażu dla wersji wiszącej i sufitowej
  • Elementy montażowe (śruby, nakrętki, wspornik)
  • Czasza (canopy)
  • Łańcuch (dla wersji wiszącej)
  • Metalowy pierścień i koszyk
  • Kryształy typu A, B oraz C (z łańcuszkiem)

Montaż lampy (wersja wisząca)

  1. Określ pożądaną wysokość zawieszenia i dostosuj długość łańcucha.
  2. Otwórz ogniwo łańcucha, połącz je z pętlą lampy i zamknij. Drugi koniec połącz z pętlą czaszy.
  3. Wkręć śruby montażowe w otwory wspornika i dokręć małą nakrętką sześciokątną.
  4. Przymocuj wspornik montażowy do puszki elektrycznej za pomocą śrub.
  5. Podnieś czaszę, przeprowadzając śruby montażowe przez otwory, a następnie zabezpiecz nakrętką kulową.
  6. Zawieś kryształy na metalowym pierścieniu i koszyku, naprzemiennie stosując typ A i B.
  7. Zawieś kryształ C na spodzie koszyka.
  8. Wkręć żarówkę do oprawki.

Montaż lampy (wersja sufitowa)

  1. Poluzuj nakrętkę sześciokątną czaszy i zdemontuj ją.
  2. Zdejmij pętlę z górnej części lampy.
  3. Przełóż czaszę, podkładkę metalową i podkładkę zabezpieczającą przez gwintowany trzpień, a następnie zabezpiecz nakrętką sześciokątną.
  4. Wkręć śruby montażowe w otwory wspornika i dokręć małą nakrętką sześciokątną.
  5. Przymocuj wspornik montażowy do puszki elektrycznej za pomocą śrub.
  6. Podnieś czaszę, przeprowadzając śruby montażowe przez otwory, a następnie zabezpiecz nakrętką kulową.
  7. Zawieś kryształy na metalowym pierścieniu i koszyku, naprzemiennie stosując typ A i B.
  8. Zawieś kryształ C na spodzie koszyka.
  9. Wkręć żarówkę do oprawki.

Bezpieczeństwo

Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne. Produkt zawiera ołów, który może być szkodliwy, dlatego należy unikać kontaktu z pyłem i przestrzegać zaleceń dotyczących utylizacji. Nie przekraczaj maksymalnej mocy żarówki (60W).

Praktyczna pomoc

Typowe problemy

Lampa nie świeci po instalacji.

Sprawdź, czy żarówka jest poprawnie wkręcona i czy nie przekracza maksymalnej mocy 60W. Upewnij się, że zasilanie w puszce elektrycznej jest włączone.

Kryształy nie pasują lub brakuje ich w zestawie.

Upewnij się, że używasz odpowiednich zestawów kryształów (A, B, C) zgodnie z instrukcją. Jeśli brakuje elementów, skontaktuj się z dostawcą, korzystając z numerów części podanych w instrukcji.

Przed użyciem

  • Wyłącz zasilanie elektryczne w miejscu montażu.
  • Przygotuj żarówkę z gwintem Medium Base (max 60W).
  • Upewnij się, że posiadasz wszystkie elementy montażowe wymienione w instrukcji.
  • Zatrudnij licencjonowanego elektryka do wykonania instalacji.
  • Sprawdź, czy puszka elektryczna jest odpowiednio zabezpieczona.
Pokaż więcej Pokaż mniej

Parametry w praktyce

Medium Base Bulb
Standardowy gwint żarówki (E26/E27).

Ilustracje i schematy

  • Schemat montażu pokazuje różnicę w instalacji dla wersji wiszącej (z łańcuchem) oraz sufitowej (bezpośrednio przy suficie).
  • Rysunek części przedstawia sposób mocowania kryształów A, B i C do metalowego pierścienia i koszyka lampy.

Zgodność modelu

  • Lampa wymaga puszki elektrycznej zgodnej z National Electric Code.
  • Zaleca się stosowanie żarówek LED dla wydłużenia żywotności urządzenia.
