Instrukcja montażu lampy sufitowej Crystorama 1485-HB-CL-MWP
Dowiedz się, jak poprawnie zamontować i wykończyć lampę sufitową Crystorama 1485-HB-CL-MWP. Instrukcja zawiera schematy montażowe, listę części oraz wskazówki dotyczące instalacji kryształów.
Źródłowy PDF: English · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lampa sufitowa Crystorama 1485-HB-CL-MWP jest przeznaczona do montażu w suchych pomieszczeniach (dry rated). Ze względu na charakter prac elektrycznych, instalacja musi zostać wykonana przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi (National Electric Code). Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie.
Wymagania dotyczące oświetlenia
Lampa wymaga zastosowania 5 żarówek z gwintem typu Candelabra. Zalecana moc żarówek to 40W, przy czym maksymalna dopuszczalna moc wynosi 60W na żarówkę. Producent zaleca stosowanie żarówek LED w celu wydłużenia żywotności urządzenia.
Instrukcja montażu
- Inwentaryzacja: Przed rozpoczęciem instalacji sprawdź kompletność wszystkich części zgodnie z listą zawartą w instrukcji.
- Montaż elektryczny: Bezpiecznie przymocuj lampę do puszki przyłączeniowej (outlet box).
- Przygotowanie: Zainstaluj talerzyki (bobeches) oraz żarówki.
- Wykończenie: Rozpocznij dekorowanie lampy kryształami, zaczynając od kieszeni oznaczonych literą A.
- Kryształy: Aplikuj zestawy kryształów w kolejności alfabetycznej.
Zestawy kryształów
- Zestaw A: 214 zestawów (14mm + AS2-1.5")
- Zestaw B: 50 zestawów (28mm + 26mm + 24mm + 20mm + 18mm + 16mm)
- Zestaw C: 1 sztuka (14mm + AS8-40mm Ball)
Lista części
W skład zestawu wchodzą m.in.: złącza przewodów, listwa montażowa, śruby, nakrętki, czasza (canopy), wazon (vase), zestaw taśm dekoracyjnych (banding kit), metalowa rurka oraz kosz 4-poziomowy.
Praktyczna pomoc
Typowe problemy
Brakujące elementy montażowe
Przed rozpoczęciem instalacji wykonaj pełną inwentaryzację części zgodnie z listą w instrukcji.
Nieprawidłowe oświetlenie
Upewnij się, że używasz żarówek z gwintem Candelabra o mocy maksymalnej 60W.
Przed użyciem
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Sprawdź kompletność części zgodnie z listą w instrukcji.
- Przygotuj miejsce montażu, upewniając się, że jest suche.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Klasa szczelności
- Dry rated (tylko do suchych pomieszczeń).
Ilustracje i schematy

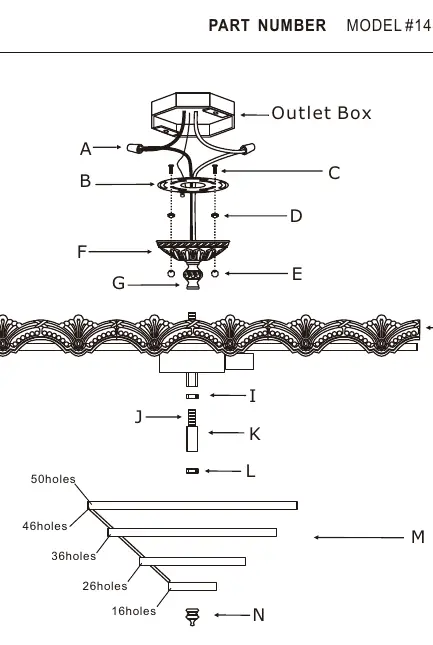

- Schemat montażowy przedstawia kolejność łączenia elementów od puszki przyłączeniowej (Outlet Box) po wykończenie kryształami.
- Rysunek szczegółowy wskazuje rozmieszczenie otworów na piny dla zestawów kryształów A i B.
Zgodność modelu
- Produkt przeznaczony wyłącznie do suchych pomieszczeń.
