Instrukcja obsługi żyrandola Crystorama 1110-PB-CL-MWP
Szybki przewodnik po montażu i instalacji żyrandola Crystorama 1110-PB-CL-MWP. Dowiedz się, jak poprawnie podłączyć ramiona, zamontować lampę oraz zawiesić kryształy zgodnie z zaleceniami producenta.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Niniejsza instrukcja zawiera wytyczne dotyczące montażu i instalacji żyrandola Crystorama 1110-PB-CL-MWP. str. 1
Najważniejsze czynności
- Instalacja ramion 6" i 12" str. 1
- Montaż dolnej misy i bobeche str. 1
- Montaż wspornika montażowego str. 1
- Regulacja łańcucha str. 1
- Podłączenie przewodów i montaż czaszy str. 1
- Zawieszanie kryształów str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Żarówki | 10x Candelabra Base | Wymagany typ żarówek | str. 1 |
| Moc żarówek | 40W zalecane, 60W maks. | Zalecana i maksymalna moc żarówek | str. 1 |
| Klasa szczelności | Dry rated | Przeznaczenie do suchych pomieszczeń | str. 1 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Instrukcja montażu i lista kryształów str. 1
- Lista części i schemat str. 2
Spis treści
Najważniejsze informacje
Przed przystąpieniem do montażu żyrandola Crystorama 1110-PB-CL-MWP należy bezwzględnie wyłączyć zasilanie elektryczne. Wszystkie elementy elektryczne muszą być instalowane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi. Lampa jest przeznaczona wyłącznie do użytku w suchych pomieszczeniach (Dry rated).
Montaż ramion
Montaż ramion wymaga precyzji i wykonania następujących kroków:
- Połóż części żyrandola na miękkiej, zabezpieczonej powierzchni.
- Lekko poluzuj śruby na płycie metalowej.
- Przeciągnij wtyczkę żeńską przez otwór w górnej płycie metalowej.
- Połącz wtyczkę męską ramienia z wtyczką żeńską.
- Wsuń koniec ramienia z metalową wypustką przez otwór, aż zostanie zablokowany (przewody powinny schować się wewnątrz płyty).
- Przekręć metalową wypustkę w kierunku przeciwnym do ruchu wskazówek zegara, aż oba wkładki zablokują się na poluzowanych śrubach.
- Dokręć śruby zabezpieczające ramię. Powtórz proces dla wszystkich ramion.
Instalacja żyrandola
Po zamontowaniu ramion należy wykonać montaż końcowy:
- Dolna część: Umieść dolną misę, dwie podkładki metalowe oraz dolną bobeche nad skrzynką rozdzielczą i zabezpiecz końcówką (finial).
- Montaż sufitowy: Przymocuj listwę montażową do puszki elektrycznej.
- Regulacja: Ustal pożądaną wysokość zawieszenia i dostosuj długość łańcucha.
- Podłączenie: Podnieś żyrandol, wykonaj połączenia elektryczne, a następnie zamocuj czaszę (canopy) nad listwą montażową za pomocą pierścienia kołnierzowego.
Montaż kryształów
Ostatnim etapem jest dekoracja żyrandola kryształami. Należy je zawiesić zgodnie z ilustracją zawartą w instrukcji, korzystając z zestawów oznaczonych literami od A do P, które zawierają odpowiednie kombinacje koralików i elementów szklanych.
Dane techniczne
- Źródło światła: 10 żarówek z gwintem Candelabra.
- Moc: Zalecana 40W, maksymalna 60W.
- Zalecenie: Producent zaleca stosowanie żarówek LED dla wydłużenia żywotności.
Praktyczna pomoc
Typowe problemy
Ramiona są luźne po montażu
Upewnij się, że metalowa wypustka została przekręcona w kierunku przeciwnym do ruchu wskazówek zegara, aby zablokować się na śrubach, a następnie dokręć śruby zabezpieczające.
Brak światła
Sprawdź, czy wszystkie 10 żarówek jest poprawnie wkręconych oraz czy połączenia elektryczne w czaszy zostały wykonane prawidłowo przez elektryka.
Przed użyciem
- Wyłącz zasilanie elektryczne w miejscu instalacji.
- Przygotuj miękką powierzchnię (np. koc), aby nie porysować elementów lampy.
- Upewnij się, że posiadasz 10 żarówek z gwintem Candelabra.
- Sprawdź kompletność zestawu zgodnie z listą części (A-V).
- Upewnij się, że puszka elektryczna w suficie jest przystosowana do utrzymania ciężaru żyrandola.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Candelabra Base Bulb
- Standardowy mały gwint żarówki (E12/E14 w zależności od regionu, tutaj typowo amerykański Candelabra).
Ilustracje i schematy
- Schemat połączeń ramion: Pokazuje sposób łączenia wtyczek męskich i żeńskich oraz blokowanie ramion w płycie metalowej.

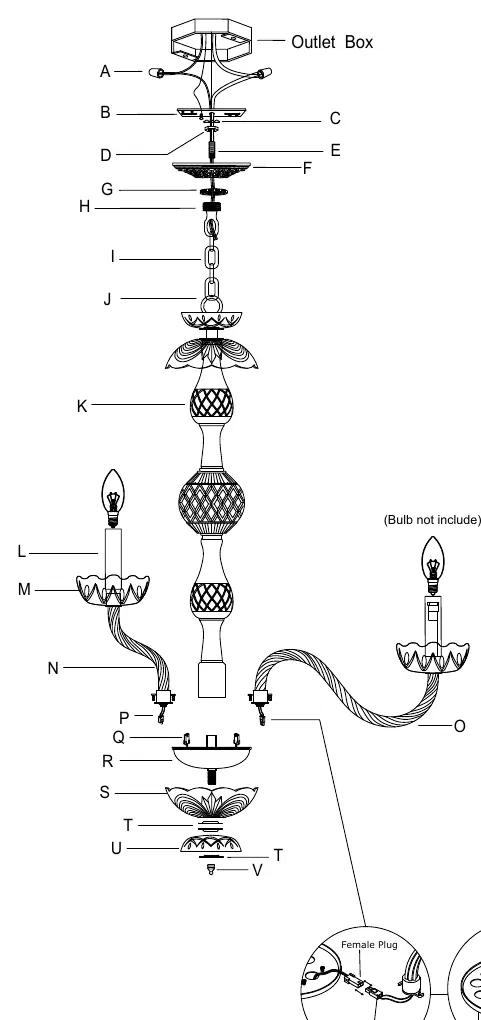

- Exploded view: Przedstawia kolejność montażu elementów od puszki elektrycznej, przez łańcuch, aż po dolną misę i kryształy.
Zgodność modelu
- Produkt zawiera ołów (zgodnie z ostrzeżeniem p65warnings.ca.gov).
- Wymagany montaż przez licencjonowanego elektryka.
