Instrukcja obsługi żyrandola Crystorama 1112-CH-CL-MWP
Kompletny przewodnik instalacji i montażu żyrandola Crystorama 1112-CH-CL-MWP. Dowiedz się, jak bezpiecznie podłączyć ramiona, zamontować elementy szklane oraz zawiesić kryształy.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ta instrukcja zawiera szczegółowe kroki montażu i instalacji żyrandola Crystorama 1112-CH-CL-MWP. str. 1, 2
Najważniejsze czynności
- Montaż ramion str. 1
- Montaż dolnej misy i zwieńczenia str. 1
- Instalacja elektryczna i zawieszenie str. 1
- Dekorowanie kryształami str. 1
Pierwsze uruchomienie
- Przygotowanie do instalacji str. 1
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Żarówki | 12x Candelabra Base | 40W zalecane, 60W maks. | str. 1 |
| Klasa odporności | Damp rated | Oprawa przystosowana do wilgotnych pomieszczeń | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu, ostrzeżenia i lista kryształów str. 1
- Lista części i schemat budowy str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Żyrandol Crystorama 1112-CH-CL-MWP jest oprawą oświetleniową przeznaczoną do montażu sufitowego. Urządzenie posiada klasę odporności Damp rated, co oznacza, że może być instalowane w pomieszczeniach o podwyższonej wilgotności. Instalacja musi zostać wykonana przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi.
Wymagania elektryczne
- Typ żarówek: 12 sztuk z gwintem Candelabra (E12).
- Moc: Zalecana moc 40W, maksymalna 60W na gniazdo.
- Zalecenie: Producent zaleca stosowanie żarówek LED w celu wydłużenia żywotności oprawy.
- Bezpieczeństwo: Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne.
Instrukcja montażu
- Przygotuj miękką powierzchnię (np. tkaninę), na której rozłożysz części żyrandola, aby uniknąć zarysowań.
- Montaż ramion: Poluzuj lekko śruby na płycie metalowej. Przeciągnij wtyczkę żeńską przez otwór w górnej płycie metalowej. Połącz wtyczkę męską znajdującą się na końcu ramienia z wtyczką żeńską. Wsuń koniec ramienia z metalową wypustką przez otwór, aż zostanie zatrzymany przez wypustkę (przewody powinny schować się wewnątrz płyty). Przekręć metalową wypustkę w kierunku przeciwnym do ruchu wskazówek zegara, aż zablokuje się na śrubach. Dokręć śrubę zabezpieczającą ramię. Powtórz czynność dla wszystkich ramion.
- Montaż dolnej części: Umieść dolną misę, dwie metalowe podkładki, dolny bobeche oraz kolejną podkładkę na skrzynce rozdzielczej (distributor box). Zabezpiecz całość końcówką (finial).
- Montaż sufitowy: Przymocuj listwę montażową do puszki elektrycznej w suficie. Dostosuj pożądaną wysokość zawieszenia, regulując długość łańcucha.
- Podłączenie: Podnieś żyrandol, wykonaj podłączenie elektryczne, a następnie zamocuj czaszę (canopy) nad listwą montażową za pomocą pierścienia kołnierzowego.
- Wykończenie: Zawieś kryształy zgodnie z dołączonym schematem.
Lista części
Zestaw zawiera liczne elementy szklane i kryształowe, w tym bobeche, misy, wazony szklane oraz różne zestawy kryształów (oznaczone literami A-P). Szczegółowy wykaz części znajduje się w sekcji "Part Numbers" w dokumentacji.
Praktyczna pomoc
Typowe problemy
Ramiona żyrandola są luźne lub nie trzymają się płyty
Upewnij się, że metalowa wypustka na końcu ramienia została przekręcona w kierunku przeciwnym do ruchu wskazówek zegara, aż zablokowała się na śrubach, a następnie dokręć śrubę zabezpieczającą.
Trudności z podłączeniem wtyczek ramion
Upewnij się, że wtyczka żeńska została w pełni wyciągnięta przez otwór w płycie metalowej przed próbą połączenia z wtyczką męską ramienia.
Przed użyciem
- Wyłącz zasilanie elektryczne w obwodzie.
- Przygotuj miękką powierzchnię do montażu części.
- Upewnij się, że posiadasz 12 żarówek z gwintem Candelabra.
- Sprawdź, czy wszystkie elementy zestawu (kryształy, ramiona, misy) są obecne zgodnie z listą części.
- Upewnij się, że instalację wykonuje licencjonowany elektryk.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Candelabra Base
- Standardowy gwint żarówki typu świecowego (E12).
Ilustracje i schematy

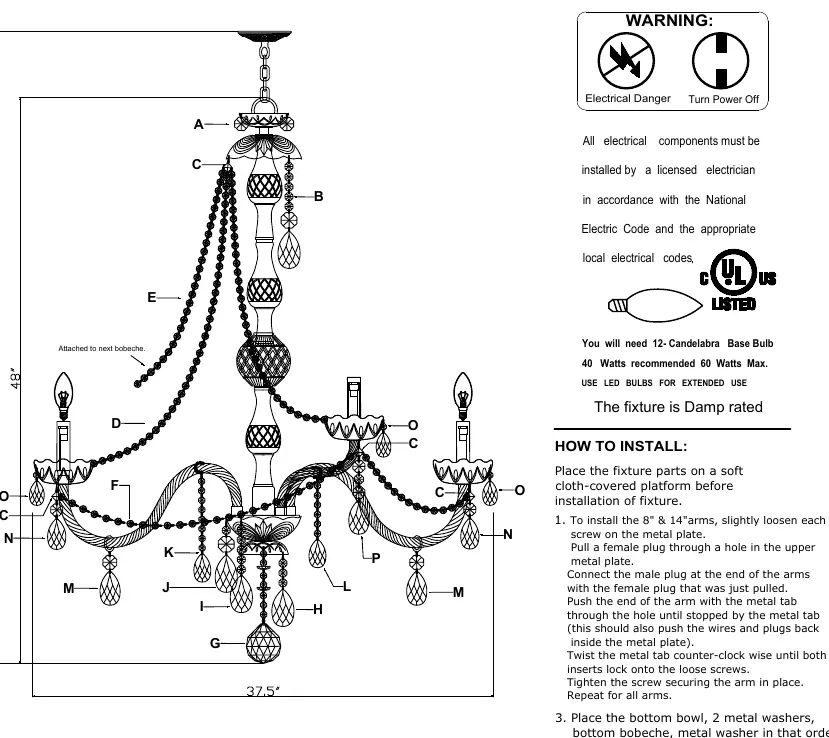

- Schemat na stronie 1 przedstawia ogólną budowę żyrandola i rozmieszczenie zestawów kryształów.

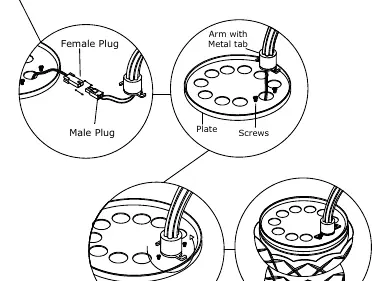

- Schemat na stronie 2 (Part Number) pokazuje szczegółowy widok rozstrzelony (exploded view) wszystkich elementów oraz sposób łączenia wtyczek ramion.
Zgodność modelu
- Zalecane stosowanie żarówek LED dla wydłużonej żywotności oprawy.
