Instrukcja montażu żyrandola Crystorama 1112-PB-CL-MWP
Kompletny przewodnik montażu żyrandola Crystorama 1112-PB-CL-MWP. Instrukcja zawiera szczegółowe kroki instalacji ramion, podłączenia elektrycznego, montażu elementów dekoracyjnych oraz listę części.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Niniejsza instrukcja zawiera wskazówki dotyczące montażu i instalacji żyrandola Crystorama 1112-PB-CL-MWP. str. 1, 2
Najważniejsze czynności
- Montaż ramion: poluzuj śruby na metalowej płycie, podłącz wtyczki męskie do żeńskich, wsuń ramię z metalową wypustką, przekręć w lewo, aby zablokować, i dokręć śrubę. str. 1
- Montaż dolnej misy: umieść misę, podkładki i bobeche na skrzynce rozdzielczej, zabezpiecz zwieńczeniem. str. 1
- Podłączenie elektryczne i zawieszenie: zamontuj wspornik, dostosuj łańcuch, podłącz przewody, zamontuj czaszę i zawieś kryształy. str. 1
Pierwsze uruchomienie
- Przygotowanie: umieść części oprawy na miękkiej powierzchni przed instalacją. str. 1
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Żarówki | 12x Candelabra Base | Wymagany typ i ilość żarówek | str. 1 |
| Moc żarówek | 40W zalecane, 60W maks. | Zalecana i maksymalna moc żarówek | str. 1 |
| Klasa odporności | Damp rated | Odporność na wilgoć | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i lista kryształów str. 1

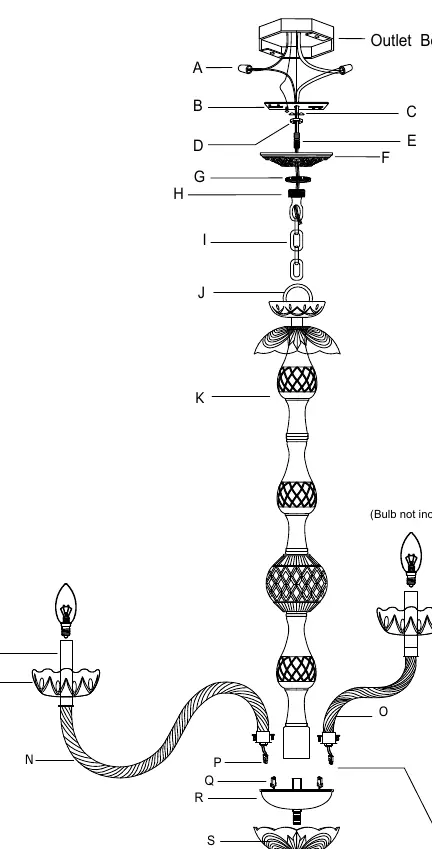

- Lista części i schemat str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu żyrandola Crystorama 1112-PB-CL-MWP. Ze względu na charakter urządzenia, instalacja musi zostać przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi. Oprawa posiada oznaczenie Damp rated, co oznacza, że może być stosowana w pomieszczeniach o podwyższonej wilgotności.
Wymagania techniczne
Do poprawnego działania żyrandola wymagane jest:
- 12 żarówek z gwintem Candelabra.
- Zalecana moc: 40W, maksymalna moc: 60W na żarówkę.
- Zaleca się stosowanie żarówek LED dla wydłużenia żywotności.
Montaż żyrandola
- Przygotuj miękką powierzchnię (np. tkaninę) do rozłożenia części żyrandola przed montażem.
- Montaż ramion: Poluzuj śruby na płycie metalowej. Przełóż wtyczkę żeńską przez otwór w płycie. Połącz wtyczkę męską ramienia z wtyczką żeńską. Wsuń ramię z metalową wypustką w otwór, aż się zatrzyma. Przekręć ramię w lewo, aby zablokować je na śrubach, a następnie dokręć śrubę zabezpieczającą. Powtórz dla wszystkich ramion.
- Montaż dolnej części: Umieść dolną misę, 2 podkładki metalowe, dolny talerzyk (bobeche) oraz podkładkę metalową na skrzynce rozdzielczej. Zabezpiecz całość końcówką (finial).
- Instalacja sufitowa: Przymocuj listwę montażową do puszki elektrycznej.
- Regulacja wysokości: Dostosuj długość łańcucha do pożądanej wysokości zawieszenia.
- Podłączenie: Podnieś żyrandol, wykonaj połączenia elektryczne, zamontuj czaszę (canopy) na listwie montażowej i zabezpiecz pierścieniem kołnierzowym.
- Dekoracja: Rozmieść kryształy zgodnie z ilustracjami.
Lista części
Zestaw zawiera m.in.:
- Złącza przewodów, listwę montażową, podkładki i nakrętki.
- Czaszę, łańcuch, pętlę kołnierzową.
- Zestaw kolumny środkowej (bobeche, misy, wazony szklane).
- Ramiona 14" i 8" z uchwytami.
- Zestaw kryształów (oznaczone literami A-P).
Praktyczna pomoc
Typowe problemy
Trudności z montażem ramion
Upewnij się, że śruby na płycie metalowej są wystarczająco poluzowane przed włożeniem wtyczki. Po włożeniu ramienia należy przekręcić je w lewo, aby zablokować na śrubach, a następnie dokręcić.
Przed użyciem
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
- Przygotuj miękką powierzchnię do rozłożenia części.
- Upewnij się, że posiadasz 12 żarówek z gwintem Candelabra.
- Sprawdź, czy instalację wykonuje licencjonowany elektryk.
- Zweryfikuj kompletność zestawu kryształów zgodnie z listą w instrukcji.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Ostrzeżenie Prop 65
- Produkt może zawierać ołów, który może powodować raka lub wady wrodzone.
Ilustracje i schematy

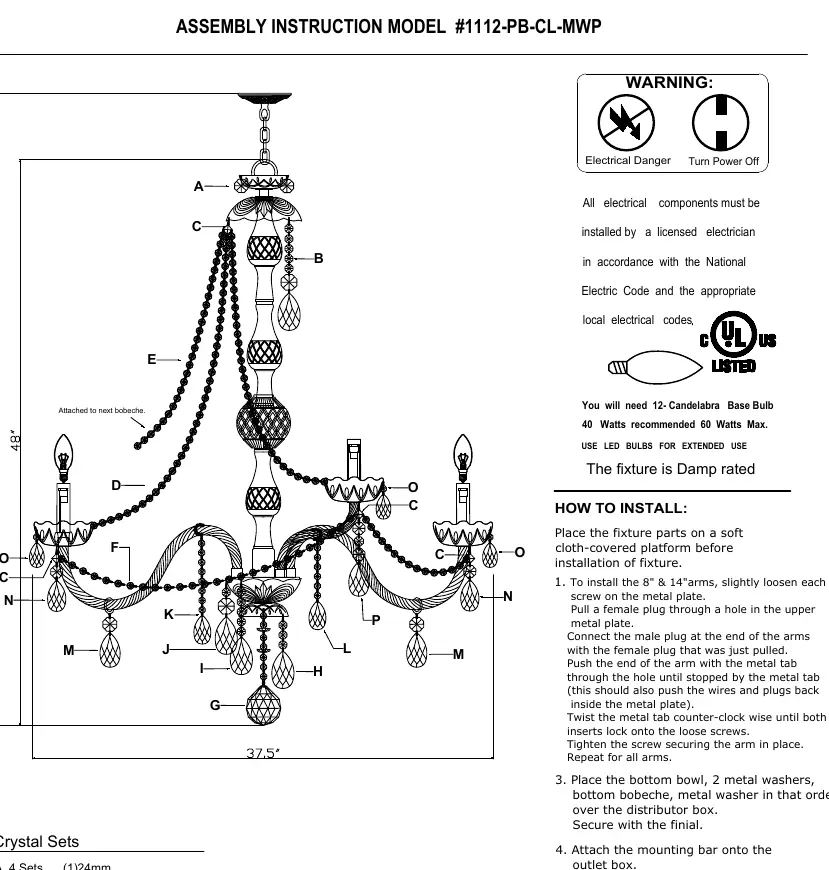

- Schemat na stronie 1 przedstawia ogólną budowę żyrandola i rozmieszczenie zestawów kryształów.

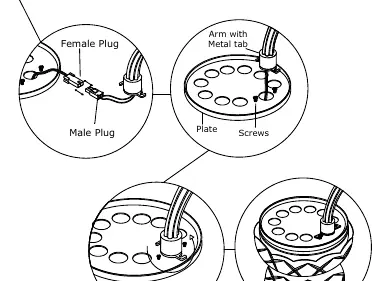

- Schemat na stronie 2 szczegółowo pokazuje sposób łączenia wtyczek ramion z płytą główną (Arm with Metal tab).
Zgodność modelu
- Produkt wymaga montażu przez licencjonowanego elektryka zgodnie z National Electric Code.
