Instrukcja obsługi żyrandola Crystorama 1130-CH-CL-MWP
Szybki przewodnik montażu i obsługi żyrandola Crystorama 1130-CH-CL-MWP. Dowiedz się, jak zainstalować ramiona, podłączyć przewody i zawiesić kryształy zgodnie z instrukcją.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Niniejsza instrukcja zawiera wytyczne dotyczące montażu, instalacji elektrycznej oraz zawieszania kryształów dla żyrandola Crystorama 1130-CH-CL-MWP. str. 1, 2
Najważniejsze czynności
- Montaż ramion 6-calowych i 10-calowych str. 1
- Montaż kolumny środkowej i dolnej misy str. 1
- Podłączenie elektryczne i montaż do sufitu str. 1
- Zawieszanie kryształów str. 1
Pierwsze uruchomienie
- Przygotowanie do instalacji: umieść części na miękkiej powierzchni, upewnij się, że zasilanie jest wyłączone i zatrudnij licencjonowanego elektryka. str. 1
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Żarówki | 10x Candelabra Base | Wymagane 10 żarówek z gwintem Candelabra | str. 1 |
| Moc żarówek | 40W (zalecane), 60W (maks.) | Zalecana moc 40W, maksymalna 60W | str. 1 |
| Klasa odporności | Damp rated | Oprawa przystosowana do wilgotnych pomieszczeń | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu, ostrzeżenia i zestawienie kryształów str. 1
- Wykaz części i schemat budowy str. 2
Spis treści
Najważniejsze informacje z instrukcji
Żyrandol Crystorama 1130-CH-CL-MWP jest produktem o klasie odporności na wilgoć (Damp rated), co pozwala na montaż w pomieszczeniach o podwyższonej wilgotności. Ze względów bezpieczeństwa, instalacja musi zostać przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi.
Wymagania dotyczące żarówek
Urządzenie wymaga 10 żarówek z gwintem typu Candelabra. Zalecana moc to 40 W, maksymalna dopuszczalna moc to 60 W na żarówkę. Producent zaleca stosowanie żarówek LED w celu wydłużenia żywotności oprawy.
Instrukcja montażu
Przed przystąpieniem do prac przygotuj miękkie podłoże, aby uniknąć zarysowań elementów żyrandola.
- Montaż ramion: Poluzuj śruby na metalowej płycie. Przeciągnij wtyczkę żeńską przez otwór w górnej płycie metalowej. Połącz wtyczkę męską ramienia z wtyczką żeńską. Wsuń koniec ramienia z metalową wypustką przez otwór, aż się zatrzyma. Przekręć metalową wypustkę w kierunku przeciwnym do ruchu wskazówek zegara, aż oba elementy zablokują się na śrubach. Dokręć śrubę zabezpieczającą ramię. Powtórz dla wszystkich ramion 6-calowych i 10-calowych.
- Montaż kolumny i misy: Przykręć zestaw kolumny środkowej do skrzynki rozdzielczej. Umieść dolną misę, metalową podkładkę, bobeche i kolejną podkładkę nad skrzynką rozdzielczą, a następnie zabezpiecz całość za pomocą finialu.
- Instalacja elektryczna: Zamontuj listwę montażową do puszki elektrycznej. Ustal pożądaną wysokość zawieszenia i dostosuj długość łańcucha. Podnieś żyrandol, wykonaj połączenia elektryczne, zamocuj czaszę (canopy) nad listwą montażową i zabezpiecz pierścieniem kołnierzowym.
- Wykończenie: Na samym końcu zawieś kryształy zgodnie z ilustracją w instrukcji.
Lista części
Zestaw zawiera elementy montażowe (śruby, nakrętki, podkładki), łańcuch, czaszę, kolumnę środkową, ramiona (6" i 10"), bobeche, misy oraz zestaw kryształów oznaczony literami A-F. Szczegółowy wykaz części znajduje się na stronie 2 dokumentu.
Bezpieczeństwo
Produkt zawiera ołów, który zgodnie z prawem stanu Kalifornia może powodować raka lub wady wrodzone. Należy zachować ostrożność podczas obsługi. Przed przystąpieniem do jakichkolwiek prac przy instalacji elektrycznej należy bezwzględnie wyłączyć zasilanie.
Praktyczna pomoc
Typowe problemy
Ramiona żyrandola są luźne
Upewnij się, że metalowa wypustka została przekręcona w kierunku przeciwnym do ruchu wskazówek zegara, aż zablokuje się na śrubach, a śruba zabezpieczająca została dokręcona.
Trudności z podłączeniem ramion
Upewnij się, że wtyczka męska ramienia jest poprawnie wpięta w wtyczkę żeńską wewnątrz metalowej płyty przed zablokowaniem ramienia.
Przed użyciem
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
- Przygotuj miękką powierzchnię (np. koc) do rozłożenia części.
- Upewnij się, że posiadasz 10 żarówek typu Candelabra.
- Sprawdź, czy posiadasz wszystkie zestawy kryształów (A-F).
- Upewnij się, że instalację wykonuje licencjonowany elektryk.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Candelabra Base
- Typ gwintu żarówki (E12), mniejszy niż standardowy gwint E27.
Ilustracje i schematy

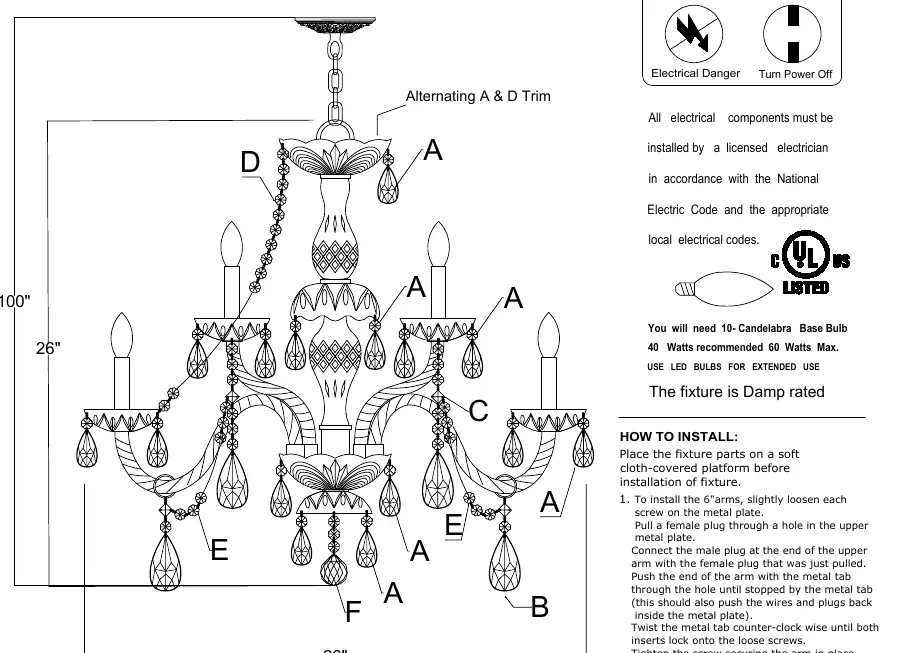

- Schemat na stronie 1 pokazuje sposób łączenia wtyczek ramion (male/female plug) oraz mechanizm blokowania ramienia za pomocą metalowej wypustki.
- Schemat na stronie 2 przedstawia szczegółowy wykaz części (Part Numbers) z przypisanymi literami, co ułatwia identyfikację elementów podczas montażu.
Zgodność modelu
- Zalecane stosowanie żarówek LED dla wydłużenia żywotności oprawy.
- Maksymalna moc żarówki: 60W.
