Instrukcja obsługi żyrandola Crystorama 1135-CH-CL-MWP
Szybki przewodnik montażu i instalacji żyrandola Crystorama 1135-CH-CL-MWP. Dowiedz się, jak poprawnie zamontować ramiona, podłączyć przewody i zawiesić kryształy.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Niniejsza instrukcja zawiera wytyczne dotyczące montażu i instalacji żyrandola Crystorama 1135-CH-CL-MWP. str. 1
Najważniejsze czynności
- Montaż ramion (8" i 12") str. 1
- Montaż kolumny środkowej i dolnej misy str. 1
- Montaż elektryczny i zawieszenie str. 1
- Zawieszanie kryształów str. 1
Pierwsze uruchomienie
- Wymagania dotyczące żarówek: 12 żarówek z gwintem Candelabra, zalecane 40W, maks. 60W. str. 1
- Wymagania instalacyjne: Instalacja musi być wykonana przez licencjonowanego elektryka. str. 1
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Żarówki | 12x Candelabra Base, 40W (zalecane) / 60W (maks.) | Typ i moc żarówek | str. 1 |
| Klasa odporności | Damp rated | Odporność na wilgoć | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i zestawy kryształów str. 1
- Wykaz części i schemat str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Żyrandol Crystorama 1135-CH-CL-MWP jest urządzeniem oświetleniowym przeznaczonym do montażu sufitowego. Ze względu na charakter prac elektrycznych, instalacja musi zostać wykonana przez wykwalifikowanego elektryka zgodnie z krajowymi i lokalnymi przepisami elektrycznymi. Produkt posiada klasę odporności Damp rated, co oznacza, że może być stosowany w pomieszczeniach o podwyższonej wilgotności.
Montaż ramion
Montaż ramion wymaga precyzji w łączeniu przewodów:
- Przygotuj miękką powierzchnię, aby nie uszkodzić wykończenia żyrandola.
- Lekko poluzuj śruby na metalowej płycie.
- Przeciągnij wtyczkę żeńską przez otwór w górnej metalowej płycie.
- Połącz wtyczkę męską ramienia z wtyczką żeńską.
- Wsuń koniec ramienia z metalową wypustką przez otwór, aż zostanie zablokowany (przewody powinny schować się wewnątrz płyty).
- Przekręć metalową wypustkę w lewo, aż zablokuje się na śrubach.
- Dokręć śrubę zabezpieczającą ramię.
- Powtórz proces dla wszystkich ramion.
Instalacja i podłączenie
Po zamontowaniu ramion wykonaj następujące kroki:
- Przykręć zestaw kolumny środkowej do skrzynki rozdzielczej.
- Umieść dolną misę, metalową podkładkę i bobeche nad skrzynką rozdzielczą, a następnie zabezpiecz je końcówką (finial).
- Zamontuj listwę montażową do puszki elektrycznej w suficie.
- Dostosuj długość łańcucha do pożądanej wysokości zawieszenia.
- Podnieś żyrandol, wykonaj połączenia elektryczne, zamontuj czaszę (canopy) i zabezpiecz ją pierścieniem kołnierzowym.
Wykończenie i konserwacja

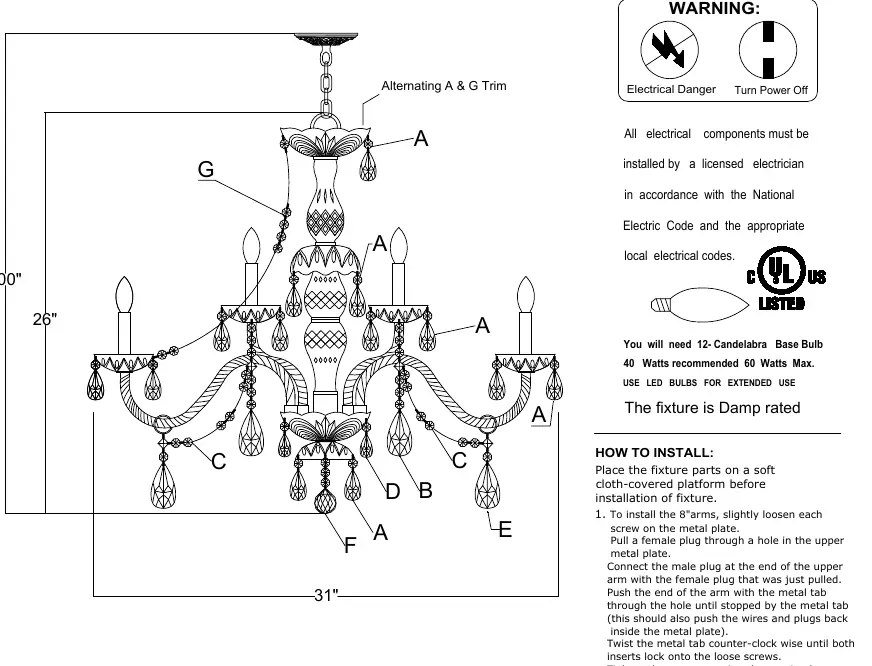

Ostatnim etapem jest zawieszenie kryształów zgodnie z ilustracją w instrukcji. Do żyrandola wymagane jest 12 żarówek z gwintem Candelabra (maks. 60W każda, zalecane LED dla dłuższej żywotności).
Praktyczna pomoc
Typowe problemy
Trudności z montażem ramion
Upewnij się, że wtyczki męskie i żeńskie są poprawnie połączone, a metalowa wypustka jest przekręcona w lewo, aby zablokować ramię na śrubach.
Brak oświetlenia
Sprawdź, czy wszystkie żarówki są poprawnie dokręcone i czy zasilanie elektryczne jest włączone.
Przed użyciem
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
- Przygotuj miękką powierzchnię do rozłożenia części.
- Upewnij się, że posiadasz 12 żarówek z gwintem Candelabra (maks. 60W każda).
- Sprawdź, czy posiadasz wszystkie elementy wymienione w liście części.
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Klasa szczelności
- Damp rated (może być używany w wilgotnych pomieszczeniach).
Ilustracje i schematy

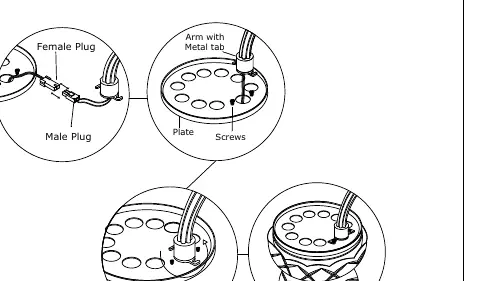

- Schemat montażu ramion pokazuje sposób łączenia wtyczek i blokowania ramienia za pomocą metalowej wypustki.
- Lista części zawiera szczegółowy wykaz elementów montażowych, łańcucha oraz kryształów.
Zgodność modelu
- Wymaga instalacji przez wykwalifikowanego elektryka.
- Zaleca się stosowanie żarówek LED dla wydłużenia żywotności.
