Instrukcja montażu żyrandola Crystorama 1135-PB-CL-MWP
Szybki przewodnik montażu żyrandola Crystorama 1135-PB-CL-MWP. Instrukcja zawiera szczegółowe kroki instalacji ramion, podłączenia elektrycznego, regulacji wysokości oraz rozmieszczenia kryształów.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ten dokument zawiera instrukcje montażu i instalacji żyrandola Crystorama 1135-PB-CL-MWP. str. 1
Najważniejsze czynności
- Montaż ramion (8" i 12") str. 1
- Montaż kolumny środkowej i dolnej misy str. 1
- Instalacja elektryczna i montaż sufitowy str. 1
- Zawieszanie kryształów str. 1
Pierwsze uruchomienie
- Przygotowanie miejsca montażu str. 1
- Montaż ramion str. 1
- Podłączenie elektryczne str. 1
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Żarówki | 12x Candelabra Base | Typ żarówki | str. 1 |
| Moc żarówek | 40W zalecane, 60W maks. | Zalecana i maksymalna moc żarówek | str. 1 |
| Klasa odporności | Damp rated | Odporność na wilgoć | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i lista kryształów str. 1

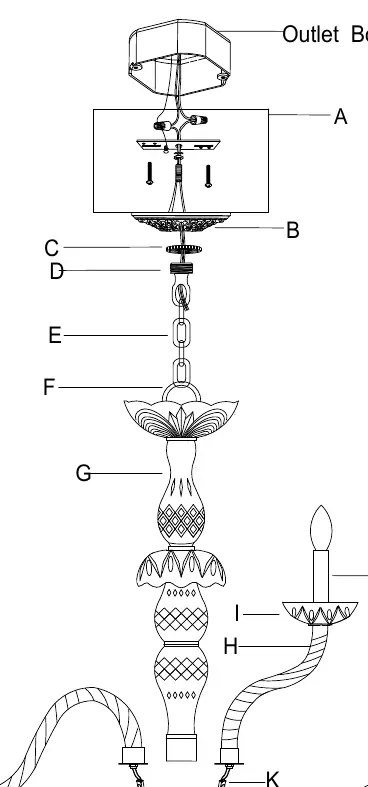

- Lista części i schemat str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Żyrandol Crystorama 1135-PB-CL-MWP jest przeznaczony do montażu przez wykwalifikowanego elektryka zgodnie z krajowymi i lokalnymi przepisami elektrycznymi. Produkt posiada klasę odporności na wilgoć (Damp rated). Przed przystąpieniem do prac należy upewnić się, że zasilanie jest wyłączone.
Dane techniczne
- Typ żarówki: 12x Candelabra Base (E12)
- Zalecana moc: 40W
- Moc maksymalna: 60W na gniazdo
- Zalecane stosowanie żarówek LED dla wydłużonej żywotności
Instrukcja montażu
- Przygotuj miękką powierzchnię, na której rozłożysz części żyrandola.
- Montaż ramion: Poluzuj śruby na płycie metalowej. Przeciągnij wtyczkę żeńską przez otwór w górnej płycie. Połącz wtyczkę męską ramienia z wtyczką żeńską. Wsuń koniec ramienia z metalową wypustką przez otwór, aż się zatrzyma. Przekręć wypustkę w lewo, aż zablokuje się na śrubach, a następnie dokręć śrubę zabezpieczającą ramię. Powtórz dla wszystkich ramion.
- Przykręć zestaw kolumny środkowej do skrzynki rozdzielczej.
- Zamontuj misę dolną, podkładki i bobeche w odpowiedniej kolejności nad skrzynką rozdzielczą i zabezpiecz końcówką (finial).
- Zamontuj listwę montażową do puszki elektrycznej.
- Dostosuj żądaną wysokość zawieszenia poprzez regulację długości łańcucha.
- Podnieś żyrandol, wykonaj podłączenie elektryczne, zamontuj czaszę (canopy) na listwie montażowej i zabezpiecz pierścieniem kołnierzowym.

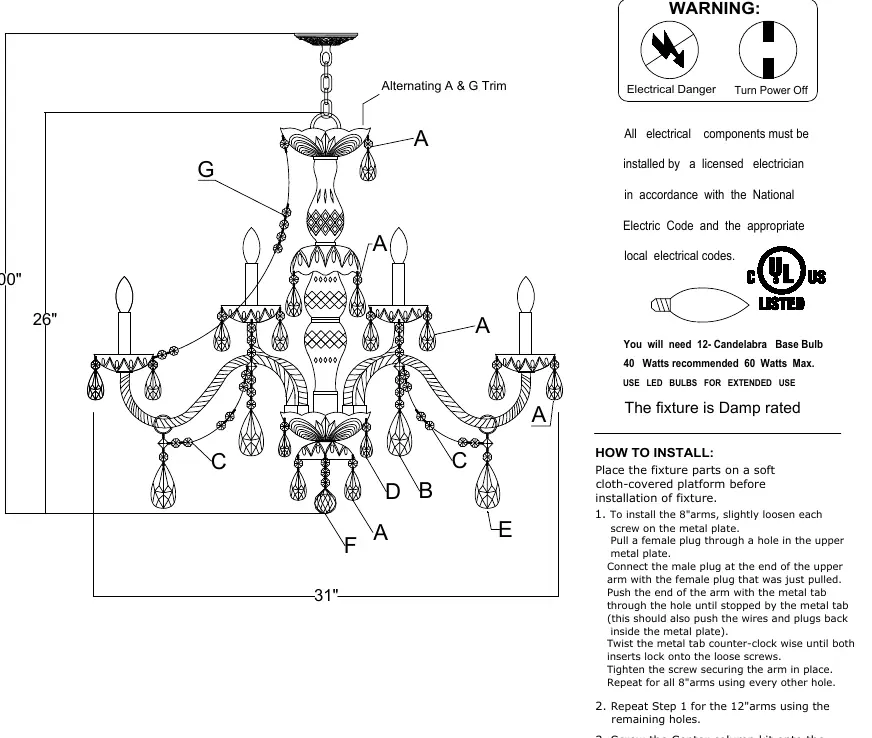

- Rozmieść kryształy zgodnie z ilustracją.
Ostrzeżenia
Produkt zawiera ołów, który zgodnie z prawem stanu Kalifornia może powodować raka, wady wrodzone lub inne uszkodzenia układu rozrodczego. Więcej informacji na stronie p65warnings.ca.gov.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Trudności z montażem ramion
Upewnij się, że wtyczka męska jest poprawnie połączona z żeńską, a metalowa wypustka jest przekręcona w lewo, aż zablokuje się na śrubach.
Niewłaściwa wysokość zawieszenia
Dostosuj długość łańcucha przed wykonaniem ostatecznego podłączenia elektrycznego do sufitu.
Przed użyciem
- Przygotuj miękką powierzchnię do rozłożenia części
- Upewnij się, że zasilanie jest wyłączone
- Sprawdź kompletność części zgodnie z listą
- Zatrudnij licencjonowanego elektryka do instalacji
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moc maksymalna
- 60W na gniazdo
- Klasa odporności
- Damp rated (może być używany w wilgotnych pomieszczeniach)
Ilustracje i schematy

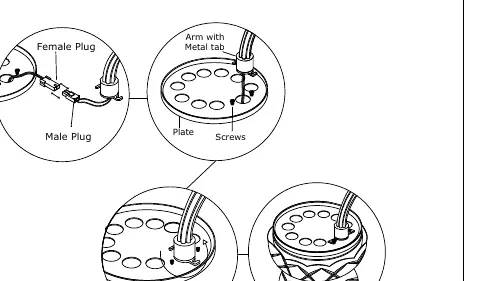

- Schemat przedstawia sposób łączenia wtyczek ramion z płytą metalową
- Rysunek pokazuje kolejność montażu misy dolnej, podkładek i bobeche
Zgodność modelu
- Wymaga 12 żarówek typu Candelabra Base
- Zalecane użycie żarówek LED
