Instrukcja obsługi żyrandola Crystorama 1155-PB-CL-MWP

Szybki przewodnik montażu i instalacji żyrandola Crystorama 1155-PB-CL-MWP. Dowiedz się, jak poprawnie podłączyć ramiona, zamontować elementy szklane i bezpiecznie zainstalować lampę.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Niniejsza instrukcja zawiera szczegółowe kroki montażu i instalacji żyrandola Crystorama 1155-PB-CL-MWP. str. 1

Najważniejsze czynności

Montaż górnych ramion: poluzuj śruby, podłącz wtyczki, wsuń ramię, zablokuj zaczep i dokręć śruby. str. 1
Montaż dolnych ramion: powtórz kroki montażu dla górnych ramion. str. 1
Montaż dolnej misy i elementów szklanych: umieść misę, podkładki, pierścienie i wazę szklaną na skrzynce rozdzielczej i zabezpiecz zwieńczeniem. str. 1
Podłączenie elektryczne i montaż końcowy: zamontuj wspornik, wyreguluj łańcuch, podłącz przewody i zamocuj czaszę. str. 1
Zawieszanie kryształów: udekoruj żyrandol kryształami zgodnie z ilustracją. str. 1

Pierwsze uruchomienie

Wymagania dotyczące żarówek: 15 żarówek z gwintem Candelabra (zalecane 40W, maks. 60W). Zaleca się stosowanie żarówek LED. str. 1
Wymagania instalacyjne: Instalacja musi być wykonana przez licencjonowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi. str. 1

Pokaż 2 kolejne odpowiedzi Pokaż mniej

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Typ żarówki	Candelabra Base	Wymagany typ gwintu żarówki	str. 1
Liczba żarówek	15	Wymagana liczba żarówek	str. 1
Moc żarówki	40W (zalecane), 60W (maks.)	Zalecana i maksymalna moc żarówek	str. 1
Klasa odporności	Damp rated	Oprawa przystosowana do wilgotnych pomieszczeń	str. 1

Gdzie szukać w PDF

Instrukcja montażu i ostrzeżenia str. 1
Lista części i schematy str. 2

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 2

Strona 2

Najważniejsze informacje

Żyrandol Crystorama 1155-PB-CL-MWP jest przeznaczony do montażu przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Urządzenie posiada klasę odporności na wilgoć (Damp rated), co pozwala na montaż w pomieszczeniach o podwyższonej wilgotności. Do działania wymagane jest 15 żarówek z gwintem Candelabra (E12), o zalecanej mocy 40W (maksymalnie 60W). Producent zaleca stosowanie żarówek LED dla wydłużenia żywotności.

Bezpieczeństwo i przygotowanie

Przed przystąpieniem do montażu należy bezwzględnie wyłączyć zasilanie elektryczne. Przygotuj miękką powierzchnię, np. przykrytą tkaniną, aby zabezpieczyć elementy żyrandola przed zarysowaniem podczas montażu. Upewnij się, że posiadasz wszystkie elementy wymienione w liście części.

Instrukcja montażu

Montaż ramion górnych: Poluzuj śruby na metalowej płycie. Przeciągnij wtyczkę żeńską przez otwór w płycie. Połącz wtyczkę męską ramienia z wtyczką żeńską. Wsuń koniec ramienia z metalową wypustką przez otwór, aż zostanie zablokowany. Przekręć metalową wypustkę w kierunku przeciwnym do ruchu wskazówek zegara, aż zablokuje się na śrubach. Dokręć śrubę zabezpieczającą ramię. Powtórz dla wszystkich ramion górnych.
Montaż ramion dolnych: Powtórz procedurę opisaną w punkcie 1 dla ramion dolnych.
Montaż kolumny centralnej: Skręć zestaw kolumny centralnej 1 z zestawem 2.
Montaż misy i elementów szklanych: Umieść misę dolną, podkładkę metalową, pierścień, złączkę, wazę szklaną, kolejny pierścień, podkładkę, dolną miseczkę (bobeche) i podkładkę w odpowiedniej kolejności nad skrzynką rozdzielczą. Zabezpiecz całość za pomocą zwieńczenia (Finial).
Instalacja końcowa: Zamontuj listwę montażową do puszki elektrycznej. Ustal pożądaną wysokość zawieszenia i dostosuj długość łańcucha. Podnieś żyrandol, wykonaj połączenia elektryczne, zamontuj czaszę (canopy) i zabezpiecz ją pierścieniem kołnierzowym.
Wykończenie: Udekoruj żyrandol kryształami zgodnie z ilustracją.

Lista części i kryształów

Zestaw zawiera liczne elementy kryształowe oznaczone literami od A do K, różniące się liczbą i rodzajem kryształów (np. 14mm, kwadraty, kule AS8-50mm). Szczegółowy wykaz znajduje się na stronie 1 instrukcji. Strona 2 zawiera pełną listę części technicznych, w tym numery katalogowe dla ramion, waz szklanych, miseczek (bobeche) i elementów montażowych.

Praktyczna pomoc

Typowe problemy

Ramiona nie trzymają się stabilnie

Upewnij się, że metalowe wypustki (metal tabs) zostały przekręcone w kierunku przeciwnym do ruchu wskazówek zegara, aż zablokują się na śrubach.

Brak światła po instalacji

Sprawdź, czy żarówki są poprawnie wkręcone i czy zasilanie jest włączone. Upewnij się, że połączenia elektryczne w puszce są poprawne.

Przed użyciem

Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
Przygotuj miękką powierzchnię do rozłożenia części.
Upewnij się, że posiadasz 15 żarówek z gwintem Candelabra (maks. 60W każda).
Sprawdź, czy posiadasz wszystkie elementy wymienione w liście części.
Upewnij się, że posiadasz odpowiednie narzędzia do montażu elektrycznego.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Candelabra Base: Typ gwintu żarówki (E12).

Ilustracje i schematy

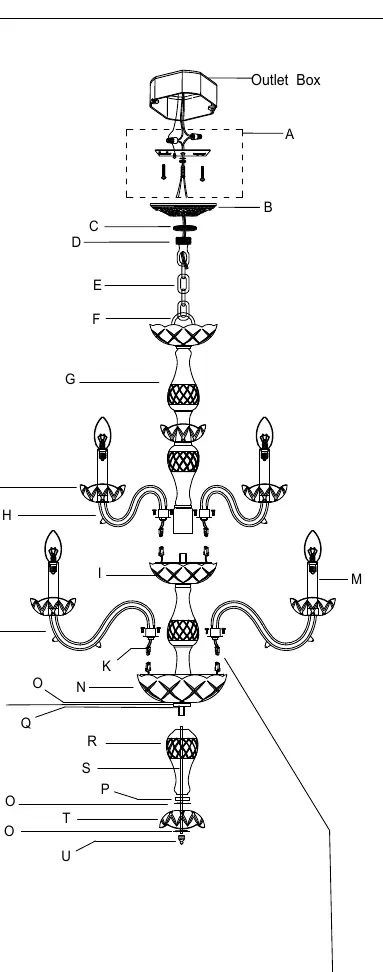

Schemat na stronie 2 pokazuje kolejność montażu elementów kolumny centralnej oraz sposób łączenia wtyczek ramion.

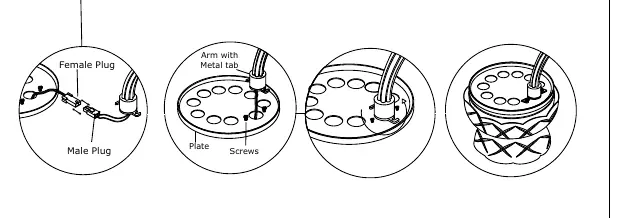

Rysunki w dolnej części strony 2 ilustrują sposób blokowania ramion za pomocą metalowych wypustek.

Zgodność modelu

Produkt zawiera ołów, co jest zgodne z ostrzeżeniami stanu Kalifornia (Prop 65).
Wymaga instalacji przez licencjonowanego elektryka.
