Instrukcja montażu żyrandola Crystorama 1156-CH-CL-MWP

Kompletny przewodnik montażu żyrandola Crystorama 1156-CH-CL-MWP. Dowiedz się, jak bezpiecznie zainstalować ciężką oprawę, podłączyć przewody, zamontować ramiona i kryształy.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Niniejsza instrukcja zawiera wskazówki dotyczące montażu i instalacji żyrandola Crystorama 1156-CH-CL-MWP, w tym podłączania przewodów, instalacji linki zabezpieczającej oraz rozmieszczenia kryształów. str. 1, 3, 4

Najważniejsze czynności

Montaż ramion str. 1
Montaż kolumny środkowej str. 1
Instalacja linki zabezpieczającej str. 3
Rozmieszczenie kryształów str. 1

Pierwsze uruchomienie

Przygotowanie części str. 1
Podłączenie elektryczne str. 3, 4

Pokaż 2 kolejne odpowiedzi Pokaż mniej

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Żarówki	25x Candelabra Base	Typ żarówki	str. 1
Moc żarówki	40W zalecane, 60W maks.	Zalecana i maksymalna moc żarówki	str. 1
Klasa odporności	Damp rated	Odporność na wilgoć	str. 1
Waga	> 50 lbs	Wymagania dotyczące skrzynki przyłączeniowej	str. 4

Gdzie szukać w PDF

Instrukcja montażu i lista kryształów str. 1
Numery części i schematy str. 2
Instrukcja instalacji linki zabezpieczającej str. 3
Montaż do skrzynki 100lb str. 4

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 4

Najważniejsze informacje z instrukcji

Żyrandol Crystorama 1156-CH-CL-MWP jest ciężką oprawą oświetleniową (powyżej 50 funtów / ok. 22,7 kg). Ze względów bezpieczeństwa, instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi. Oprawa wymaga specjalnego montażu do belki konstrukcyjnej lub puszki elektrycznej o nośności co najmniej 100 funtów. Produkt posiada klasę Damp rated, co oznacza, że może być stosowany w pomieszczeniach o podwyższonej wilgotności.

Przygotowanie i bezpieczeństwo

Wyłącz zasilanie elektryczne przed rozpoczęciem jakichkolwiek prac.
Rozłóż części żyrandola na miękkim, zabezpieczonym podłożu, aby uniknąć zarysowań.
Upewnij się, że posiadasz odpowiednie wsparcie konstrukcyjne (belka lub puszka 100 lbs).
Używaj żarówek z gwintem Candelabra (E12), zalecane 25W, maksymalnie 60W. Sugerowane jest stosowanie żarówek LED.

Montaż ramion i korpusu

Montaż ramion odbywa się poprzez płytę metalową:

Poluzuj śruby na płycie metalowej.
Przeciągnij wtyczkę żeńską przez otwór w górnej płycie.
Połącz wtyczkę męską ramienia z wtyczką żeńską.
Wsuń koniec ramienia z metalową wypustką przez otwór, aż zostanie zablokowany.
Przekręć metalową wypustkę w kierunku przeciwnym do ruchu wskazówek zegara, aż zablokuje się na śrubach.
Dokręć śruby zabezpieczające ramię.

Powtórz proces dla wszystkich ramion (6", 12" i 18"). Następnie zmontuj kolumnę środkową, misę dolną oraz pozostałe elementy dekoracyjne zgodnie z rysunkiem technicznym.

Instalacja elektryczna i linka zabezpieczająca

Instalacja wymaga użycia linki zabezpieczającej (Safety Cable), która musi być owinięta wokół wspornika puszki elektrycznej i mocno naciągnięta. Przewody należy przeprowadzić przez łańcuch i pętlę kołnierzową. Podłącz przewód uziemiający oprawy do uziemienia domowego, przewód biały (lub żebrowany) do przewodu neutralnego, a przewód czarny (lub gładki) do przewodu fazowego. Wszystkie połączenia zabezpiecz nakrętkami przewodów i taśmą izolacyjną.

Montaż kryształów

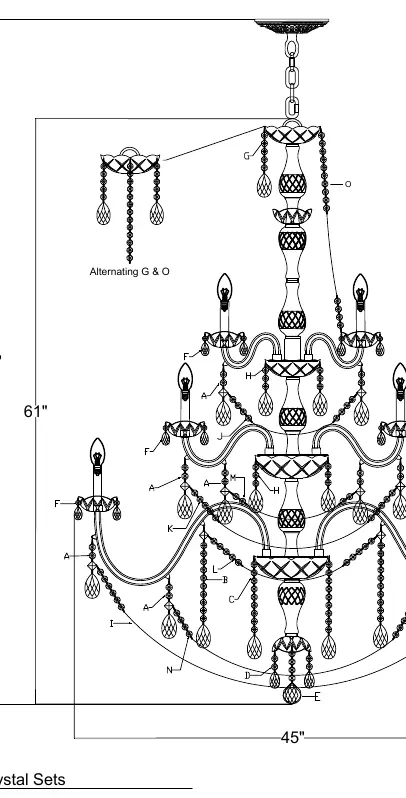

Po zawieszeniu żyrandola należy zamontować kryształy zgodnie z oznaczeniami zestawów (A-O). Każdy zestaw zawiera określoną liczbę elementów (np. 14mm, kwadraty, kule AS8/AS9). Montuj kryształy zgodnie z ilustracją, zaczynając od odpowiednich sekcji żyrandola.

Praktyczna pomoc

Typowe problemy

Żyrandol waży ponad 50 funtów (ok. 22,7 kg)

Wymaga montażu do belki konstrukcyjnej lub puszki elektrycznej o nośności 100 funtów. Nie montuj do standardowej puszki 50-funtowej.

Trudności z montażem ramion

Upewnij się, że metalowa wypustka na ramieniu jest przekręcona w kierunku przeciwnym do ruchu wskazówek zegara, aby zablokować się na śrubach płyty.

Przed użyciem

Wyłącz zasilanie w skrzynce bezpieczników.
Sprawdź nośność puszki elektrycznej (musi wytrzymać 100 lbs).
Przygotuj miękkie podłoże do montażu.
Upewnij się, że masz 25 żarówek z gwintem Candelabra.
Sprawdź, czy linka zabezpieczająca (Safety Cable) jest w zestawie.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Candelabra Base: Standardowy mały gwint żarówki (E12).
Safety Cable: Dodatkowe zabezpieczenie przed upadkiem ciężkiej oprawy, wymagane przy montażu.

Ilustracje i schematy

Schemat na stronie 3 pokazuje sposób montażu linki zabezpieczającej do belki konstrukcyjnej.

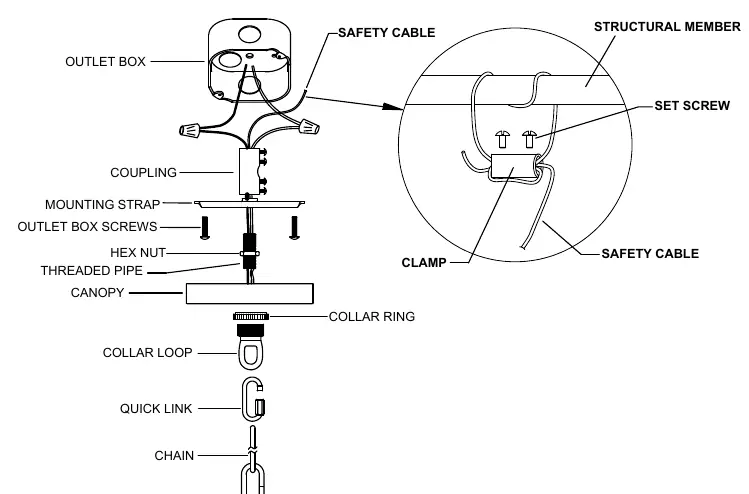

Schemat na stronie 4 ilustruje montaż do puszki elektrycznej o nośności 100 lbs.

Zgodność modelu

Wymaga żarówek o mocy max 60W.
Zalecane użycie żarówek LED.
