Instrukcja obsługi żyrandola Crystorama 1157-CH-CL-MWP
Szybki przewodnik montażu i instalacji żyrandola Crystorama 1157-CH-CL-MWP. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować ramiona, złożyć kolumnę centralną oraz zawiesić kryształy.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ten dokument zawiera instrukcje montażu i instalacji żyrandola Crystorama 1157-CH-CL-MWP. str. 1
Najważniejsze czynności
- Instalacja ramion (6", 10" i 15") str. 1
- Montaż kolumny środkowej str. 1
- Montaż i podłączenie elektryczne str. 1
- Zawieszanie kryształów str. 1
Pierwsze uruchomienie
- Wymagania dotyczące żarówek: 20x żarówka z gwintem Candelabra, maks. 40 W (zalecane LED) str. 1
- Instalacja musi być wykonana przez licencjonowanego elektryka str. 1
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Żarówki | 20x Candelabra Base, maks. 40 W | Wymagane źródło światła | str. 1 |
| Klasa odporności | Damp rated | Oprawa przystosowana do pomieszczeń o podwyższonej wilgotności | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu str. 1
- Wykaz części str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Żyrandol Crystorama 1157-CH-CL-MWP wymaga montażu przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne. Oprawa jest przystosowana do pracy w pomieszczeniach o podwyższonej wilgotności (Damp rated). Do działania wymagane jest 20 żarówek z gwintem Candelabra (maks. 40W każda; zalecane żarówki LED).
Montaż ramion
Proces montażu ramion jest kluczowy dla stabilności konstrukcji:
- Połóż części żyrandola na miękkiej powierzchni.
- Lekko poluzuj śruby na płycie metalowej.
- Przeciągnij wtyczkę żeńską przez otwór w górnej płycie metalowej.
- Połącz wtyczkę męską ramienia z wtyczką żeńską.
- Wsuń koniec ramienia z metalową wypustką przez otwór, aż zostanie zatrzymany.
- Przekręć ramię w kierunku przeciwnym do ruchu wskazówek zegara, aż wypustki zablokują się na śrubach.
- Dokręć śruby zabezpieczające ramię. Powtórz czynność dla wszystkich ramion (6", 10" i 15").
Montaż kolumny centralnej
Montaż kolumny wymaga zachowania odpowiedniej kolejności elementów:
- Wkręć rurkę gwintowaną w złącze na dole kolumny centralnej (Center Column Kit 2).
- Nałóż kolejno: szklany wazon (glass vase), pierścień (check ring), metalową podkładkę, miseczkę (bobeche) oraz kolejną metalową podkładkę.
- Zabezpiecz całość za pomocą końcówki (finial).
- Połącz zestaw kolumny 1 z zestawem kolumny 2.
Instalacja elektryczna i zawieszenie
- Zamontuj osprzęt montażowy na belce sufitowej.
- Dostosuj długość łańcucha do pożądanej wysokości zawieszenia.
- Podnieś żyrandol, wykonaj połączenia elektryczne, a następnie zamocuj czaszę (canopy) nad nyplem montażowym i zabezpiecz pierścieniem kołnierzowym.
Dekoracja kryształami

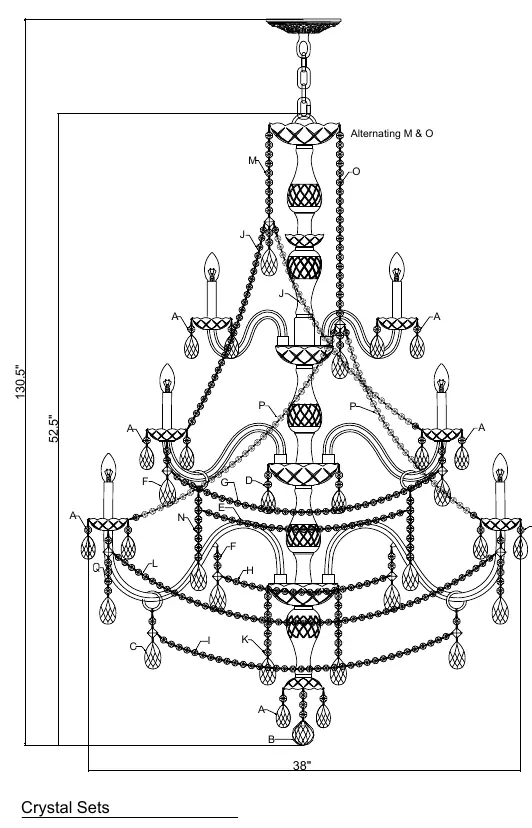

Po zakończeniu montażu mechanicznego i elektrycznego, zawieś kryształy zgodnie z ilustracją. Zestaw zawiera różne rodzaje kryształów (oznaczone literami A-Q), które należy umieścić w odpowiednich miejscach na ramionach i miseczkach żyrandola.
Praktyczna pomoc
Typowe problemy
Trudności z zablokowaniem ramienia w płycie metalowej
Upewnij się, że śruby na płycie są wystarczająco poluzowane przed włożeniem ramienia. Po włożeniu, ramię musi zostać przekręcone w kierunku przeciwnym do ruchu wskazówek zegara, aby wypustki oparły się o śruby.
Brak zasilania po montażu
Sprawdź poprawność połączenia wtyczek męskich i żeńskich wewnątrz płyty metalowej. Upewnij się, że wtyczki zostały wciśnięte do końca.
Przed użyciem
- Wyłącz zasilanie elektryczne w skrzynce bezpieczników.
- Przygotuj miękką powierzchnię (np. koc) do rozłożenia części żyrandola.
- Upewnij się, że posiadasz 20 żarówek z gwintem Candelabra (maks. 40W).
- Sprawdź, czy posiadasz wszystkie elementy wymienione w liście części (Part Numbers).
- Upewnij się, że instalacja elektryczna jest zgodna z lokalnymi przepisami.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 20x Candelabra Base Bulb
- Wymagane 20 żarówek z małym gwintem świecowym.
- 40 Watts Max
- Maksymalna moc jednej żarówki nie może przekraczać 40W.
Ilustracje i schematy

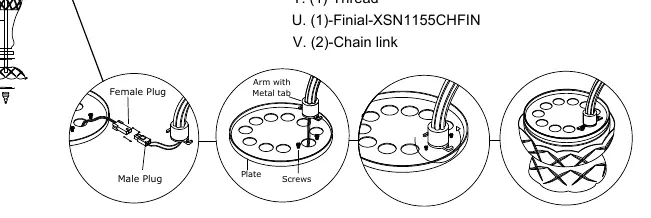

- Schemat na stronie 2 pokazuje szczegółowe połączenie wtyczek (male/female) oraz sposób blokowania ramienia na śrubach płyty.
- Rysunek techniczny na stronie 1 przedstawia kolejność nakładania elementów na kolumnę centralną (waza, bobeche, podkładki).
Zgodność modelu
- Zalecane stosowanie żarówek LED dla wydłużonej żywotności.
- Produkt zawiera ołów – należy zachować ostrożność zgodnie z ostrzeżeniem California Proposition 65.
