Niniejsza instrukcja dotyczy montażu żyrandola Crystorama 1157-PB-CL-MWP. Ze względu na złożoność konstrukcji oraz wymogi bezpieczeństwa elektrycznego, instalacja musi zostać przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi.
Bezpieczeństwo i przygotowanie
- Zagrożenie elektryczne: Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie.
- Miejsce montażu: Lampa posiada klasę odporności "Damp rated", co oznacza, że może być stosowana w pomieszczeniach o podwyższonej wilgotności.
- Przygotowanie: Rozłóż wszystkie elementy na miękkiej powierzchni, aby uniknąć zarysowań podczas montażu.
- Ostrzeżenie: Produkt może zawierać ołów (zgodnie z kalifornijską ustawą Proposition 65).
Montaż ramion
- Lekko poluzuj śruby na płycie metalowej.
- Przeciągnij wtyczkę żeńską przez otwór w górnej płycie metalowej.
- Połącz wtyczkę męską ramienia z wtyczką żeńską.
- Wsuń koniec ramienia z metalową wypustką przez otwór, aż zostanie zablokowany (przewody powinny schować się wewnątrz płyty).
- Przekręć metalową wypustkę w kierunku przeciwnym do ruchu wskazówek zegara, aż oba elementy zablokują się na śrubach.
- Dokręć śrubę zabezpieczającą ramię. Powtórz proces dla wszystkich ramion (6", 10" i 15").
Montaż kolumny centralnej
- Przykręć zestaw kolumny centralnej 1 do zestawu kolumny centralnej 2.
- Wkręć rurkę gwintowaną w złącze na dole zestawu kolumny centralnej 2.
- Nałóż kolejno: szklany wazon, pierścień centrujący, metalową podkładkę, miseczkę (bobeche) oraz kolejną metalową podkładkę.
- Zabezpiecz całość za pomocą końcówki (finial).
Instalacja i podłączenie
- Zamontuj osprzęt montażowy na belce stropowej.
- Dostosuj długość łańcucha do pożądanej wysokości zawieszenia.
- Podnieś żyrandol, wykonaj podłączenie elektryczne, zamocuj czaszę (canopy) nad nyplem montażowym i zabezpiecz pierścieniem kołnierzowym.
Dekoracja kryształami

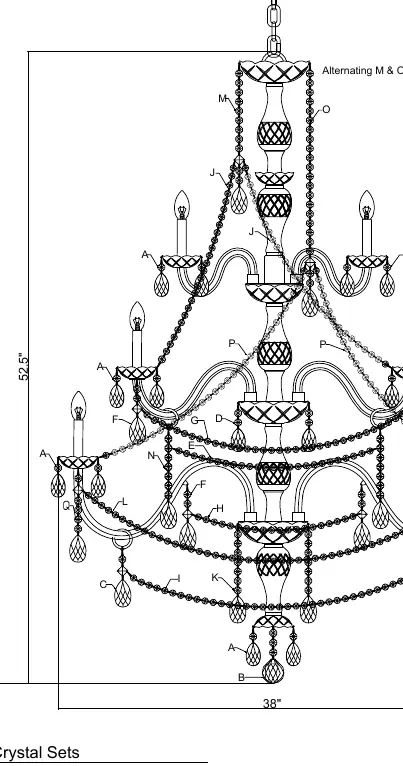

Po zawieszeniu i podłączeniu lampy należy przystąpić do dekoracji kryształami zgodnie z ilustracjami zawartymi w instrukcji. Zestawy kryształów (oznaczone literami A-Q) należy montować w odpowiednich miejscach na ramionach i korpusie lampy.
Dane techniczne
- Źródło światła: 20 żarówek z gwintem Candelabra (E12).
- Moc: Zalecane 40W, maksymalnie 40W na żarówkę.
- Zalecenie: Używaj żarówek LED dla wydłużenia żywotności i oszczędności energii.
Praktyczna pomoc
Typowe problemy
Ramiona żyrandola są luźne po montażu
Upewnij się, że metalowa wypustka została przekręcona w kierunku przeciwnym do ruchu wskazówek zegara do momentu zablokowania na śrubach, a następnie dokręć śrubę zabezpieczającą.
Trudności z dopasowaniem wtyczek wewnątrz płyty
Upewnij się, że przewody są poprawnie wciągnięte do wnętrza płyty metalowej podczas wsuwania ramienia, aby nie blokowały mechanizmu.
Przed użyciem
- Zatrudnij wykwalifikowanego elektryka do instalacji.
- Przygotuj miękką powierzchnię do rozłożenia części.
- Upewnij się, że zasilanie jest wyłączone.
- Przygotuj 20 żarówek z gwintem Candelabra (maks. 40W każda).
- Sprawdź, czy wszystkie elementy zestawu (A-Q) są kompletne zgodnie z listą części.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Candelabra Base
- Standardowy gwint żarówki typu E12.
Ilustracje i schematy

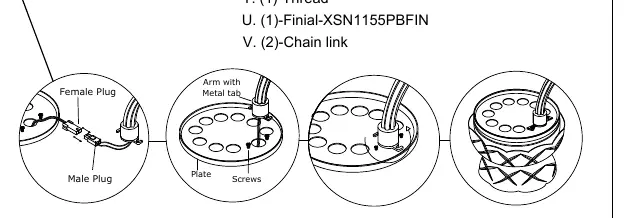

- Schemat na stronie 2 pokazuje szczegółowe połączenie wtyczek męskich i żeńskich wewnątrz płyty montażowej ramienia.

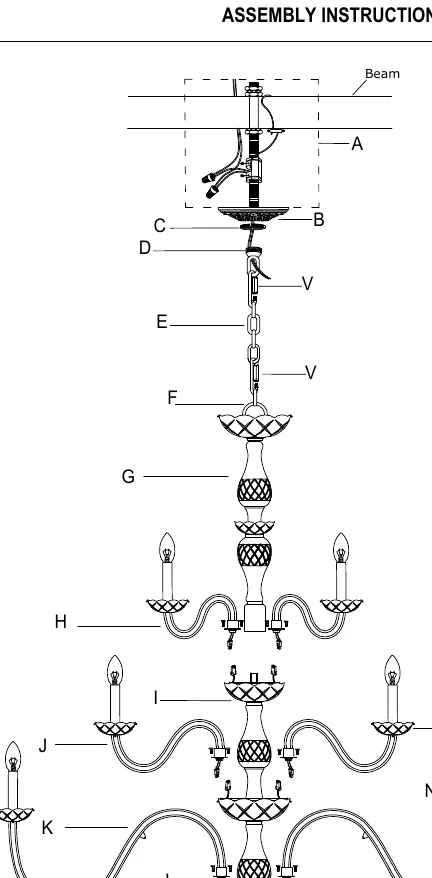

- Rysunek techniczny na stronie 2 przedstawia kolejność montażu elementów kolumny centralnej (wazon, podkładki, bobeche).
Zgodność modelu
- Produkt wymaga instalacji zgodnie z National Electric Code i lokalnymi przepisami.
