Instrukcja obsługi żyrandola Crystorama 130-MK Calypso
Poznaj instrukcję montażu i obsługi żyrandola Crystorama 130-MK Calypso. Dowiedz się, jak bezpiecznie zawiesić lampę, zamontować kryształy oraz dobrać odpowiednie żarówki.
Źródłowy PDF: English · opis: polski
Spis treści
Najważniejsze informacje z instrukcji
Instrukcja dotyczy montażu i konserwacji żyrandola Crystorama 130-MK Calypso. Produkt jest przeznaczony do montażu wewnątrz pomieszczeń i posiada klasę odporności na wilgoć (Damp rated). Ze względów bezpieczeństwa, instalacja musi zostać przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi.
Wymagania techniczne
- Źródło światła: 3 żarówki z gwintem Candelabra.
- Moc: Zalecane 40W, maksymalnie 60W na żarówkę.
- Zalecenie: Producent zaleca stosowanie żarówek LED w celu wydłużenia żywotności oprawy.
Montaż wiszący
- Określ preferowaną wysokość zawieszenia i dostosuj długość łańcucha.
- Otwórz jedno ogniwo łańcucha, połącz je z pętlą oprawy i zamknij ogniwo. Powtórz czynność dla połączenia z pętlą podsufitki.
- Wkręć śruby montażowe w otwory listwy montażowej i dokręć je za pomocą małej nakrętki sześciokątnej.
- Przymocuj listwę montażową do puszki elektrycznej za pomocą śrub.
- Podnieś podsufitkę, przeprowadzając śruby montażowe przez otwory w podsufitce, a następnie zabezpiecz ją nakrętką kulową.
Montaż sufitowy
- Poluzuj nakrętkę sześciokątną podsufitki i zdemontuj ją.
- Zdejmij pętlę z górnej części oprawy.
- Nałóż podsufitkę, podkładkę metalową i podkładkę zabezpieczającą na trzpień, a następnie zabezpiecz nakrętką sześciokątną.
- Wkręć śruby montażowe w otwory listwy montażowej i dokręć je małą nakrętką sześciokątną.
- Przymocuj listwę montażową do puszki elektrycznej za pomocą śrub.
- Podnieś podsufitkę, przeprowadzając śruby montażowe przez otwory w podsufitce, a następnie zabezpiecz ją nakrętką kulową.
Instalacja kryształów
Po zamontowaniu oprawy i wkręceniu żarówek należy zawiesić elementy dekoracyjne:
- Kryształy A i B: Zawieszaj naprzemiennie na metalowym pierścieniu oraz dolnym koszu.
- Kryształ C: Zawieś na samym dole dolnego kosza.
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy żarówki są poprawnie wkręcone w oprawki oraz czy zasilanie w puszce elektrycznej jest włączone.
Brakujące elementy montażowe
Sprawdź listę części w instrukcji (strona 2) i porównaj z zawartością opakowania. Jeśli brakuje części, skontaktuj się z dystrybutorem.
Przed użyciem
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
- Upewnij się, że posiadasz 3 żarówki z gwintem Candelabra.
- Sprawdź, czy posiadasz wszystkie elementy montażowe wymienione w instrukcji.
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Przygotuj narzędzia niezbędne do montażu (śrubokręt, szczypce).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Klasa szczelności
- Damp rated (odporna na wilgoć, nadaje się do łazienek lub zadaszonych tarasów).
Ilustracje i schematy

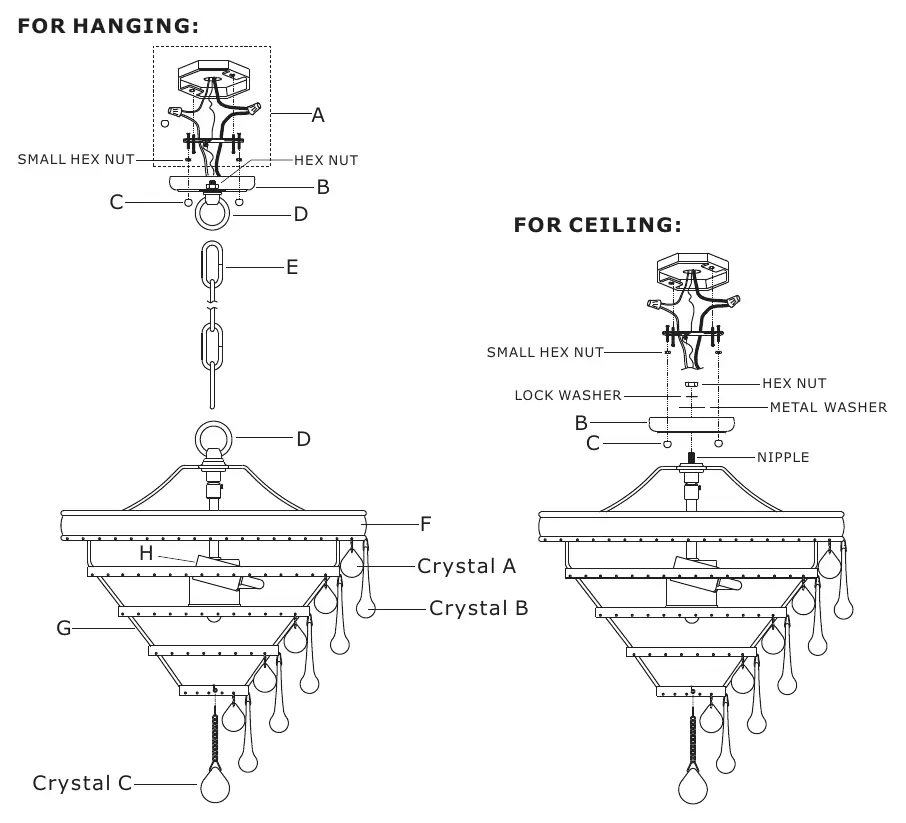

- Schemat montażu wiszącego pokazuje sposób łączenia ogniw łańcucha z pętlą oprawy.
- Schemat montażu sufitowego ilustruje kolejność nakładania podsufitki, podkładek i nakrętek na gwintowany trzpień.
Zgodność modelu
- Produkt przeznaczony do montażu wewnątrz pomieszczeń.
- Zalecane stosowanie żarówek LED dla wydłużonej żywotności.
