Instrukcja obsługi żyrandola Crystorama 131-MK-CEILING
Szybki przewodnik montażu żyrandola Crystorama 131-MK-CEILING. Instrukcje instalacji wiszącej i sufitowej, lista części oraz wskazówki dotyczące zawieszania kryształów.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Niniejsza instrukcja zawiera wytyczne dotyczące montażu i instalacji żyrandola Crystorama 131-MK-CEILING, w tym procedury dla montażu wiszącego oraz bezpośrednio do sufitu. str. 1
Najważniejsze czynności
- Montaż wiszący: dopasowanie wysokości łańcucha, podłączenie do pętli oprawy i sufitu, montaż wspornika. str. 1
- Montaż sufitowy: demontaż pętli, montaż podsufitki bezpośrednio do wspornika. str. 1
- Zawieszanie kryształów: naprzemienne zawieszanie kryształów typu A i B na pierścieniu i koszu. str. 1
Pierwsze uruchomienie
- Po zakończeniu montażu mechanicznego i zawieszeniu kryształów, należy zainstalować żarówkę (brak w zestawie) w oprawce. str. 1
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Żarówka | 1-Medium Base | Typ wymaganej żarówki | str. 1 |
| Moc żarówki | 40W (zalecane), 60W (maks.) | Zalecana i maksymalna moc żarówki | str. 1 |
| Klasa odporności | Damp rated | Odporność na wilgoć | str. 1 |
| Wymiary (szerokość) | 7-1/4" | Szerokość oprawy | str. 1 |
| Wymiary (wysokość wisząca) | 13-3/4" | Wysokość całkowita w konfiguracji wiszącej | str. 1 |
| Wymiary (wysokość sufitowa) | 13" | Wysokość całkowita w konfiguracji sufitowej | str. 1 |
| Wymiary (podsufitka) | 5-7/8" x 1-1/8" | Wymiary elementu montażowego | str. 1 |
| Łańcuch | 72", 4mm grubości | Specyfikacja łańcucha | str. 2 |
Gdzie szukać w PDF
- Instrukcja montażu, ostrzeżenia i specyfikacje str. 1
- Lista części i schematy montażowe str. 2
Spis treści
Najważniejsze informacje
Przed przystąpieniem do montażu żyrandola Crystorama 131-MK-CEILING należy wyłączyć zasilanie elektryczne. Wszystkie prace instalacyjne powinny być wykonywane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi. Oprawa posiada klasę odporności na wilgoć (Damp rated), co pozwala na montaż w pomieszczeniach o podwyższonej wilgotności.
Specyfikacja techniczna
- Typ żarówki: 1x Medium Base (standardowy gwint E26/E27).
- Moc: Zalecana 40W, maksymalna 60W.
- Zalecenie: Zaleca się stosowanie żarówek LED dla wydłużonej żywotności.
Instalacja wisząca
- Określ preferowaną wysokość zawieszenia i dostosuj długość łańcucha.
- Otwórz ogniwo łańcucha, połącz je z pętlą oprawy i zamknij ogniwo. Powtórz czynność dla połączenia z pętlą czaszy (canopy).
- Wkręć śruby montażowe w otwory listwy montażowej i dokręć małą nakrętką sześciokątną.
- Przymocuj listwę montażową do puszki elektrycznej za pomocą śrub.
- Podnieś czaszę, przeprowadzając śruby montażowe przez otwory w czaszy, a następnie zabezpiecz nakrętką kulową.
- Zainstaluj żarówkę (brak w zestawie) w gnieździe.
Instalacja sufitowa
- Poluzuj nakrętkę sześciokątną czaszy i zdemontuj ją.
- Zdejmij pętlę z górnej części oprawy.
- Nałóż czaszę, podkładkę metalową i podkładkę zabezpieczającą na nypel, a następnie zabezpiecz nakrętką sześciokątną.
- Wkręć śruby montażowe w otwory listwy montażowej i dokręć małą nakrętką sześciokątną.
- Przymocuj listwę montażową do puszki elektrycznej za pomocą śrub.
- Podnieś czaszę, przeprowadzając śruby montażowe przez otwory w czaszy, a następnie zabezpiecz nakrętką kulową.
- Zainstaluj żarówkę (brak w zestawie) w gnieździe.
Montaż kryształów
Po zamontowaniu oprawy należy zawiesić elementy szklane:
- Zawieszaj kryształy na metalowym pierścieniu i dolnym koszu, naprzemiennie stosując kryształy typu A i B.
- Na samym dole dolnego kosza zawieś kryształ typu C.
Lista części
Zestaw zawiera:
- Elementy montażowe (śruby, listwa).
- Czasza (Canopy).
- Pętla (Loop).
- Łańcuch.
- Metalowy pierścień i dolny kosz.
- Kryształy typu A, B oraz C (z łańcuszkiem).
Praktyczna pomoc
Typowe problemy
Żarówka nie świeci
Sprawdź, czy żarówka jest poprawnie wkręcona w gniazdo oraz czy zasilanie w puszce elektrycznej jest włączone.
Kryształy nie pasują lub wyglądają niesymetrycznie
Upewnij się, że naprzemiennie zawieszasz kryształy typu A i B na pierścieniu i koszu zgodnie z instrukcją.
Przed użyciem
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
- Upewnij się, że posiadasz żarówkę z gwintem Medium Base (max 60W).
- Sprawdź, czy wszystkie elementy z listy części są obecne w opakowaniu.
- Zatrudnij wykwalifikowanego elektryka do montażu.
- Upewnij się, że puszka elektryczna jest odpowiednio zamocowana.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Strona 1 zawiera schemat montażu kryształów oraz wymiary oprawy.

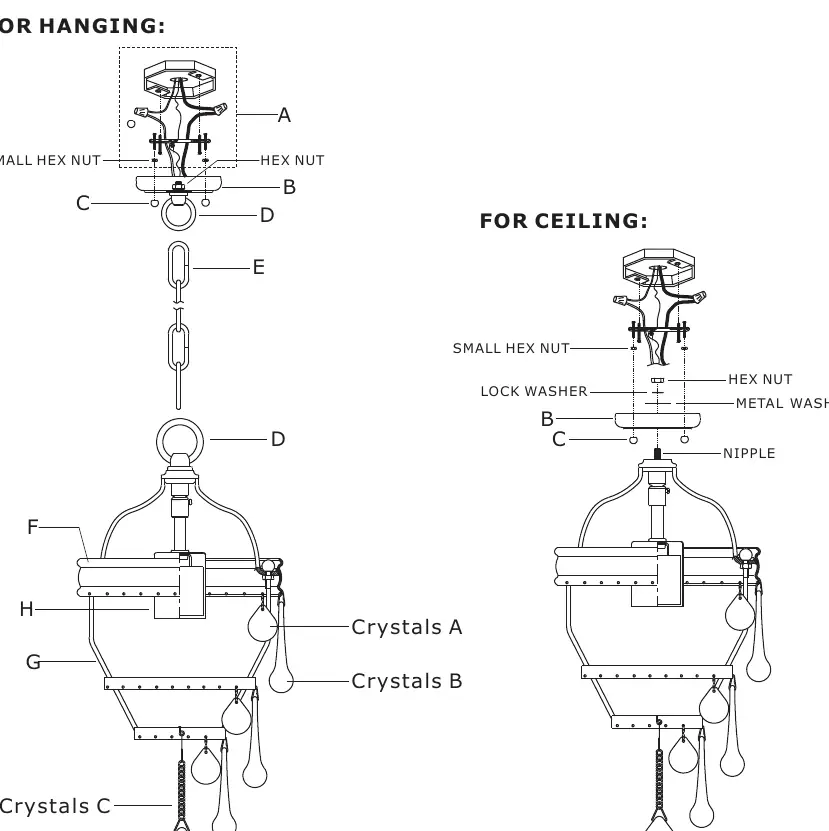

- Strona 2 zawiera szczegółowy schemat części (exploded view) dla instalacji wiszącej i sufitowej.
Zgodność modelu
- Oprawa wymaga puszki elektrycznej zgodnej z National Electric Code.
- Nie używać żarówek o mocy przekraczającej 60W.
