Instrukcja montażu żyrandola kryształowego Crystorama 1005-CH-CL-MWP
Kompletny przewodnik montażu i instalacji żyrandola Crystorama 1005-CH-CL-MWP. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować ramiona, zawiesić kryształy i przygotować lampę do użytku.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ta instrukcja zawiera szczegółowe wskazówki dotyczące montażu i instalacji żyrandola Crystorama 1005-CH-CL-MWP. str. 1
Najważniejsze czynności
- Zatrudnij wykwalifikowanego elektryka do instalacji komponentów elektrycznych. str. 1
- Zmontuj kolumnę środkową i dolną misę. str. 1
- Zamontuj szklane ramiona, podłączając wtyczki. str. 1
- Zawieś żyrandol i wykonaj połączenia elektryczne. str. 1
- Udekoruj żyrandol kryształami zgodnie z ilustracją. str. 1
Pierwsze uruchomienie
- Przygotuj miejsce montażu, przykrywając je miękką tkaniną. str. 1
- Przykręć zestaw kolumny środkowej do puszki rozdzielczej. str. 1
- Zamontuj dolną misę, pierścień kontrolny i dolną miseczkę (bobeche). str. 1
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Typ żarówki | Candelabra Base | Wymagany typ podstawy żarówki | str. 1 |
| Liczba żarówek | 5 | Wymagana liczba żarówek | str. 1 |
| Moc żarówki | 40W zalecane, 60W maks. | Zalecana i maksymalna moc żarówek | str. 1 |
| Klasa szczelności | Dry rated | Przeznaczenie do suchych pomieszczeń | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i specyfikacja kryształów str. 1
- Lista części i schematy str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do montażu żyrandola Crystorama 1005-CH-CL-MWP należy bezwzględnie wyłączyć zasilanie elektryczne. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi. Lampa posiada klasę szczelności Dry rated, co oznacza, że jest przeznaczona wyłącznie do użytku w suchych pomieszczeniach.
Przygotowanie do montażu
- Rozłóż wszystkie elementy żyrandola na miękkiej powierzchni, aby uniknąć zarysowań.
- Upewnij się, że posiadasz 5 żarówek z gwintem Candelabra (zalecane LED).
- Zalecana moc żarówek to 40W, maksymalna dopuszczalna moc to 60W.
Instrukcja montażu krok po kroku
- Przykręć zestaw kolumny środkowej do puszki rozdzielczej.
- Umieść dolną misę, pierścień zabezpieczający, dolną miseczkę (bobeche) oraz kolejny pierścień zabezpieczający nad dolną puszką rozdzielczą. Zabezpiecz całość za pomocą zwieńczenia (finial).
- Montaż ramion: Poluzuj lekko śruby na górnej płycie nad puszką rozdzielczą. Przeciągnij żeńską wtyczkę przez otwór w płycie. Połącz męską wtyczkę ramienia z żeńską wtyczką. Wsuń koniec ramienia z metalowym zaczepem przez otwór, aż zostanie zablokowany (przewody powinny schować się wewnątrz płyty). Przekręć metalowy zaczep w lewo, aż zablokuje się na śrubach, a następnie dokręć śruby mocujące ramię. Powtórz dla wszystkich ramion.
- Zamontuj ozdoby (scrolls) na uchwytach i umieść miseczki (bobeche) nad oprawkami żarówek.
- Zamontuj listwę montażową do puszki elektrycznej w suficie.
- Dostosuj żądaną wysokość zawieszenia poprzez regulację długości łańcucha.
- Podnieś żyrandol, wykonaj połączenia elektryczne, zamontuj czaszę (canopy) nad listwą montażową i zabezpiecz pierścieniem kołnierzowym.
- Zawieś kryształy zgodnie z ilustracją.
Zestawy kryształów
Żyrandol wymaga precyzyjnego rozmieszczenia elementów kryształowych:
- Zestawy A i B: 14mm kryształy z zawieszkami AS9-1.5".
- Zestaw C: Pierścień, kwadrat, 14mm kryształy z zawieszką AS9-2".
- Zestaw D: 13 sztuk 14mm kryształów.
- Zestaw E: 14mm kryształ z zawieszką AS9-2".
- Zestaw F: 14mm kryształy z kulą AS8-40mm.
- Zestaw G: Pierścień, 14mm kryształ z zawieszką AS9-2.5".
Praktyczna pomoc
Typowe problemy
Ramiona żyrandola są luźne lub nie trzymają się stabilnie
Upewnij się, że metalowy zaczep ramienia został prawidłowo włożony przez otwór w płycie i przekręcony w lewo, aby zablokować się na śrubach przed ich dokręceniem.
Brak zasilania po montażu
Sprawdź poprawność połączenia wtyczek męskich i żeńskich wewnątrz górnej płyty oraz upewnij się, że przewody nie zostały uszkodzone podczas wsuwania ramion.
Przed użyciem
- Wyłącz zasilanie elektryczne w głównym panelu.
- Przygotuj miękką powierzchnię do rozłożenia części.
- Upewnij się, że posiadasz 5 żarówek z gwintem Candelabra.
- Sprawdź, czy wszystkie elementy zestawu kryształów są kompletne zgodnie z listą A-G.
- Upewnij się, że posiadasz odpowiednie narzędzia do montażu listwy sufitowej.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 5x Candelabra Base Bulb
- Wymagane 5 żarówek z małym gwintem (świecowym).
- 40W recommended / 60W Max
- Zalecana moc żarówek to 40W, maksymalna dopuszczalna to 60W.
Ilustracje i schematy

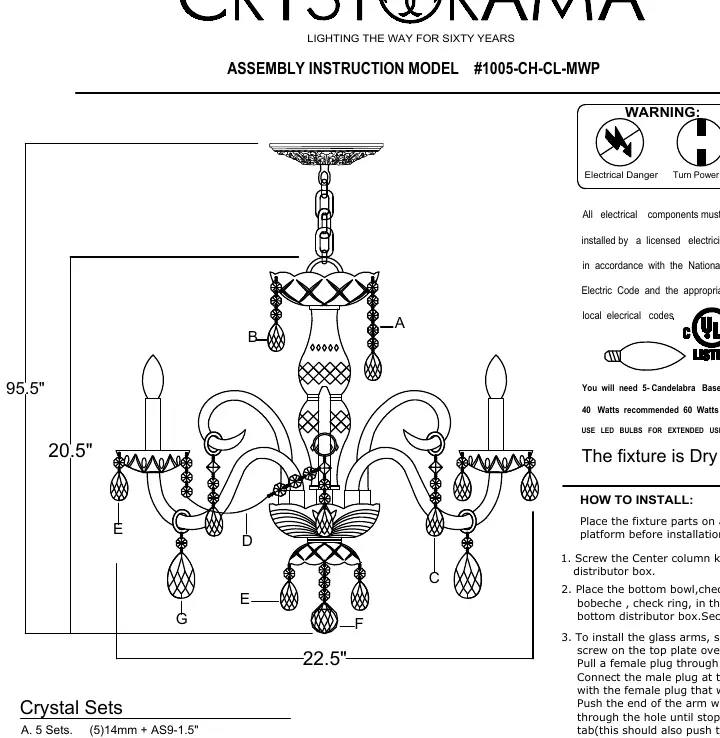

- Schemat na stronie 1 przedstawia ogólną budowę żyrandola i rozmieszczenie zestawów kryształów.

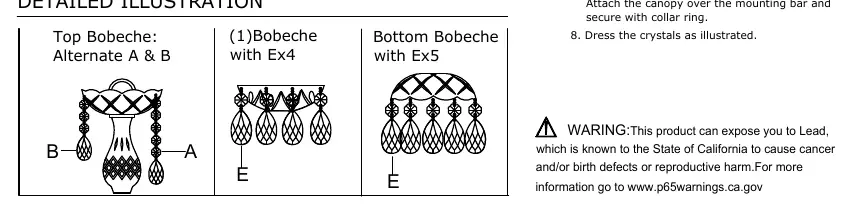

- Szczegółowa ilustracja na stronie 1 pokazuje sposób montażu miseczek (bobeche) na ramionach.

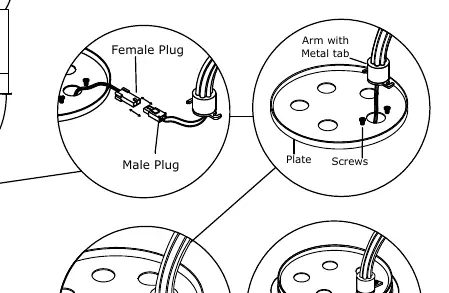

- Schemat na stronie 2 przedstawia rozstrzelony widok części (Part Number) oraz szczegółowy mechanizm blokowania ramienia za pomocą metalowego zaczepu.
Zgodność modelu
- Zalecane stosowanie żarówek LED dla wydłużenia żywotności i mniejszego nagrzewania się oprawy.
