Instrukcja obsługi żyrandola kryształowego Crystorama 1110-CH-CL-MWP

Kompletny przewodnik montażu i instalacji żyrandola kryształowego Crystorama 1110-CH-CL-MWP. Instrukcja zawiera szczegółowe kroki podłączenia ramion, montażu elektrycznego oraz schemat rozmieszczenia kryształów.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Niniejsza instrukcja zawiera wytyczne dotyczące montażu i instalacji żyrandola Crystorama 1110-CH-CL-MWP. str. 1

Najważniejsze czynności

Montaż ramion żyrandola str. 1
Montaż dolnej misy i wykończenia str. 1
Podłączenie elektryczne str. 1
Zawieszenie kryształów str. 1

Pierwsze uruchomienie

Przygotowanie części na miękkiej powierzchni str. 1
Montaż ramion str. 1
Montaż dolnej misy str. 1
Montaż wspornika montażowego str. 1
Regulacja łańcucha str. 1
Podłączenie przewodów i montaż czaszy str. 1

Pokaż 2 kolejne odpowiedzi Pokaż mniej

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Typ żarówki	Candelabra Base	Wymagany typ podstawy żarówki	str. 1
Liczba żarówek	10	Wymagana liczba żarówek	str. 1
Moc żarówki	40W zalecane, 60W maks.	Zalecana i maksymalna moc żarówek	str. 1
Klasa szczelności	Dry rated	Przeznaczenie do suchych pomieszczeń	str. 1

Gdzie szukać w PDF

Instrukcja montażu i lista kryształów str. 1
Lista części i schemat str. 2

Spis treści

Najważniejsze informacje z instrukcji

Przed przystąpieniem do montażu żyrandola Crystorama 1110-CH-CL-MWP należy bezwzględnie wyłączyć zasilanie elektryczne. Instalacja musi zostać przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi. Produkt posiada klasę szczelności Dry rated, co oznacza, że jest przeznaczony wyłącznie do użytku w suchych pomieszczeniach.

Wymagania dotyczące oświetlenia: Żyrandol wymaga 10 żarówek z gwintem Candelabra. Zalecana moc to 40W, maksymalna moc to 60W na żarówkę. Producent zaleca stosowanie żarówek typu LED w celu wydłużenia żywotności urządzenia.

Instrukcja montażu ramion

Montaż ramion żyrandola wymaga precyzyjnego połączenia przewodów:

Połóż części żyrandola na miękkiej powierzchni, aby uniknąć zarysowań.
Lekko poluzuj śruby na płycie metalowej.
Przeciągnij wtyczkę żeńską przez otwór w górnej płycie metalowej.
Połącz wtyczkę męską znajdującą się na końcu ramienia z wtyczką żeńską.
Wsuń koniec ramienia z metalowym zaczepem przez otwór, aż zostanie zatrzymany.
Przekręć metalowy zaczep w kierunku przeciwnym do ruchu wskazówek zegara, aż oba elementy zablokują się na poluzowanych śrubach.
Dokręć śruby mocujące ramię. Powtórz proces dla wszystkich ramion.

Montaż dolnej części i zawieszenie

Umieść dolną misę, dwie metalowe podkładki oraz dolny talerzyk (bobeche) nad skrzynką rozdzielczą w odpowiedniej kolejności.
Zabezpiecz całość za pomocą końcówki (finial).
Zamontuj listwę montażową do puszki elektrycznej.
Dostosuj żądaną wysokość zawieszenia, regulując długość łańcucha.
Podnieś żyrandol, wykonaj podłączenie przewodów elektrycznych, a następnie zamocuj czaszę (canopy) za pomocą pierścienia kołnierzowego.
Na samym końcu zawieś kryształy zgodnie z załączonym schematem (zestawy A-P).

Konserwacja i bezpieczeństwo

Produkt zawiera ołów, który jest znany w stanie Kalifornia jako czynnik powodujący raka lub wady wrodzone. Należy unikać bezpośredniego kontaktu z elementami zawierającymi ołów. Wszelkie prace konserwacyjne powinny być wykonywane przy wyłączonym zasilaniu.

Praktyczna pomoc

Typowe problemy

Ramiona żyrandola są luźne lub nie trzymają się stabilnie

Upewnij się, że metalowy zaczep na końcu ramienia został przekręcony w lewo, aby zablokować się na śrubach, a następnie mocno dokręć śruby mocujące ramię do płyty.

Trudności z podłączeniem wtyczek ramion

Upewnij się, że wtyczka żeńska została w pełni wyciągnięta przez otwór w płycie metalowej przed próbą połączenia z wtyczką męską ramienia.

Przed użyciem

Wyłącz zasilanie elektryczne w miejscu montażu.
Przygotuj miękką powierzchnię (np. koc) do rozłożenia części.
Upewnij się, że posiadasz 10 żarówek z gwintem Candelabra (maks. 60W).
Sprawdź, czy posiadasz wszystkie elementy wymienione w liście części (Part Numbers).
Upewnij się, że instalację przeprowadza licencjonowany elektryk.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Candelabra Base: Standardowy gwint żarówki typu E12 (mały gwint świecowy).

Ilustracje i schematy

Schemat połączenia ramion pokazuje mechanizm wtykowy (male/female plug) oraz sposób blokowania ramienia w płycie za pomocą metalowego zaczepu.

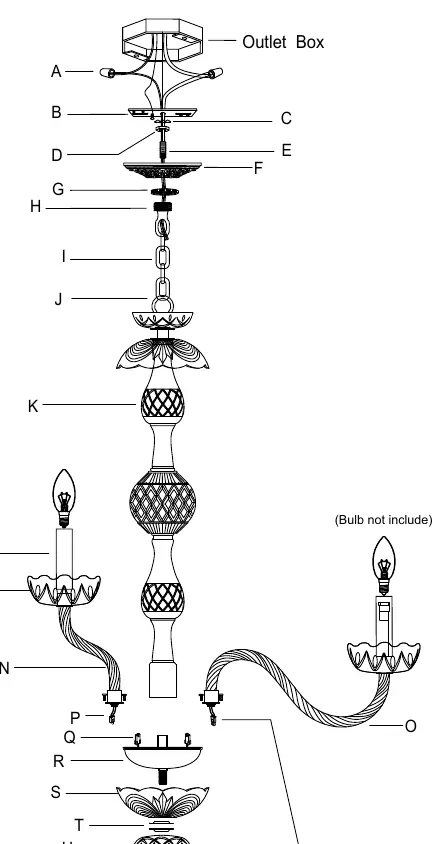

Rysunek części (Part Number) przedstawia kolejność montażu dolnej misy, podkładek i bobeche na skrzynce rozdzielczej.

Zgodność modelu

Produkt wymaga montażu do standardowej puszki elektrycznej (outlet box).
