Instrukcja obsługi żyrandola Crystorama 1130-PB-CL-MWP
Szybki przewodnik po montażu i instalacji żyrandola Crystorama 1130-PB-CL-MWP. Dowiedz się, jak poprawnie podłączyć ramiona, zamontować kryształy oraz jakie żarówki są wymagane.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ta instrukcja zawiera wskazówki dotyczące montażu i instalacji żyrandola Crystorama 1130-PB-CL-MWP. str. 1
Najważniejsze czynności
- Montaż ramion (6" i 10") str. 1
- Montaż kolumny środkowej i dolnej misy str. 1
- Mocowanie żyrandola do puszki elektrycznej str. 1
- Zawieszanie kryształów str. 1
Pierwsze uruchomienie
- Wyłącz zasilanie przed rozpoczęciem prac. str. 1
- Instalacja musi być wykonana przez licencjonowanego elektryka. str. 1
- Zainstaluj 10 żarówek z gwintem Candelabra (zalecane 40W, maks. 60W). str. 1
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Żarówki | 10x Candelabra Base | Wymagane żarówki | str. 1 |
| Moc żarówek | 40W (zalecane), 60W (maks.) | Zalecana i maksymalna moc żarówek | str. 1 |
| Klasa odporności | Damp rated | Odporność na wilgoć | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i lista kryształów str. 1
- Lista części i schemat str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu żyrandola Crystorama model 1130-PB-CL-MWP. Oprawa posiada klasę odporności na wilgoć (Damp rated). Ze względów bezpieczeństwa instalacja musi zostać przeprowadzona przez licencjonowanego elektryka zgodnie z krajowymi i lokalnymi przepisami elektrycznymi. Przed przystąpieniem do prac należy wyłączyć zasilanie.
Wymagania techniczne
- Źródło światła: 10 żarówek z gwintem Candelabra.
- Moc: Zalecana 40W, maksymalna 60W.
- Zalecenie: Stosuj żarówki LED dla wydłużenia żywotności oprawy.
Instrukcja montażu
- Przygotuj miękką powierzchnię (np. tkaninę) i rozłóż na niej części żyrandola.
- Aby zainstalować ramiona, lekko poluzuj śruby na płycie metalowej.
- Przeciągnij wtyczkę żeńską przez otwór w górnej płycie metalowej.
- Połącz wtyczkę męską ramienia z wtyczką żeńską.
- Wsuń koniec ramienia z metalową wypustką przez otwór, aż zostanie zatrzymany. Przekręć wypustkę przeciwnie do ruchu wskazówek zegara, aż oba elementy zablokują się na śrubach. Dokręć śruby zabezpieczające ramię.
- Powtórz proces dla wszystkich ramion 6-calowych, a następnie dla ramion 10-calowych.
- Przykręć zestaw kolumny centralnej do skrzynki rozdzielczej.
- Umieść dolną misę, podkładkę metalową, bobeche i kolejną podkładkę nad skrzynką rozdzielczą. Zabezpiecz końcówką (finial).
- Zamontuj listwę montażową do puszki elektrycznej.
- Dostosuj wysokość zawieszenia i długość łańcucha.
- Podłącz przewody elektryczne, zamontuj czaszę (canopy) i zabezpiecz pierścieniem kołnierzowym.
Montaż kryształów

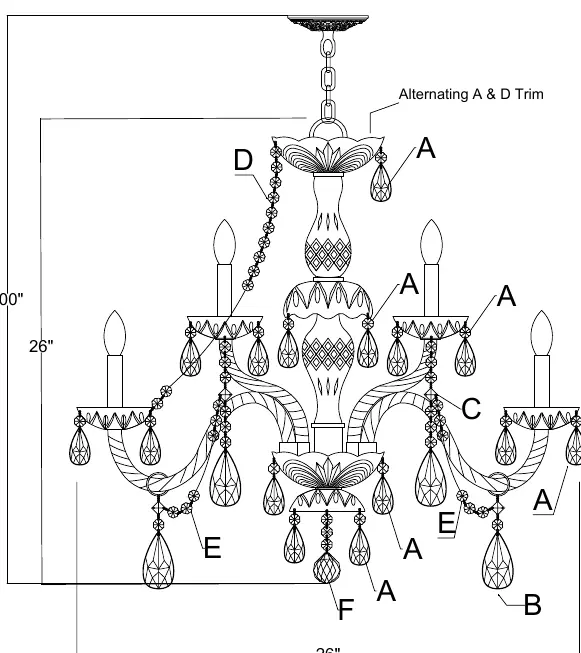

Kryształy należy zawiesić zgodnie z ilustracją na stronie 1. Zestawy kryształów (A-F) są przypisane do konkretnych miejsc na żyrandolu:
- Zestaw A: 60 kompletów (14mm + AS9-2")
- Zestaw B: 5 kompletów (Ring + Square + 14mm + AS9-3")
- Zestaw C: 5 kompletów (3x 14mm + Square + 3x 14mm + AS9-3")
- Zestaw D: 5 kompletów (24x 14mm)
- Zestaw E: 10 kompletów (14x 14mm)
- Zestaw F: 1 komplet (3x 14mm + AS8-40mm Ball)
Praktyczna pomoc
Typowe problemy
Ramiona nie blokują się w płycie metalowej
Upewnij się, że śruby na płycie są lekko poluzowane przed włożeniem ramienia, a następnie przekręć metalową wypustkę przeciwnie do ruchu wskazówek zegara, aby zablokować.
Trudności z podłączeniem elektrycznym
Instalacja musi być wykonana przez licencjonowanego elektryka. Upewnij się, że zasilanie jest wyłączone przed rozpoczęciem prac.
Przed użyciem
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
- Przygotuj miękką powierzchnię (np. tkaninę) do rozłożenia części.
- Upewnij się, że posiadasz 10 żarówek z gwintem Candelabra.
- Sprawdź, czy posiadasz wszystkie elementy wymienione w spisie części.
- Upewnij się, że puszka elektryczna jest odpowiednio przygotowana do montażu listwy.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Candelabra Base
- Standardowy gwint żarówki typu świecowego (E12).
Ilustracje i schematy
- Schemat na stronie 1 pokazuje sposób łączenia ramion z płytą metalową za pomocą wtyczek męskich i żeńskich.

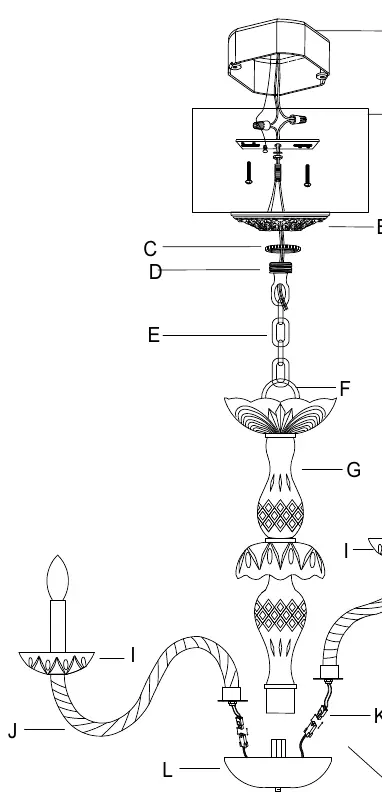

- Schemat na stronie 2 przedstawia rozłożenie części (exploded view) oraz sposób montażu kolumny centralnej.
Zgodność modelu
- Produkt zawiera ołów – należy zachować ostrożność zgodnie z ostrzeżeniem California Proposition 65.
