Instrukcja obsługi żyrandola kryształowego Crystorama 1137-PB-CL-MWP
Szybki przewodnik montażu i instalacji żyrandola kryształowego Crystorama 1137-PB-CL-MWP. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować ramiona, zawiesić kryształy i przygotować lampę do użytku.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ta instrukcja zawiera wskazówki dotyczące montażu i instalacji żyrandola Crystorama 1137-PB-CL-MWP. str. 1
Najważniejsze czynności
- Montaż ramion (6" i 10") str. 1
- Montaż kolumny środkowej str. 1
- Podłączenie przewodów i montaż czaszy str. 1
- Zawieszanie kryształów str. 1
Pierwsze uruchomienie
- Wyłącz zasilanie przed rozpoczęciem prac. str. 1
- Zainstaluj ramiona 6" i 10" zgodnie z instrukcją. str. 1
- Złóż kolumnę środkową i zamontuj wspornik montażowy. str. 1
- Podłącz przewody, zawieś oprawę i zainstaluj żarówki. str. 1
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Żarówki | 12x Candelabra Base | Wymagane źródło światła | str. 1 |
| Moc żarówek | 40W (zalecane), 60W (maks.) | Zalecana i maksymalna moc żarówek | str. 1 |
| Klasa odporności | Damp rated | Oprawa przystosowana do wilgotnych pomieszczeń | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i ostrzeżenia str. 1
- Lista części i schemat str. 2
Spis treści
Najważniejsze informacje
Instrukcja dotyczy montażu żyrandola kryształowego Crystorama model 1137-PB-CL-MWP. Ze względu na charakter urządzenia, wszystkie prace elektryczne muszą być wykonane przez licencjonowanego elektryka zgodnie z krajowymi i lokalnymi przepisami elektrycznymi. Urządzenie posiada klasę odporności na wilgoć "Damp rated". Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie.
Przygotowanie do montażu
Przed rozpoczęciem instalacji należy przygotować miękką powierzchnię (np. przykrytą tkaniną), na której zostaną rozłożone części żyrandola. Zapobiegnie to zarysowaniom kryształów oraz uszkodzeniom wykończenia lampy.
Montaż ramion
- Lekko poluzuj śruby na metalowej płycie.
- Przeciągnij wtyczkę żeńską przez otwór w górnej metalowej płycie.
- Połącz wtyczkę męską znajdującą się na końcu ramienia z wtyczką żeńską.
- Wsuń koniec ramienia z metalową wypustką przez otwór, aż zostanie zatrzymany (przewody powinny schować się wewnątrz płyty).
- Przekręć metalową wypustkę w kierunku przeciwnym do ruchu wskazówek zegara, aż oba elementy zablokują się na poluzowanych śrubach.
- Dokręć śrubę zabezpieczającą ramię. Powtórz proces dla wszystkich ramion 6-calowych oraz 10-calowych (te ostatnie montuje się na dolnym poziomie).
Montaż kolumny środkowej
Umieść podkładkę metalową, miseczkę (bobeche) oraz kolejną podkładkę w odpowiedniej kolejności nad skrzynką rozdzielczą (distributor box-2). Zabezpiecz całość za pomocą zwieńczenia (finial). Przykręć zestaw kolumny środkowej 1 do zestawu kolumny środkowej 2.
Instalacja elektryczna i montaż sufitowy
- Zamontuj listwę montażową do puszki elektrycznej w suficie.
- Określ pożądaną wysokość zawieszenia i dostosuj długość łańcucha.
- Podnieś żyrandol, wykonaj połączenia elektryczne, a następnie zamocuj czaszę (canopy) na listwie montażowej i zabezpiecz pierścieniem kołnierzowym.
Zawieszanie kryształów
Po zakończeniu montażu konstrukcji należy zawiesić kryształy zgodnie z ilustracją. Zestawy kryształów oznaczone są literami od A do H, co odpowiada konkretnym elementom montażowym opisanym w instrukcji.
Dane techniczne
- Źródło światła: 12 żarówek z gwintem Candelabra.
- Moc: Zalecane 40W, maksymalnie 60W na żarówkę.
- Zalecenia: Stosowanie żarówek LED w celu wydłużenia żywotności.
Praktyczna pomoc
Typowe problemy
Ramiona nie blokują się na płycie
Upewnij się, że wtyczki są poprawnie połączone, a metalowa wypustka została przekręcona w lewo, aby zablokować się na śrubach.
Ryzyko uszkodzenia elementów podczas montażu
Zawsze układaj części na miękkiej, wyściełanej tkaniną powierzchni przed instalacją.
Przed użyciem
- Wyłącz zasilanie elektryczne w obwodzie.
- Przygotuj 12 żarówek z gwintem Candelabra.
- Przygotuj miękką powierzchnię do montażu.
- Sprawdź, czy posiadasz wszystkie części wymienione w spisie (A-O).
- Upewnij się, że masz dostęp do drabiny i narzędzi.
Pokaż więcej Pokaż mniej
Ilustracje i schematy

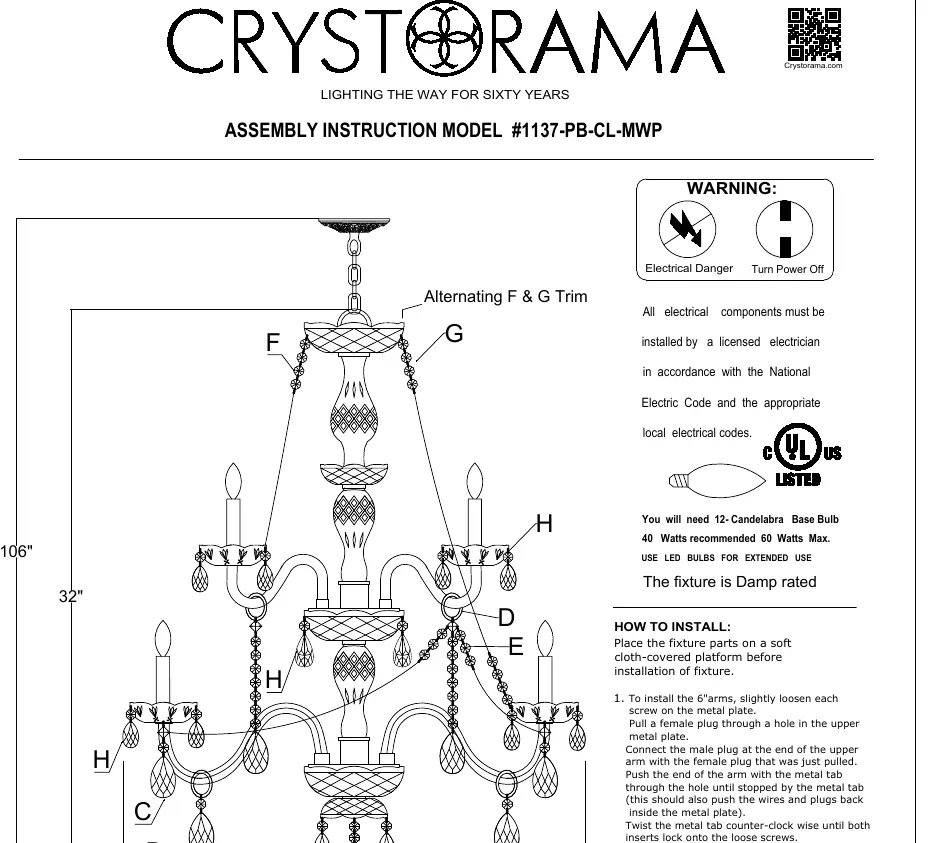

- Schemat połączeń ramion pokazuje sposób łączenia wtyczek męskich i żeńskich oraz blokowanie ramion na płycie metalowej.
- Rysunek części przedstawia kolejność montażu kolumny środkowej, podkładek i miseczek (bobeche).
Zgodność modelu
- Zaleca się stosowanie żarówek LED dla wydłużonej żywotności.
- Instalacja musi być wykonana przez licencjonowanego elektryka.
