Instrukcja obsługi żyrandola kryształowego Crystorama 1138-CH-CL-MWP
Kompletny przewodnik montażu i instalacji żyrandola kryształowego Crystorama 1138-CH-CL-MWP. Instrukcja zawiera szczegółowe kroki łączenia ramion, schematy elektryczne oraz wykaz części.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Niniejsza instrukcja zawiera wskazówki dotyczące montażu i instalacji żyrandola Crystorama 1138-CH-CL-MWP. str. 1
Najważniejsze czynności
- Montaż ramion: poluzuj śruby, podłącz wtyczki, wsuń ramię, przekręć metalową wypustkę i dokręć śruby. str. 1
- Montaż kolumny środkowej i dolnej misy: przykręć kolumnę do skrzynki rozdzielczej, umieść misę, podkładkę, bobeche i wykończenie. str. 1
- Montaż elektryczny i zawieszenie: zamontuj wspornik, wyreguluj łańcuch, podłącz przewody i zamocuj czaszę. str. 1
- Zawieszanie kryształów: udekoruj żyrandol kryształami zgodnie z ilustracją. str. 1
Pierwsze uruchomienie
- Wyłącz zasilanie przed przystąpieniem do prac. str. 1
- Instalacja musi być wykonana przez licencjonowanego elektryka zgodnie z lokalnymi przepisami. str. 1
- Wymagane 8 żarówek z gwintem Candelabra (zalecane 40W, maks. 60W). str. 1
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Typ żarówki | Candelabra Base | Typ gwintu żarówki | str. 1 |
| Liczba żarówek | 8 | Wymagana liczba żarówek | str. 1 |
| Moc żarówki | 40W (zalecane), 60W (maks.) | Zalecana i maksymalna moc żarówek | str. 1 |
| Klasa odporności | Damp rated | Odporność na wilgoć | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i ostrzeżenia str. 1
- Wykaz części i schematy str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Żyrandol Crystorama 1138-CH-CL-MWP jest przeznaczony do montażu wewnątrz pomieszczeń i posiada klasę odporności na wilgoć (Damp rated). Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie.
Wymagania techniczne:
- Źródło światła: 8 żarówek z gwintem Candelabra.
- Moc: Zalecane 40W, maksymalnie 60W na żarówkę.
- Zalecane stosowanie żarówek LED dla wydłużenia żywotności.
Przygotowanie do montażu
Przed rozpoczęciem instalacji przygotuj miękką powierzchnię (np. przykrytą tkaniną), na której rozłożysz części żyrandola, aby uniknąć zarysowań. Upewnij się, że posiadasz wszystkie elementy wymienione w wykazie części, w tym zestaw montażowy, ramiona, kryształy oraz elementy konstrukcyjne.
Montaż ramion
Montaż ramion wymaga precyzyjnego połączenia elektrycznego:
- Lekko poluzuj śruby na metalowej płycie.
- Przeciągnij wtyczkę żeńską przez otwór w górnej metalowej płycie.
- Połącz wtyczkę męską znajdującą się na końcu ramienia z wtyczką żeńską.
- Wsuń koniec ramienia z metalową wypustką przez otwór, aż zostanie zablokowany (przewody powinny schować się wewnątrz płyty).
- Przekręć metalową wypustkę w kierunku przeciwnym do ruchu wskazówek zegara, aż zablokuje się na poluzowanych śrubach.
- Dokręć śruby zabezpieczające ramię. Powtórz czynność dla wszystkich 10 ramion.
Instalacja żyrandola
- Przykręć zestaw kolumny środkowej do skrzynki rozdzielczej.
- Umieść dolną misę, metalową podkładkę, bobeche i kolejną podkładkę nad skrzynką rozdzielczą, a następnie zabezpiecz całość za pomocą zwieńczenia (finial).
- Zamontuj wspornik montażowy do puszki elektrycznej w suficie.
- Dostosuj długość łańcucha do pożądanej wysokości zawieszenia.
- Podnieś żyrandol, wykonaj podłączenie elektryczne, zamontuj czaszę (canopy) na wsporniku montażowym i zabezpiecz pierścieniem kołnierzowym.

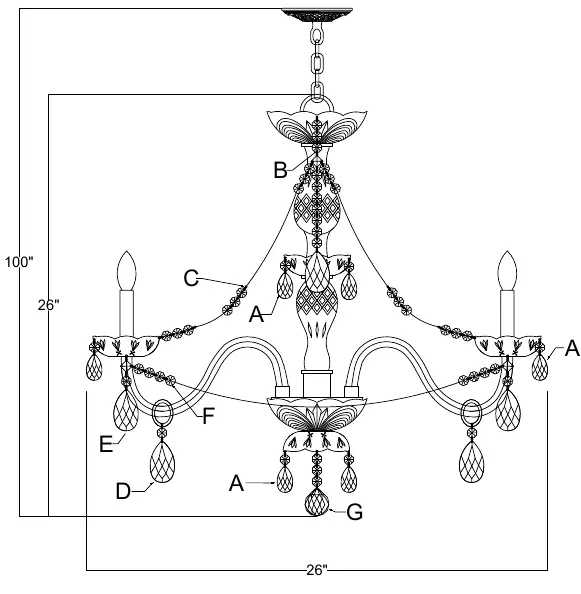

Rozmieszczenie kryształów
Po zakończeniu montażu konstrukcji, zawieś kryształy zgodnie z ilustracją. Zestawy kryształów oznaczone są literami od A do G, co odpowiada konkretnym miejscom na żyrandolu:
- Zestawy A-F: Różne konfiguracje łańcuchów kryształowych.
- Zestaw G: Pojedyncza kula kryształowa.
Praktyczna pomoc
Typowe problemy
Trudności z montażem ramion
Upewnij się, że wtyczki są poprawnie połączone, a metalowa wypustka jest przekręcona w lewo, aby zablokować ramię na śrubach.
Brak oświetlenia po montażu
Sprawdź poprawność połączenia wtyczek wewnątrz płyty montażowej oraz upewnij się, że żarówki są wkręcone prawidłowo.
Przed użyciem
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
- Przygotuj miękką powierzchnię do rozłożenia części.
- Upewnij się, że posiadasz 8 żarówek z gwintem Candelabra.
- Sprawdź, czy posiadasz wszystkie elementy z listy części (A-O).
- Upewnij się, że instalację wykonuje licencjonowany elektryk.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Candelabra Base
- Standardowy gwint żarówki typu E12.
Ilustracje i schematy
- Schemat na stronie 2 szczegółowo pokazuje sposób łączenia wtyczek męskich i żeńskich oraz blokowanie ramienia za pomocą metalowej wypustki.
Zgodność modelu
- Wymaga instalacji przez wykwalifikowanego elektryka.
- Zalecane stosowanie żarówek LED.
