Instrukcja obsługi żyrandola kryształowego Crystorama 1138-PB-CL-MWP
Poznaj instrukcję montażu i instalacji żyrandola kryształowego Crystorama 1138-PB-CL-MWP. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować ramiona oraz zawiesić elementy kryształowe.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Niniejsza instrukcja zawiera wskazówki dotyczące montażu i instalacji żyrandola Crystorama 1138-PB-CL-MWP. str. 1
Najważniejsze czynności
- Montaż ramion: Poluzuj śruby na metalowej płycie, podłącz wtyczki, wsuń ramię, zablokuj metalową wypustkę i dokręć śruby. str. 1
- Montaż kolumny środkowej i mis: Przykręć kolumnę do skrzynki rozdzielczej, nałóż misę dolną, podkładkę, bobeche i drugą podkładkę, a następnie zabezpiecz zwieńczeniem. str. 1
- Instalacja elektryczna i montaż sufitowy: Zamocuj wspornik montażowy, dostosuj długość łańcucha, podłącz przewody i zamocuj czaszę. str. 1
- Dekoracja kryształami: Zawieś kryształy zgodnie z ilustracją. str. 1
Pierwsze uruchomienie
- Przed instalacją należy umieścić części na miękkiej powierzchni. Instalacja musi być wykonana przez licencjonowanego elektryka zgodnie z przepisami. str. 1
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Żarówki | 8x Candelabra Base | Wymagany typ żarówek | str. 1 |
| Moc żarówek | 40W zalecane, 60W maks. | Zalecana i maksymalna moc żarówek | str. 1 |
| Klasa odporności | Damp rated | Odporność na wilgoć | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu str. 1
- Wykaz części str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Żyrandol Crystorama 1138-PB-CL-MWP jest przeznaczony do użytku wewnątrz pomieszczeń i posiada klasę odporności na wilgoć (Damp rated). Instalacja musi zostać przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie.
Instrukcja montażu
- Przygotuj miękką powierzchnię (np. przykrytą tkaniną), aby uniknąć zarysowań elementów podczas montażu.
- Montaż ramion: Poluzuj śruby na płycie metalowej. Przeciągnij wtyczkę żeńską przez otwór w górnej płycie metalowej. Połącz wtyczkę męską ramienia z wtyczką żeńską. Wsuń koniec ramienia z metalową wypustką przez otwór, aż zostanie zatrzymany. Przekręć ramię w lewo, aby zablokować je na śrubach, a następnie dokręć śruby zabezpieczające. Powtórz dla wszystkich 10 ramion.
- Przykręć zestaw kolumny środkowej do skrzynki rozdzielczej.
- Umieść dolną misę, podkładkę metalową, bobeche i kolejną podkładkę metalową nad skrzynką rozdzielczą. Zabezpiecz całość za pomocą zwieńczenia (finial).
- Zamontuj listwę montażową do puszki elektrycznej w suficie.
- Dostosuj żądaną wysokość zawieszenia, skracając łańcuch do odpowiedniej długości.
- Podnieś żyrandol, wykonaj połączenia elektryczne, zamontuj czaszę (canopy) na listwie montażowej i zabezpiecz pierścieniem kołnierzowym.
Instalacja kryształów
Po zakończeniu montażu konstrukcji, zawieś elementy kryształowe zgodnie z ilustracją. Zestawy kryształów obejmują:
- Zestaw A: 50 sztuk (14mm + AS9-2")
- Zestaw B: 8 sztuk (3x14mm + 1xSquare + 7x14mm + AS9-2.5")
- Zestaw C: 16 sztuk (20x14mm)
- Zestaw D: 8 sztuk (Ring + 14mm + AS9-2.5")
- Zestaw E: 8 sztuk (Square + 14mm + AS9-2.5")
- Zestaw F: 8 sztuk (14x14mm)
- Zestaw G: 1 sztuka (3x14mm + AS8-40mm Ball)
Dane techniczne i części
Żyrandol wymaga 8 żarówek z gwintem Candelabra. Zalecana moc to 40W, maksymalna dopuszczalna moc to 60W. Zaleca się stosowanie żarówek LED dla wydłużenia żywotności. Główne elementy zestawu obejmują: czaszę, pierścień kołnierzowy, pętlę kołnierzową, łańcuch, zestaw kolumny środkowej, ramiona z uchwytami, bobeche, wtyczki męskie, skrzynkę rozdzielczą, dolną misę, podkładki metalowe, zwieńczenie oraz osłony świecowe z PVC.
Praktyczna pomoc
Typowe problemy
Trudności z montażem ramion
Upewnij się, że śruby na płycie metalowej są poluzowane przed włożeniem ramienia. Po włożeniu ramienia, przekręć je w lewo, aby zablokować je na śrubach, a następnie dokręć śruby.
Brak zasilania po montażu
Sprawdź poprawność połączenia wtyczek męskich i żeńskich wewnątrz płyty metalowej oraz połączenia przewodów w puszce sufitowej.
Przed użyciem
- Wyłącz zasilanie elektryczne w miejscu montażu.
- Przygotuj miękką powierzchnię do rozłożenia części.
- Upewnij się, że posiadasz 8 żarówek z gwintem Candelabra.
- Sprawdź, czy posiadasz wszystkie elementy zestawu (A-O).
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Klasa odporności
- Damp rated (odporny na wilgoć)
Ilustracje i schematy
- Schemat połączenia ramion: Pokazuje sposób wkładania wtyczki męskiej ramienia do wtyczki żeńskiej w płycie metalowej oraz blokowanie ramienia na śrubach.

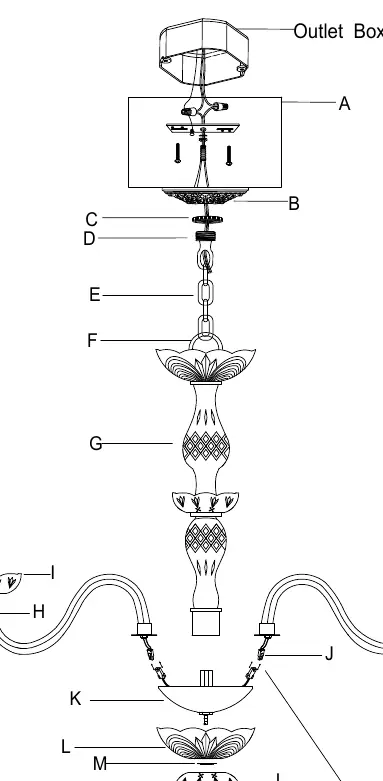

- Schemat części: Przedstawia kolejność montażu od puszki przyłączeniowej, przez łańcuch, aż po dolną misę i kryształy.
Zgodność modelu
- Produkt zawiera ołów, należy zachować ostrożność zgodnie z ostrzeżeniem p65warnings.ca.gov.
- Zaleca się stosowanie żarówek LED dla dłuższego użytkowania.
