Instrukcja obsługi żyrandola kryształowego Crystorama 1139-PB-CL-MWP

Szybki przewodnik montażu i instalacji żyrandola kryształowego Crystorama 1139-PB-CL-MWP. Dowiedz się, jak bezpiecznie podłączyć ramiona, zamontować kolumnę oraz zawiesić kryształy zgodnie z instrukcją.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Ta instrukcja zawiera instrukcje montażu i instalacji żyrandola Crystorama 1139-PB-CL-MWP. str. 1

Najważniejsze czynności

Montaż górnych ramion str. 1
Montaż dolnych ramion str. 1
Montaż kryształów str. 1

Pierwsze uruchomienie

Przygotowanie miejsca montażu: Umieść części oprawy na miękkiej powierzchni. str. 1
Wymagania dotyczące żarówek: 16 żarówek z gwintem Candelabra, zalecane 40W, maks. 60W. str. 1

Pokaż 2 kolejne odpowiedzi Pokaż mniej

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Typ żarówki	Candelabra base	Rodzaj gwintu żarówki	str. 1
Zalecana moc żarówki	40W	Zalecana moc dla żarówki	str. 1
Maksymalna moc żarówki	60W	Maksymalna dopuszczalna moc żarówki	str. 1
Klasa odporności	Damp rated	Oprawa przystosowana do wilgotnych pomieszczeń	str. 1

Gdzie szukać w PDF

Instrukcja montażu str. 1
Wykaz części str. 2

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Schemat montażu ramion: łączenie wtyczek i blokowanie zaczepu

Strona 1

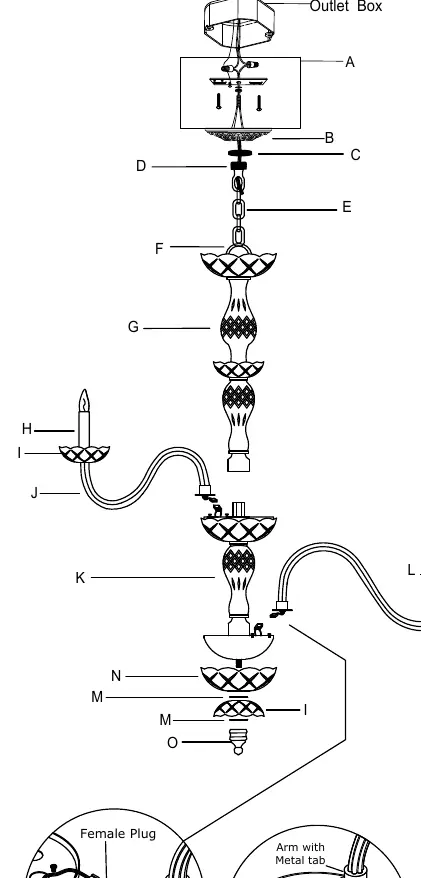

Schemat części i kolejność montażu kolumny

Strona 2

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące montażu i instalacji żyrandola kryształowego Crystorama 1139-PB-CL-MWP. Przed przystąpieniem do prac należy przygotować miękką powierzchnię, aby uniknąć zarysowań elementów. Instalacja wymaga zaangażowania licencjonowanego elektryka zgodnie z lokalnymi przepisami budowlanymi.

Bezpieczeństwo i ostrzeżenia

Zasilanie: Przed rozpoczęciem prac należy bezwzględnie wyłączyć zasilanie elektryczne.
Ostrzeżenie: Produkt zawiera ołów, który może być szkodliwy.
Klasa odporności: Oprawa posiada klasę odporności "Damp rated" (odporna na wilgoć).
Żarówki: Wymagane jest 16 żarówek z gwintem Candelabra (E12). Zalecana moc to 40W, maksymalna 60W. Zaleca się stosowanie żarówek LED dla wydłużenia żywotności.

Montaż ramion żyrandola

Proces montażu ramion jest identyczny dla górnej i dolnej sekcji:

Lekko poluzuj śruby na płycie metalowej.
Przeciągnij wtyczkę żeńską przez otwór w płycie.
Połącz wtyczkę męską ramienia z wtyczką żeńską.
Wsuń koniec ramienia z metalowym zaczepem przez otwór, aż zostanie zablokowany.
Przekręć metalowy zaczep w lewo, aby zablokować go na śrubach.
Dokręć śruby, aby zabezpieczyć ramię.

Montaż kolumny i elementów dolnych

Umieść dolną misę, pierścień (check ring), dolne bobeche oraz kolejny pierścień nad dolną skrzynką rozdzielczą.
Zabezpiecz całość za pomocą finialu.
Przykręć zestaw kolumny środkowej do zestawu kolumny dolnej.

Instalacja elektryczna i zawieszenie

Zamontuj listwę montażową do puszki elektrycznej.
Określ pożądaną wysokość zawieszenia i dostosuj długość łańcucha.
Podnieś żyrandol, wykonaj połączenia elektryczne, zamontuj czaszę (canopy) nad listwą montażową i zabezpiecz pierścieniem kołnierzowym.

Dekoracja kryształami

Po zakończeniu montażu mechanicznego i elektrycznego należy zawiesić kryształy zgodnie z ilustracją. Zestawy kryształów (oznaczone literami A-J) mają przypisane konkretne typy zawieszek i pierścieni, które należy zamontować w odpowiednich miejscach na ramionach i misach żyrandola.

Praktyczna pomoc

Typowe problemy

Ramiona nie trzymają się stabilnie

Upewnij się, że metalowy zaczep został przekręcony w lewo, aby zablokować się na śrubach, a następnie mocno dokręć śruby.

Trudności z podłączeniem ramion

Upewnij się, że wtyczka męska ramienia jest poprawnie wpięta w wtyczkę żeńską znajdującą się wewnątrz płyty metalowej.

Przed użyciem

Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
Przygotuj miękką powierzchnię do rozłożenia części.
Upewnij się, że posiadasz 16 żarówek z gwintem Candelabra.
Zatrudnij licencjonowanego elektryka do instalacji.
Sprawdź, czy posiadasz wszystkie elementy wymienione w liście części.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Klasa odporności: Damp rated (odporny na wilgoć)

Ilustracje i schematy

Schemat połączeń ramion pokazuje sposób łączenia wtyczek męskich i żeńskich oraz blokowanie metalowego zaczepu.
Rysunek części przedstawia kolejność montażu kolumny, misy dolnej i bobeche.

Zgodność modelu

Produkt przeznaczony do montażu zgodnie z National Electric Code.
