Instrukcja montażu żyrandola Crystorama 1155-CH-CL-MWP

Szybki przewodnik montażu i instalacji żyrandola kryształowego Crystorama 1155-CH-CL-MWP. Dowiedz się, jak poprawnie połączyć ramiona, zamontować kolumnę centralną, podłączyć zasilanie oraz zawiesić kryształy.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Niniejsza instrukcja zawiera szczegółowe kroki montażu i instalacji żyrandola Crystorama 1155-CH-CL-MWP. str. 1

Najważniejsze czynności

Montaż górnych ramion str. 1
Montaż dolnych ramion str. 1
Montaż dolnej części (misa, waza, bobeche) str. 1
Montaż wspornika montażowego str. 1
Regulacja łańcucha str. 1
Podłączenie przewodów str. 1
Zawieszanie kryształów str. 1

Pierwsze uruchomienie

Przygotowanie części str. 1
Montaż ramion i elementów centralnych str. 1
Instalacja elektryczna i montaż sufitowy str. 1

Pokaż 2 kolejne odpowiedzi Pokaż mniej

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Typ żarówki	15x Candelabra base	Wymagane 15 żarówek z gwintem Candelabra	str. 1
Moc żarówki	40W (zalecane), 60W (maks.)	Zalecana moc 40W, maksymalna 60W	str. 1
Klasa odporności	Damp rated	Oprawa przystosowana do pomieszczeń o podwyższonej wilgotności	str. 1

Gdzie szukać w PDF

Instrukcja montażu i ostrzeżenia str. 1
Lista części i schemat str. 2

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 2

Strona 2

Najważniejsze informacje z instrukcji

Żyrandol Crystorama 1155-CH-CL-MWP jest urządzeniem oświetleniowym przeznaczonym do montażu przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi. Produkt posiada klasę odporności na wilgoć (Damp rated). Do działania wymaga 15 żarówek z gwintem świecowym (Candelabra Base), o zalecanej mocy 40W (maksymalnie 60W). Zaleca się stosowanie żarówek LED dla wydłużenia żywotności.

Montaż i instalacja

Przed przystąpieniem do prac należy przygotować miękką powierzchnię, aby uniknąć zarysowań elementów żyrandola. Instalację należy przeprowadzić zgodnie z poniższymi krokami:

Montaż ramion górnych: Poluzuj śruby na płycie metalowej. Przeciągnij wtyczkę żeńską przez otwór w płycie. Połącz wtyczkę męską ramienia z wtyczką żeńską. Wsuń koniec ramienia z metalową wypustką przez otwór, aż zostanie zablokowany. Przekręć wypustkę przeciwnie do ruchu wskazówek zegara, aby zablokować ją na śrubach, a następnie dokręć śruby zabezpieczające.
Montaż ramion dolnych: Powtórz procedurę opisaną w kroku 1 dla ramion dolnych.
Montaż kolumny centralnej: Złóż elementy kolumny centralnej (zestaw 1 i 2).
Montaż dolnej części: Umieść misę dolną, podkładkę metalową, pierścień zabezpieczający, złączkę, wazę szklaną, kolejną podkładkę, miseczkę (bobeche) oraz metalową podkładkę na skrzynce rozdzielczej. Zabezpiecz całość za pomocą zwieńczenia (Finial).
Instalacja elektryczna: Zamontuj listwę montażową do puszki elektrycznej. Ustal pożądaną wysokość zawieszenia i dostosuj długość łańcucha. Podnieś żyrandol, wykonaj połączenia elektryczne, a następnie zamocuj czaszę (canopy) do listwy montażowej za pomocą pierścienia kołnierzowego.
Wykończenie: Na samym końcu zawieś kryształy zgodnie z ilustracją.

Konserwacja i bezpieczeństwo

Produkt zawiera ołów, który jest znany w stanie Kalifornia jako czynnik powodujący raka lub wady wrodzone. Należy zachować ostrożność podczas obsługi. Wszystkie prace elektryczne muszą być wykonywane przy wyłączonym zasilaniu.

Praktyczna pomoc

Typowe problemy

Trudności z montażem ramion

Upewnij się, że wtyczki męskie i żeńskie są poprawnie połączone, a przewody zostały wciśnięte z powrotem do wnętrza płyty metalowej przed zablokowaniem ramienia.

Brak oświetlenia

Sprawdź, czy wszystkie żarówki są poprawnie wkręcone i czy zasilanie w puszce elektrycznej jest włączone.

Przed użyciem

Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
Przygotuj miękką powierzchnię (np. koc) do rozłożenia części.
Sprawdź kompletność zestawu kryształów zgodnie z listą w instrukcji.
Upewnij się, że posiadasz 15 żarówek z gwintem Candelabra.
Zatrudnij licencjonowanego elektryka do wykonania połączeń.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Moc maksymalna: 60W na żarówkę
Klasa odporności: Damp rated (odporny na wilgoć)

Ilustracje i schematy

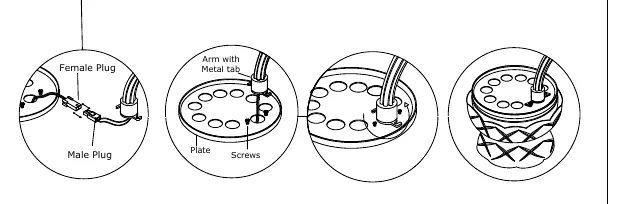

Schemat przedstawia sposób łączenia ramion za pomocą wtyczek męskich i żeńskich.

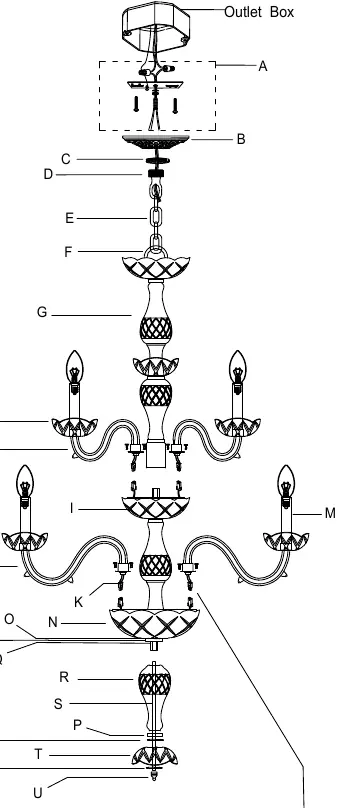

Rysunek techniczny pokazuje kolejność montażu elementów kolumny centralnej i misy dolnej.

Zgodność modelu

Produkt przeznaczony do użytku wewnątrz pomieszczeń.
Zalecane stosowanie żarówek LED dla wydłużenia żywotności.
