Instrukcja obsługi przełącznika PoE Dahua 16/24-portowego
Szybki przewodnik po instalacji i konfiguracji przełącznika PoE Dahua 16/24-portowego. Dowiedz się, jak podłączyć urządzenie, skonfigurować sieć, zresetować ustawienia i zapewnić bezpieczeństwo.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy zarządzalnych przełączników PoE (16/24 porty) marki Dahua. Urządzenie jest przeznaczone do pracy w środowiskach komercyjnych, biurowych i serwerowniach. Przełącznik wspiera standardy PoE IEEE802.3af/at/bt oraz Hi-PoE, oferuje zarządzanie przez przeglądarkę internetową oraz możliwość montażu w szafie rack.
Opis urządzenia

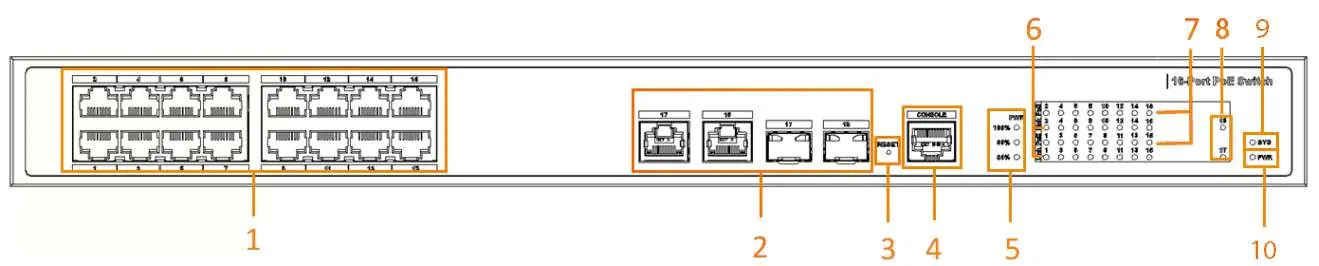

Panel przedni: Zawiera porty PoE (10/100 Mbps), porty Uplink (Ethernet/optyczne), przycisk Reset, port konsolowy oraz wskaźniki LED (zasilanie, status systemu, status połączeń, obciążenie PoE).
Panel tylny: Zawiera włącznik zasilania, gniazdo zasilania (100–240 VAC) oraz terminal uziemienia.
Instalacja
Urządzenie jest przystosowane do montażu w szafie rack:
- Przymocuj wsporniki montażowe do bocznych paneli urządzenia za pomocą śrub.
- Wsuń urządzenie do szafy rack i przykręć wsporniki do szyn montażowych.
Okablowanie
- Uziemienie: Zawsze uziemiaj urządzenie, aby chronić je przed wyładowaniami i zakłóceniami. Użyj terminala uziemienia na tylnym panelu.
- Zasilanie: Podłącz kabel zasilający do gniazda na tylnym panelu. Upewnij się, że urządzenie jest uziemione przed podłączeniem zasilania.
- Porty Ethernet: Porty RJ-45 obsługują automatyczną negocjację (MDI/MDI-X). Standard okablowania to 568B.
- Porty SFP: Podczas instalacji modułów SFP używaj opaski antystatycznej. Nie dotykaj styków modułu. Usuń zatyczkę przeciwpyłową dopiero przed podłączeniem światłowodu.
- PoE: Maksymalny zasięg połączenia PoE wynosi 100 m. W trybie Extend zasięg wzrasta do 250 m, ale prędkość transmisji spada do 10 Mbps.
Szybka konfiguracja
Logowanie przez przeglądarkę:
- Domyślny adres IP: 192.168.1.110
- Domyślna nazwa użytkownika: admin
- Przy pierwszym logowaniu wymagana jest zmiana hasła.
Resetowanie do ustawień fabrycznych:
Naciśnij i przytrzymaj przycisk Reset na przednim panelu przez ponad 5 sekund, aż wskaźniki stanu panelu zaświecą się, co oznacza przywrócenie ustawień domyślnych.
Zalecenia dotyczące bezpieczeństwa
Aby zapewnić bezpieczeństwo sieciowe, zaleca się:
- Stosowanie silnych haseł (min. 8 znaków, różne typy znaków).
- Regularną aktualizację oprogramowania układowego (firmware).
- Wyłączenie nieużywanych usług (SNMP, SMTP, UPnP).
- Włączenie HTTPS dla bezpiecznej komunikacji.
- Wdrożenie filtrowania adresów IP/MAC.
Informacje o producencie
Zhejiang Dahua Technology Co., Ltd.
Praktyczna pomoc
Typowe problemy
Brak zasilania PoE na urządzeniu końcowym
Sprawdź, czy kabel nie przekracza 100 m (lub 250 m w trybie Extend) oraz czy urządzenie końcowe jest zgodne ze standardem PoE przełącznika.
Zapomniane hasło administratora
Zresetuj urządzenie do ustawień fabrycznych, przytrzymując przycisk Reset przez 5 sekund.
Brak dostępu do panelu zarządzania przez przeglądarkę
Upewnij się, że komputer znajduje się w tej samej podsieci co przełącznik (domyślny IP: 192.168.1.110).
Przed użyciem
- Upewnij się, że napięcie zasilania jest zgodne z wymaganiami (100–240 VAC).
- Zapewnij min. 10 cm wolnej przestrzeni wokół urządzenia dla wentylacji.
- Upewnij się, że urządzenie jest solidnie uziemione.
- Przygotuj kable sieciowe zgodne ze standardem 568B.
- W przypadku montażu w szafie rack, użyj dołączonych wsporników.
Parametry w praktyce
- PoE Watchdog
- Funkcja automatycznego wykrywania i restartowania zawieszonych urządzeń końcowych.
Ilustracje i schematy
- Panel przedni: Wskaźniki LED (zasilanie, system, PoE, Link), porty RJ-45, porty SFP, przycisk Reset.
- Panel tylny: Gniazdo zasilania, włącznik, terminal uziemienia.
Zgodność modelu
- Zgodność z IEEE802.3af/at/bt.
- Wymaga izolowanego zasilania przy podłączaniu urządzeń innych niż PoE.
