Instrukcja obsługi prasy hydraulicznej Dake 10- & 20-Ton Floor/Bench Utility Press
Kompletny przewodnik obsługi, montażu i konserwacji pras hydraulicznych Dake 10- i 20-tonowych. Znajdziesz tu specyfikacje techniczne, procedury bezpieczeństwa, instrukcje montażu oraz wskazówki dotyczące rozwiązywania problemów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Prasa hydrauliczna Dake wymaga montażu zgodnie z instrukcją dla danego modelu (stołowy lub podłogowy). Przed użyciem należy sprawdzić stabilność mocowania, założyć okulary ochronne i upewnić się, że zawór zwalniający jest zamknięty. Prasa nie jest przeznaczona do utrzymywania ciśnienia przez długi czas. str. 1, 8, 14
Najważniejsze czynności
- Montaż modelu stołowego str. 10
- Montaż modelu podłogowego str. 12
- Odpowietrzanie układu hydraulicznego str. 15
Pierwsze uruchomienie
- Sprawdź, czy wszystkie śruby są dokręcone, a konstrukcja jest prostopadła. str. 10, 12
- Odpowietrz układ przed pierwszym użyciem. str. 15
Problemy i rozwiązania
Wyciek oleju wokół tłoka
Zabezpiecz tłok pod ciśnieniem 4-6 ton przez 1 godzinę.
str. 15
Pompa nie buduje ciśnienia
Sprawdź zawór zwalniający i poziom oleju.
str. 15Konserwacja i reset
- Uzupełnianie płynu hydraulicznego str. 15
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Max. Press Capacity (10T) | 10 Ton | Maksymalna siła nacisku | str. 7 |
| Max. Press Capacity (20T) | 20 Ton | Maksymalna siła nacisku | str. 7 |
Gdzie szukać w PDF
- Specyfikacje str. 7
- Montaż 10T Bench str. 10
- Montaż 10/20T Floor str. 12
- Części 10T Bench str. 17, 18
- Części 10T Floor str. 19, 20
- Części 20T Floor str. 21, 22
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy pras hydraulicznych Dake o udźwigu 10 i 20 ton (modele stołowe i podłogowe). Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa ANSI B11.2. Użytkownik jest odpowiedzialny za zapewnienie odpowiednich osłon punktu operacyjnego oraz przeszkolenie personelu. Prasa jest przeznaczona do konkretnych zastosowań; nie należy jej modyfikować ani używać niezgodnie z przeznaczeniem.
Specyfikacja techniczna
Prasy występują w trzech wariantach: 10 Ton Bench (stołowa), 10 Ton Floor (podłogowa) oraz 20 Ton Floor (podłogowa). Kluczowe parametry obejmują:
- Skok tłoka: 6 cali (10T Bench) lub 8 cali (10T/20T Floor).
- Średnica tłoka: 1-1/2 cala (10T) lub 2 cale (20T).
- Waga: od 132 lbs (60 kg) do 283 lbs (128 kg).
- Typ cylindra: Jednostronnego działania.
Montaż
Montaż różni się w zależności od modelu (stołowy vs podłogowy):
- Model stołowy: Wymaga instalacji wspornika łączącego na dole kanałów pionowych. Należy upewnić się, że wszystkie elementy są ustawione prostopadle przed dokręceniem śrub.
- Model podłogowy: Wymaga instalacji wspornika łączącego wewnątrz kanałów pionowych oraz montażu kątowników podstawy.
- Wspólne kroki: Montaż płyt poprzecznych głowicy tłoka oraz instalacja stołu roboczego przy użyciu dostarczonych sworzni. Zaleca się pomoc drugiej osoby przy montażu stołu.
Obsługa
Podczas pracy z prasą należy przestrzegać następujących zasad:
- Zawsze używaj dostarczonych końcówek (płaskiej lub stopniowanej) w zależności od rodzaju operacji.
- Zawsze używaj płyt stołowych jako podkładki.
- Nie należy spawać ani wiercić otworów w stole.
- Podczas tłoczenia poza środkiem, poluzuj śruby płyty poprzecznej, przesuń głowicę, a po zakończeniu operacji wróć do pozycji środkowej i dokręć śruby.
- Nigdy nie pompuj tłoka do pełnego wysunięcia (dead head) bez obciążenia.
Konserwacja i rozwiązywanie problemów
Aby dodać płyn hydrauliczny, należy cofnąć tłok, ustawić pompę na płaskiej powierzchni, usunąć korek wlewu i uzupełnić poziom. Po uzupełnieniu należy odpowietrzyć układ, pompując przy otwartym zaworze.
W przypadku problemów:
- Wyciek oleju wokół tłoka: Zabezpiecz tłok pod ciśnieniem (4-6 ton) przez 1 godzinę, aby rozciągnąć uszczelkę.
- Szarpany ruch tłoka: Odpowietrz układ, pompując uchwyt przy otwartym zaworze.
- Brak budowania ciśnienia: Sprawdź, czy zawór zwalniający jest w pełni zamknięty i czy poziom oleju jest wystarczający.
Informacje o producencie
Dake Corporation
Praktyczna pomoc
Typowe problemy
Wyciek oleju wokół tłoka
Zabezpiecz tłok pod ciśnieniem 4-6 ton przez 1 godzinę, aby rozciągnąć uszczelkę. Jeśli to nie pomoże, wymień uszczelki.
Tłok szarpie lub działa powoli
Odpowietrz układ, pompując uchwyt przy otwartym zaworze, aby usunąć powietrze z przewodów.
Pompa nie buduje ciśnienia
Sprawdź, czy zawór zwalniający jest w pełni zamknięty. Sprawdź poziom oleju i w razie potrzeby uzupełnij oraz odpowietrz układ.
Nieszczelność manometru
Zastosuj taśmę teflonową zgodnie z kierunkiem gwintu.
Przed użyciem
- Przeczytaj i zrozum instrukcję obsługi.
- Załóż okulary ochronne.
- Upewnij się, że prasa jest bezpiecznie przymocowana do podłogi lub stołu warsztatowego.
- Sprawdź, czy wszystkie części (węże, elementy konstrukcyjne) są w dobrym stanie.
- Upewnij się, że używasz dostarczonych sworzni stołu.
Parametry w praktyce
- Max. Press Capacity
- Maksymalna siła nacisku, jaką prasa może wywrzeć (10 lub 20 ton).
- Ram Travel Per Stroke
- Dystans, o jaki tłok przesuwa się przy jednym pełnym ruchu pompy.
Ilustracje i schematy

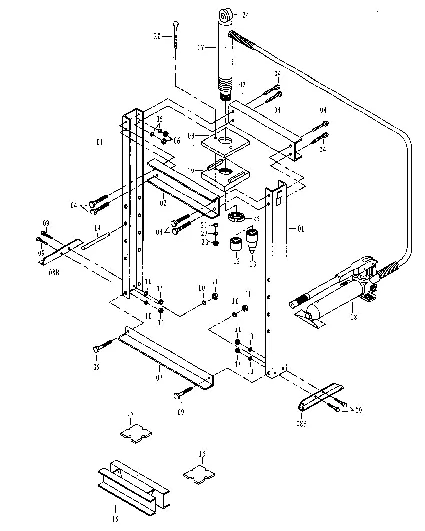

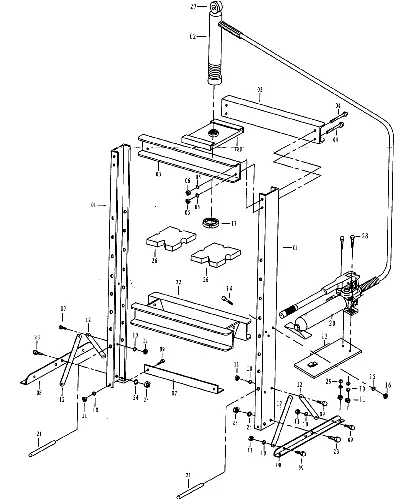

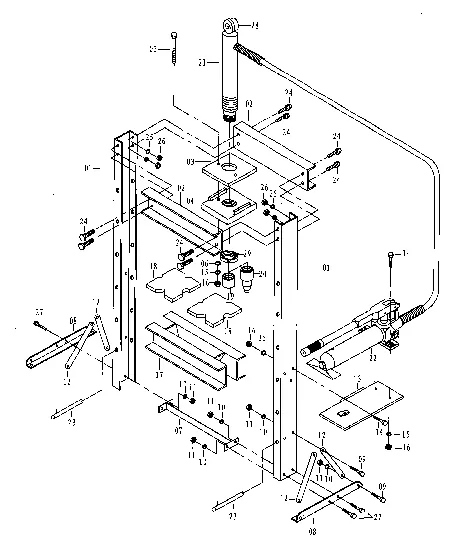

- Schematy części (Parts List) dla modeli 10T Bench, 10T Floor i 20T Floor pokazują rozmieszczenie śrub, nakrętek i podkładek.
- Rysunki montażowe ilustrują prawidłowe ustawienie wsporników i płyt poprzecznych.
Zgodność modelu
- Używaj tylko dostarczonych sworzni stołu.
- Nie zwiększaj dźwigni pompy poprzez przedłużanie uchwytu rurą.
- Nie uderzaj młotkiem w górną część tłoka.
Pytania do tej instrukcji
Zapytaj o konkretny model, montaż, ustawienie lub oznaczenie z PDF. Widoczne są tylko zatwierdzone wpisy.
Zaloguj się przez Google, aby zadać pytanie do tej instrukcji.
Nie ma jeszcze zatwierdzonych pytań do tej instrukcji.
