Instrukcja części prasy hydraulicznej Dake 150H-2023
Szczegółowy przewodnik po częściach zamiennych i schematach montażowych prasy hydraulicznej Dake 150H-2023. Dokument zawiera rozstrzelone widoki zespołów pompy, głowicy roboczej oraz podnośnika stołu wraz z pełnymi wykazami części.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest katalogiem części zamiennych i schematem montażowym dla prasy hydraulicznej Dake 150H-2023. Instrukcja służy do identyfikacji komponentów, zamawiania części zamiennych oraz zrozumienia budowy poszczególnych zespołów urządzenia. Dokument nie zawiera procedur operacyjnych, a jedynie techniczne zestawienie elementów.

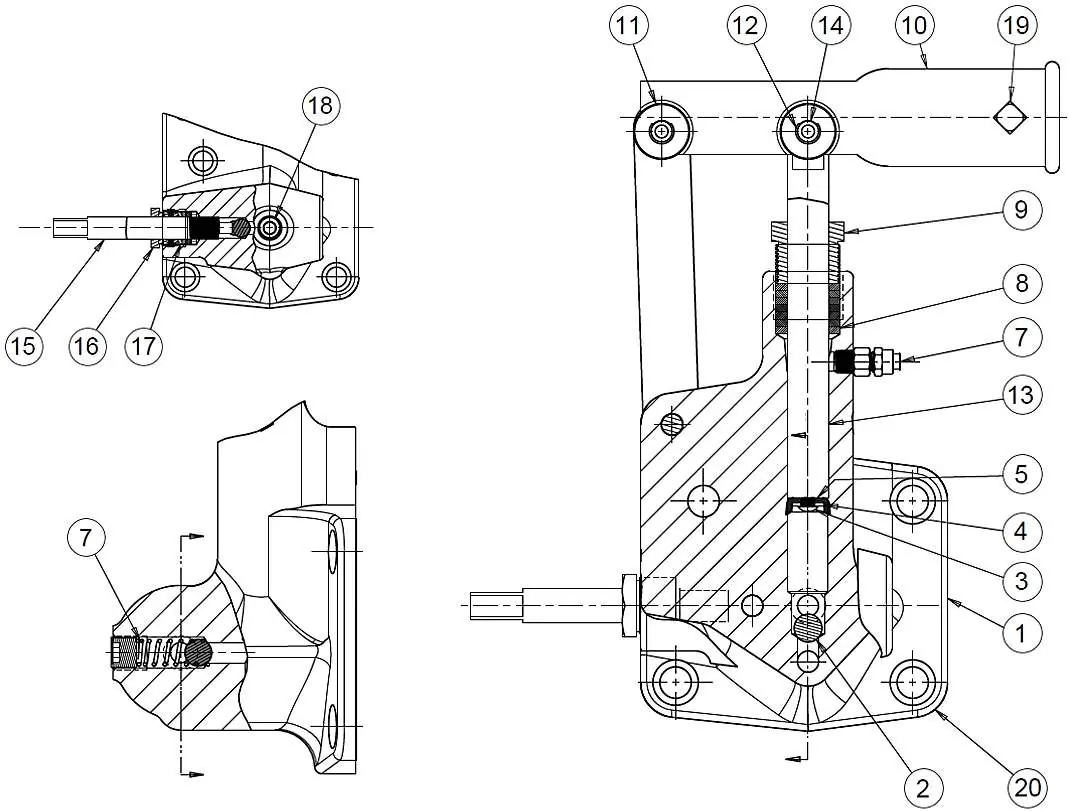

Zespół pompy ręcznej
Wykaz zawiera elementy składowe pompy ręcznej, w tym korpus, zawory kulowe, tłok pompy oraz uszczelnienia. Kluczowe elementy, takie jak zestaw naprawczy cylindra i pompy ręcznej (numer 701293), zawierają uszczelki i elementy eksploatacyjne niezbędne do regeneracji układu.

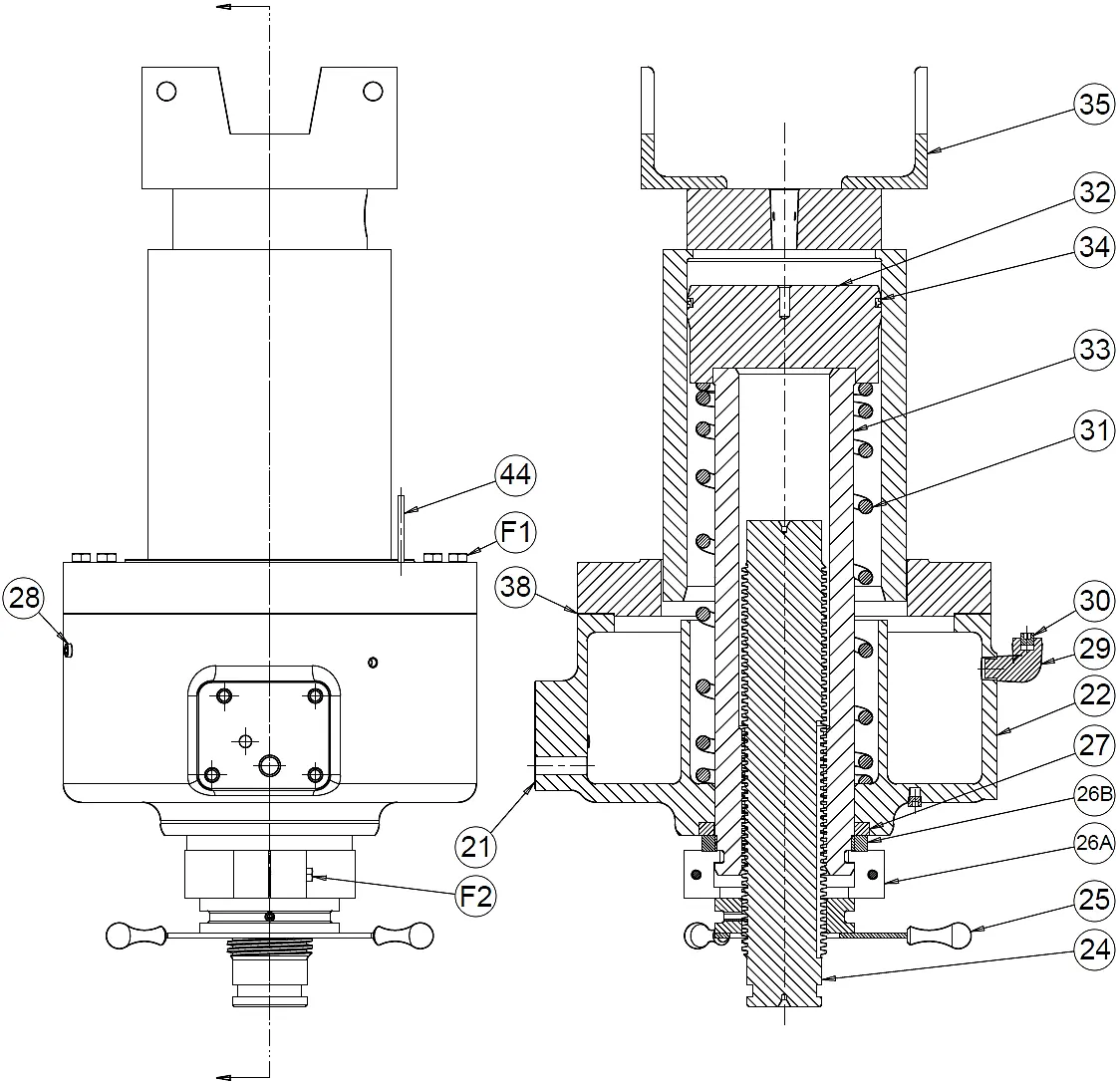

Zespół głowicy roboczej
Sekcja ta przedstawia budowę głowicy roboczej (Workhead Assembly). Wyszczególniono w niej elementy takie jak zbiornik, tłok, uszczelnienia olejowe oraz sprężynę tłoka. Należy zwrócić uwagę na różnice w numerach części dla tłoka i uszczelnień w zależności od numeru seryjnego urządzenia (przed lub po numerze 192522/192523).

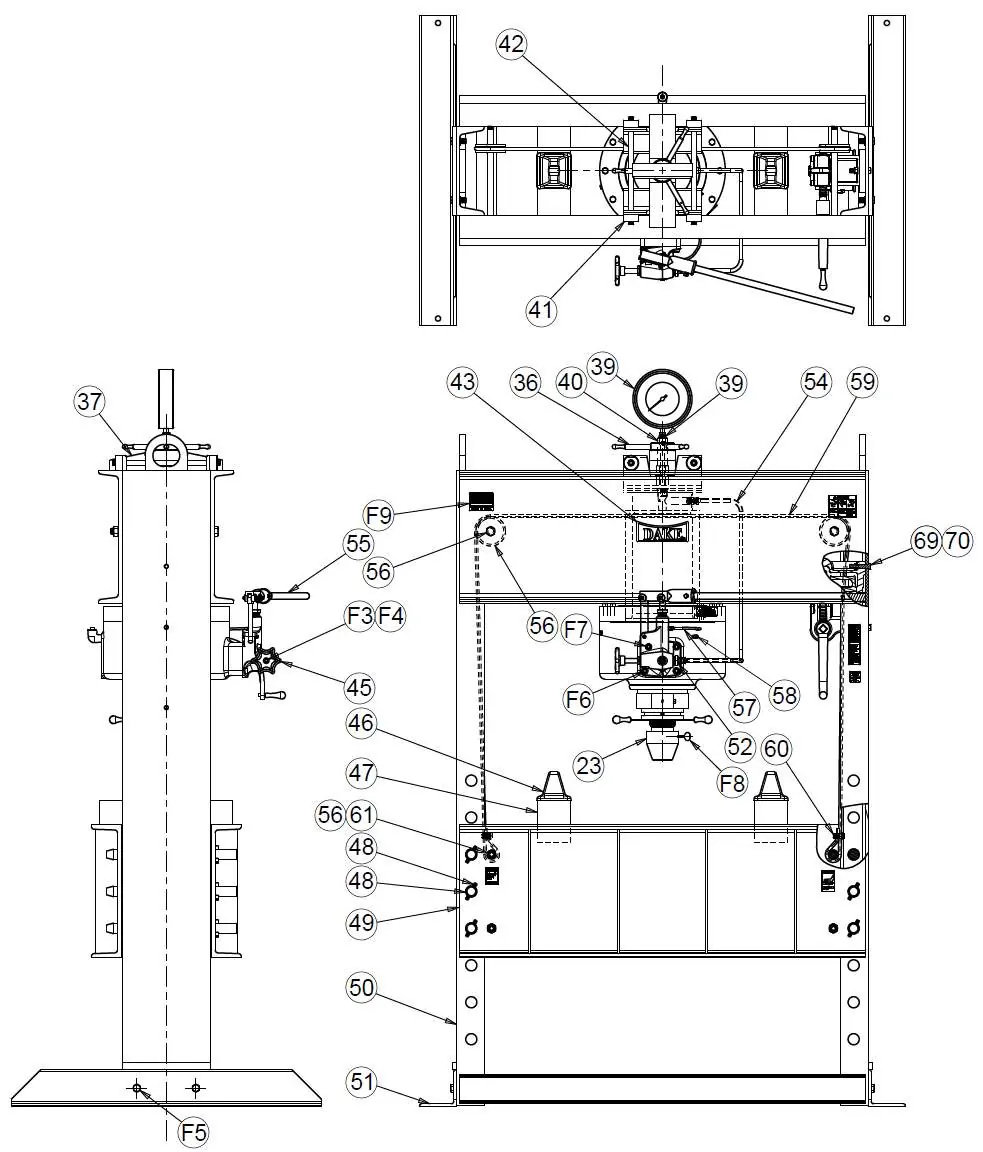

Zespół ogólny
Schemat ogólny przedstawia konstrukcję ramy prasy, w tym stół, prowadnice, wózek, manometr oraz mechanizmy mocujące. Wykaz części obejmuje śruby, nakrętki, sworznie oraz elementy konstrukcyjne ramy.

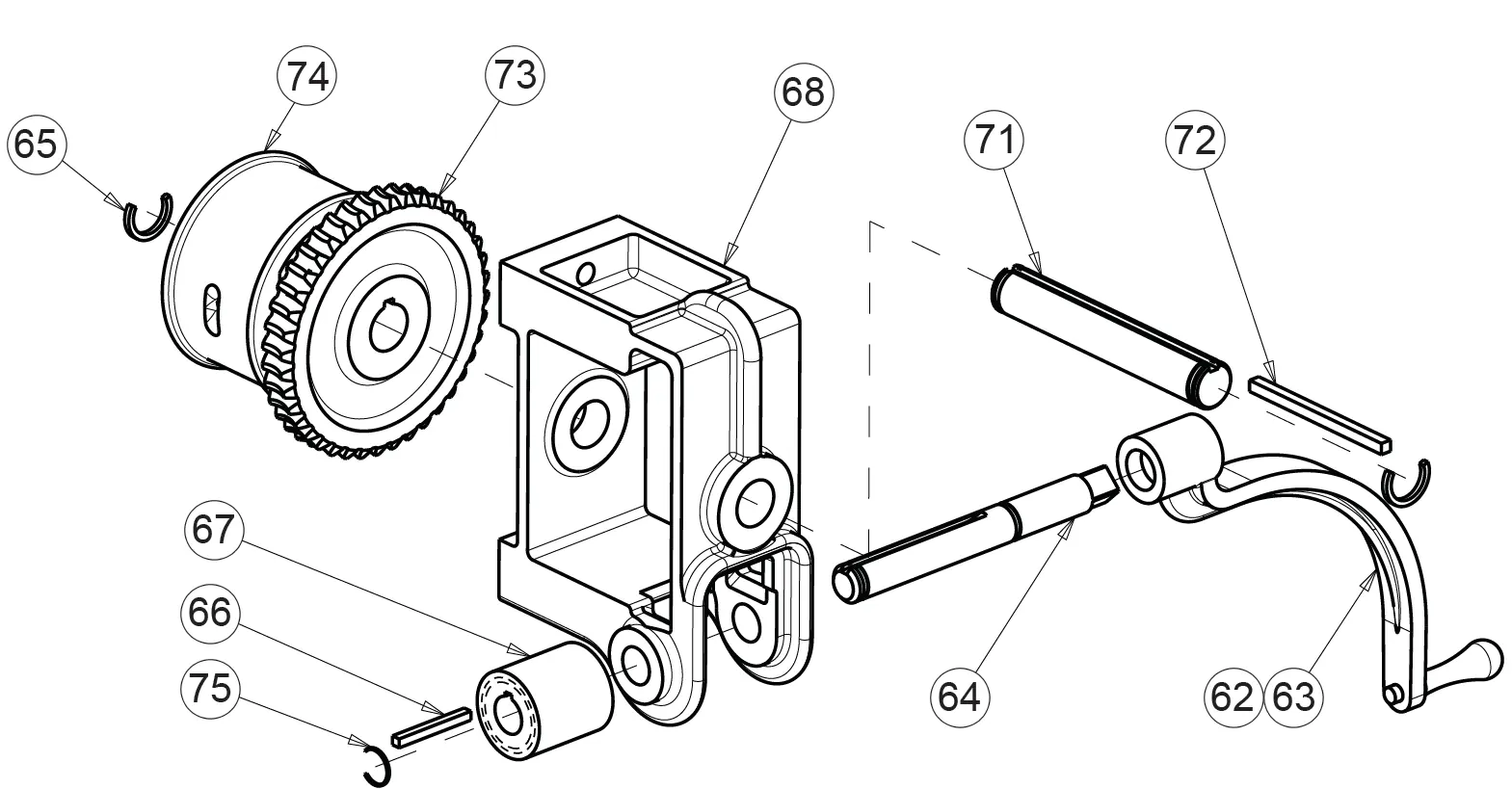

Zespół podnośnika stołu
Instrukcja zawiera szczegółowy widok mechanizmu podnoszenia stołu, w tym korbę, przekładnię ślimakową, bęben kablowy i wałki. Zestaw naprawczy podnośnika stołu jest dostępny jako kompletny zespół o numerze 700111.
Zamawianie części
W celu zamówienia części należy skontaktować się z firmą Dake lub autoryzowanym dystrybutorem. Przy składaniu zamówienia wymagane jest podanie:
- Numeru części (Part No.)
- Nazwy części (Part Name)
- Numeru modelu urządzenia (150H-2023)
Wszystkie części są wysyłane z fabryki w Grand Haven, MI.
Informacje o producencie
Dake Corporation
Praktyczna pomoc
Typowe problemy
Zużycie uszczelnień pompy lub głowicy
Użyj zestawu naprawczego 701293, który zawiera uszczelki i elementy eksploatacyjne dla obu zespołów.
Błędne dopasowanie części tłoka
Sprawdź numer seryjny swojej prasy. Części dla numerów 192523.
Przed użyciem
- Sprawdź szczelność wszystkich połączeń hydraulicznych.
- Zweryfikuj poziom oleju w zbiorniku.
- Upewnij się, że mechanizm podnoszenia stołu działa płynnie.
- Sprawdź stan kabli i zacisków podnośnika stołu.
- Upewnij się, że wszystkie śruby mocujące są dokręcone.
Parametry w praktyce
- Numer katalogowy (Part No.)
- Unikalny kod identyfikacyjny części wymagany przy składaniu zamówienia.
- Zestaw naprawczy (Repair Kit)
- Kompletny zestaw uszczelek i części zużywalnych dla danego podzespołu.
Ilustracje i schematy
- Schematy typu 'Exploded View' (rozstrzelone widoki) pokazują fizyczną kolejność montażu elementów.
- Numery w kółkach na schematach odpowiadają numerom pozycji (Item No.) w tabelach części.
Zgodność modelu
- Niektóre części (tłok, uszczelnienia) są zależne od numeru seryjnego urządzenia.
- Części zamienne należy zamawiać bezpośrednio u producenta lub dystrybutora.
