Instrukcja obsługi prasy hydraulicznej Dake 150H

Najważniejsze informacje z instrukcji

Prasa hydrauliczna Dake 150H jest urządzeniem przemysłowym wymagającym prawidłowego montażu i konserwacji. Przed uruchomieniem należy upewnić się, że urządzenie jest stabilnie zamocowane do podłoża, a wszystkie elementy (manometr, uchwyt pompy, korba podnośnika) są poprawnie zainstalowane. Do pracy należy używać wyłącznie czystego, lekkiego oleju hydraulicznego (np. Mobil DTE 24). Regularna wymiana oleju co 6 miesięcy jest kluczowa dla żywotności urządzenia.

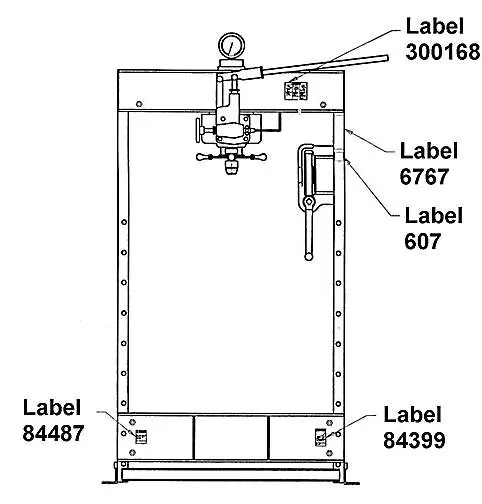

Bezpieczeństwo i ostrzeżenia

• Praca z prasą wymaga przestrzegania zasad BHP i stosowania środków ochrony osobistej.
• Pracodawca jest odpowiedzialny za ocenę zagrożeń i zapewnienie odpowiednich osłon punktu operacyjnego zgodnie z normą ANSI B11.2.
• Nigdy nie przekraczaj zalecanego skoku tłoka (8 cali), aby uniknąć uszkodzenia uszczelnień wewnętrznych.
• Przed serwisowaniem prasy należy zawsze zwolnić ciśnienie hydrauliczne za pomocą czerwonego zaworu zwalniającego.
• Używaj wyłącznie oryginalnych części zamiennych Dake.

Montaż i przygotowanie do pracy

Prasa jest dostarczana z częściowo zdemontowanymi elementami. Montaż obejmuje:

1. Przykręcenie kątowników podstawy do słupków.
2. Wypoziomowanie prasy na podłodze i zabezpieczenie jej śrubami 1/2".
3. Instalację manometru przy użyciu uszczelniacza hydraulicznego.
4. Montaż uchwytu pompy w gnieździe.
5. Montaż korby podnośnika stołu i sprawdzenie prawidłowego prowadzenia kabla na bębnie.
6. Zamocowanie noska na końcu śruby.

Napełnianie olejem

Procedura napełniania:

1. Ustaw tłok w maksymalnym górnym położeniu.
2. Napełnij zbiornik 14 kwartami czystego, przefiltrowanego oleju hydraulicznego.
3. Wyjmij korek śruby z przedłużenia manometru na górze głowicy roboczej.
4. Zamknij zawór zwalniający i pompuj olej do głowicy, aż będzie widoczny w rurce wskaźnikowej (co usunie powietrze z komory).

Obsługa prasy

Główne elementy sterujące:

• Korba stołu: Służy do podnoszenia i opuszczania stołu po wyjęciu sworzni.
• Pokrętło pozycjonowania głowicy: Pozwala na przesuwanie głowicy wzdłuż górnej ramy.
• Uchwyt pompy: Służy do generowania ciśnienia. Pompuj tłok o 1/2 cala przed kontaktem z materiałem.
• Zawór zwalniający: Uwalnia ciśnienie, pozwalając tłokowi wrócić do pozycji wyjściowej.
• Pokrętło śruby: Służy do precyzyjnego wysuwania/wsuwania śruby tłoka.

Konserwacja i smarowanie

Utrzymuj wszystkie części ruchome dobrze naoliwione. Zaleca się pokrycie powierzchni tłoka cienką warstwą oleju, aby zapobiec korozji. Wymieniaj olej hydrauliczny co 6 miesięcy.

Rozwiązywanie problemów

W przypadku problemów takich jak wycieki oleju, brak utrzymywania ciśnienia lub brak powrotu tłoka, należy sprawdzić stan uszczelnień, zaworów kulowych i sprężyn. Częstą przyczyną braku utrzymywania ciśnienia jest zanieczyszczenie pod zaworem kulowym – wymaga to spuszczenia oleju, wyczyszczenia zaworu i gniazda oraz ponownego osadzenia kulki.

Wykaz części i schematy

Instrukcja zawiera szczegółowe schematy rozstrzelone (exploded views) oraz listy części dla:

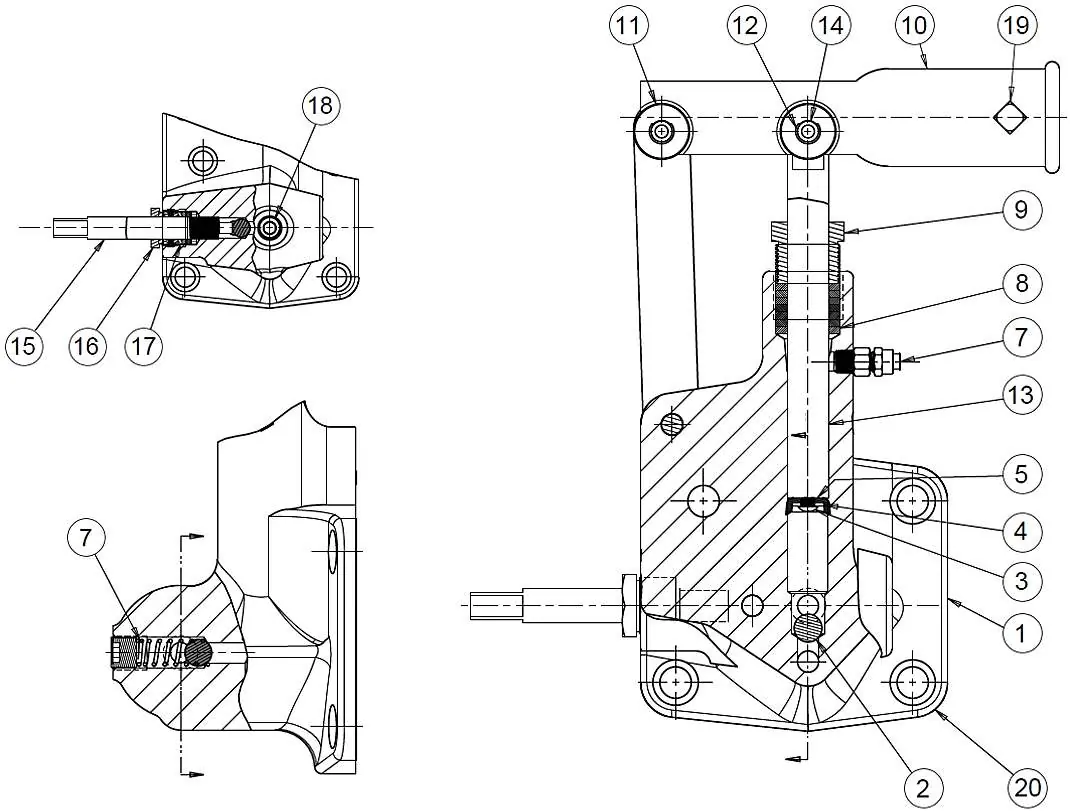

• Zespołu pompy ręcznej (Handpump Assembly)

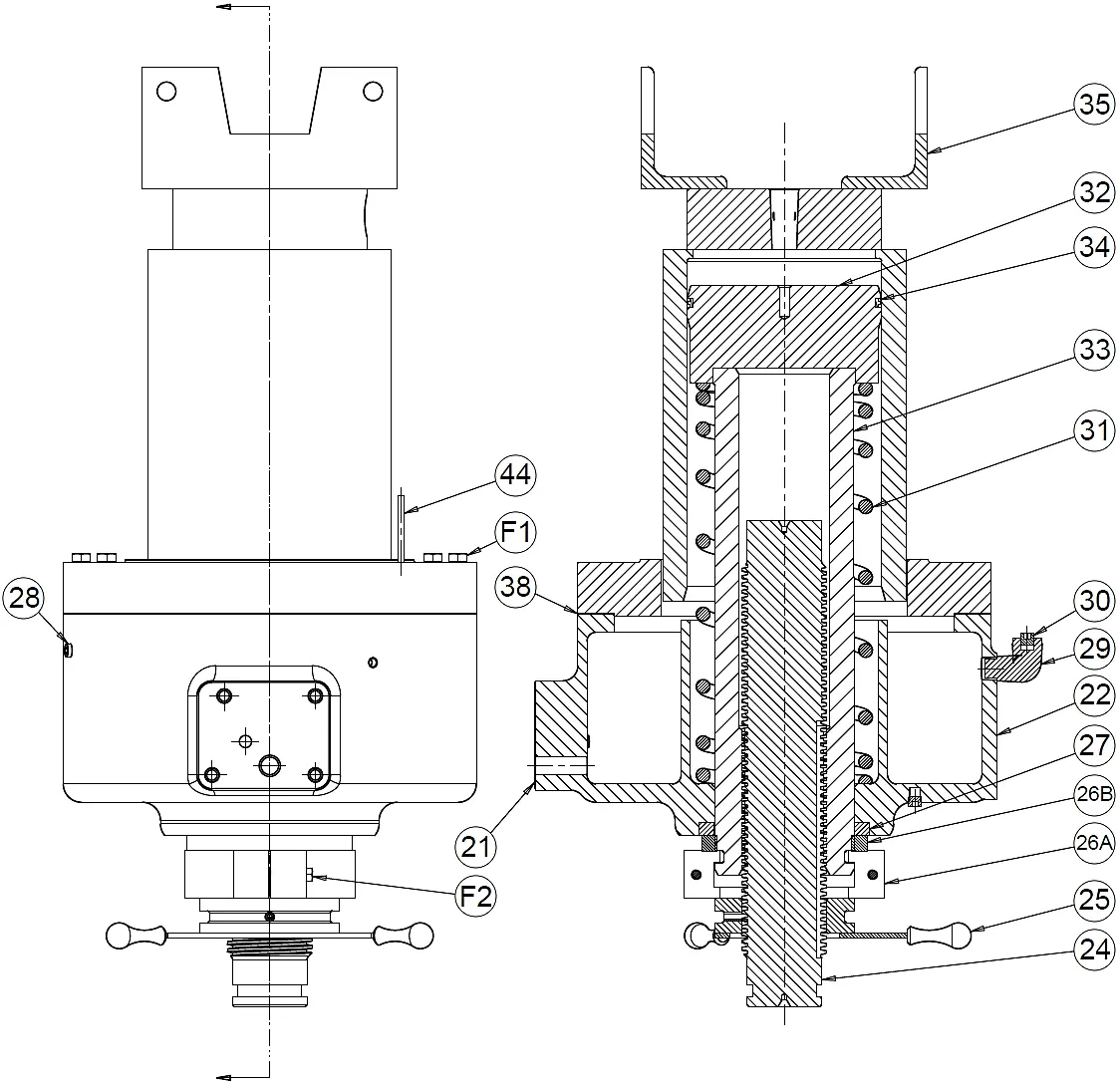

• Zespołu głowicy roboczej (Workhead Assembly)

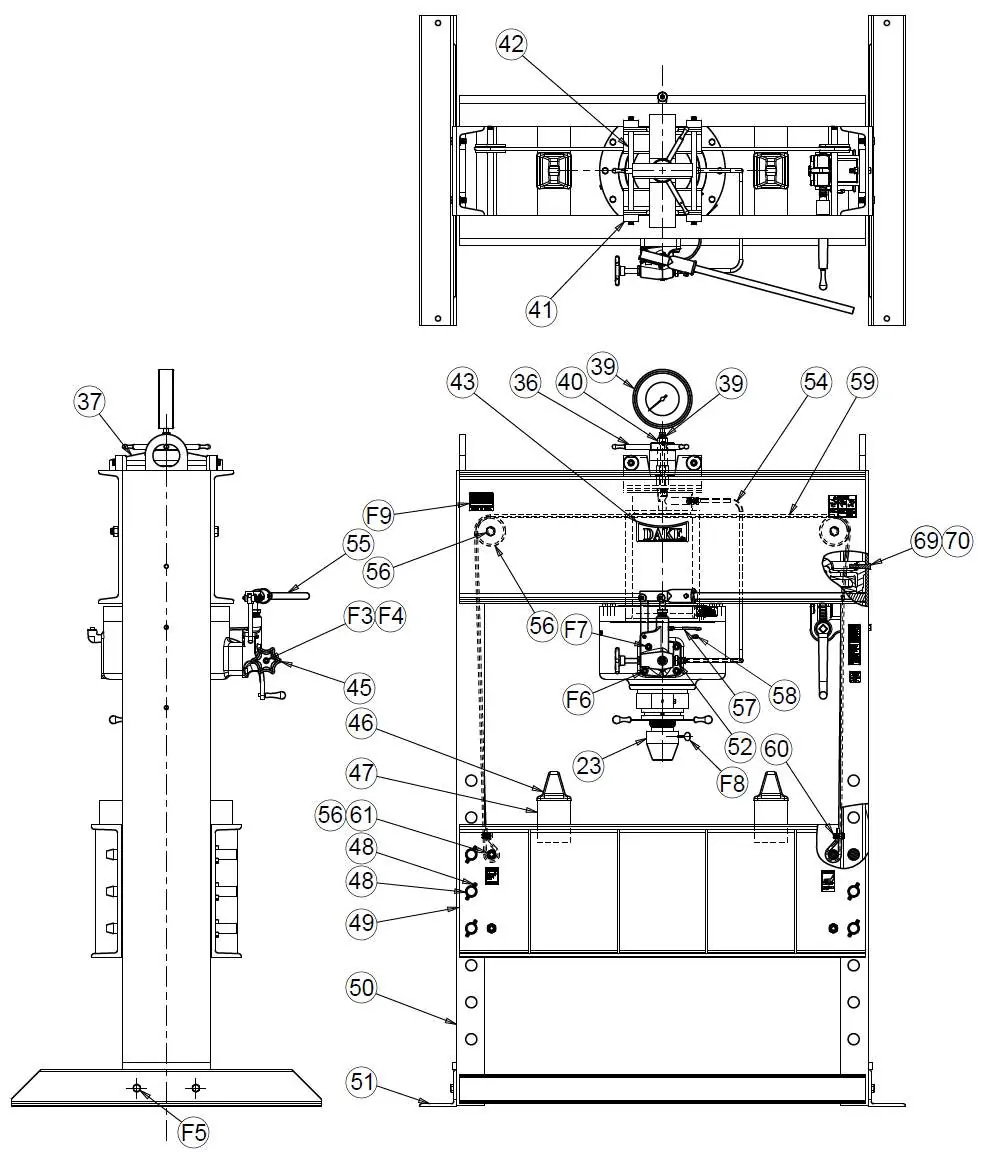

• Zespołu ogólnego (General Assembly)

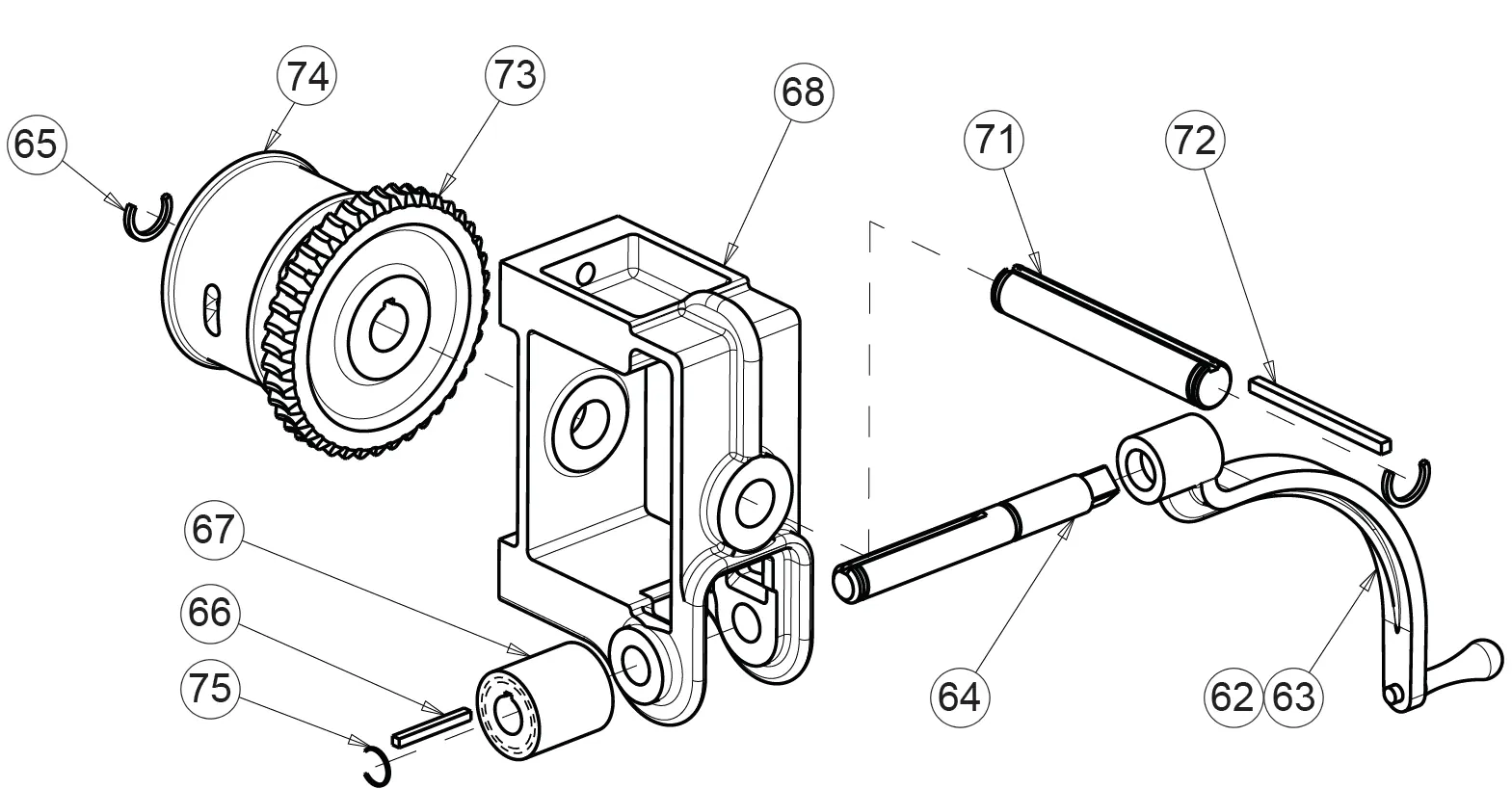

• Zespołu podnośnika stołu (Table Hoist Assembly)
