Instrukcja montażu zaworu zwrotnego Danfoss NRV i NRVH
Kompletny przewodnik instalacji zaworów zwrotnych Danfoss serii NRV i NRVH. Dowiedz się, jak prawidłowo lutować zawory, jakie są dopuszczalne momenty dokręcania połączeń flare oraz jak poprawnie montować zawory w układzie chłodniczym.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy montażu zaworów zwrotnych Danfoss typu NRV i NRVH. Zawory te są przeznaczone do stosowania w układach chłodniczych z szeroką gamą czynników chłodniczych. Przed przystąpieniem do instalacji należy upewnić się, że wybrany model jest zgodny z ciśnieniem roboczym systemu oraz typem czynnika chłodniczego.
Pozycje montażowe
Zawory zwrotne mogą być montowane w różnych pozycjach w zależności od typu (angleway lub straightway). Należy zwrócić uwagę na kierunek przepływu zaznaczony na korpusie zaworu. W przypadku zaworów typu angleway, zalecane jest zachowanie odpowiedniego kąta montażu, aby zapewnić prawidłowe działanie mechanizmu zwrotnego.
Instrukcja lutowania
Podczas lutowania zaworów należy zachować szczególną ostrożność, aby nie uszkodzić uszczelnień wewnętrznych:
- Maksymalna temperatura: Nie wolno przekraczać temperatury 155°C na korpusie zaworu.
- Chłodzenie: Podczas lutowania należy owinąć korpus zaworu mokrą szmatką, aby odprowadzić ciepło i zapobiec przegrzaniu.
- Materiał: Zaleca się stosowanie spoiwa o zawartości srebra min. 5% Ag.
Połączenia gwintowane (Flare)
Dla połączeń typu flare należy przestrzegać określonych momentów dokręcania, aby zapewnić szczelność:
- 1/4 cala: 20 Nm (15 ft-lbs)
- 3/8 cala: 30 Nm (22 ft-lbs)
- 1/2 cala: 60 Nm (44 ft-lbs)
- 5/8 cala: 100 Nm (74 ft-lbs)
- 3/4 cala: 200 Nm (148 ft-lbs)
Uwaga: Połączenia typu flare/face seal są zatwierdzone wyłącznie dla czynników chłodniczych A1 i A2L.
Uwagi dotyczące czynników chłodniczych i bezpieczeństwa
- Zawory są kompatybilne z czynnikami A1, A2, A2L oraz A3 (z wyłączeniem R717).
- Ciśnienie projektowe systemu nie może być niższe niż wartość określona w sekcji 9.2 normy ANSI/ASHRAE 15 dla danego czynnika.
- W przypadku zaworów NRV CO2 (90 bar), jeśli są używane równolegle z zaworem GBC jako zawór bezpieczeństwa, zaleca się montaż zaworu NRV powyżej GBC.
- W przypadku stosowania z R744 w systemach kaskadowych lub pętlach wtórnych, należy zapoznać się z dedykowaną kartą katalogową.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Przegrzanie zaworu podczas lutowania
Zawsze chłodź korpus zaworu mokrą szmatką podczas lutowania. Nie przekraczaj temperatury 155°C.
Nieszczelność połączenia flare
Dokręć połączenie zgodnie z zalecanym momentem obrotowym (np. 20 Nm dla 1/4 cala, 200 Nm dla 3/4 cala).
Przed użyciem
- Sprawdź, czy typ czynnika chłodniczego jest zgodny z uszczelnieniami zaworu.
- Upewnij się, że ciśnienie robocze systemu nie przekracza wartości PS/MWP podanej dla danego modelu.
- Zweryfikuj, czy połączenia flare są dopuszczalne dla używanego czynnika (tylko A1 i A2L).
- Sprawdź kierunek przepływu na korpusie zaworu przed montażem.
Parametry w praktyce
- Max. working pressure (PS/MWP)
- Maksymalne dopuszczalne ciśnienie robocze zaworu. Przekroczenie tej wartości grozi awarią.
- Media temperature range
- Zakres temperatur czynnika przepływającego przez zawór. Należy dobrać zawór tak, aby temperatura pracy mieściła się w tym zakresie.
Ilustracje i schematy

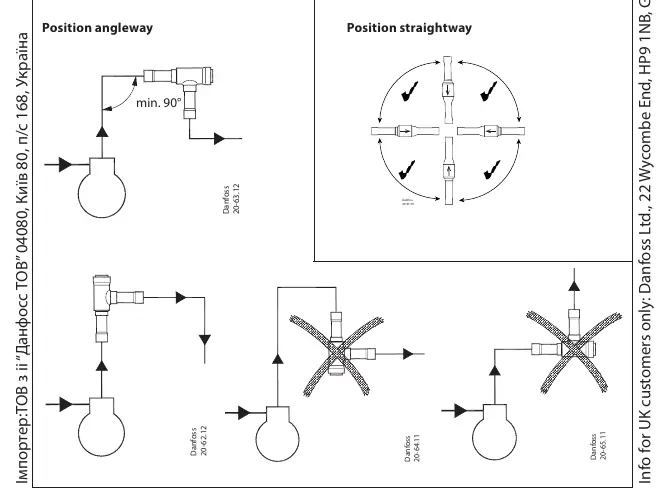

- Schematy pokazują prawidłowe pozycje montażowe dla zaworów typu angleway i straightway.
- Rysunki lutowania ilustrują konieczność chłodzenia korpusu zaworu podczas pracy.
Zgodność modelu
- Połączenia typu flare/face seal są zatwierdzone tylko dla czynników A1 i A2L.
- Zawory nie są przeznaczone do czynnika R717.
- Dla zaworów NRV CO2 (90 bar) w układach z GBC, montuj NRV powyżej GBC.
