Instrukcja montażu zaworu zwrotnego Danfoss 020R5421 Type OFC
Szybki przewodnik montażu i konserwacji zaworu zwrotnego Danfoss 020R5421 Type OFC. Dowiedz się o wymaganiach instalacyjnych, momentach dokręcania, doborze sprężyn w zależności od orientacji oraz kompatybilności z czynnikami chłodniczymi.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje o zaworze
Zawór zwrotny Danfoss Type OFC jest przeznaczony do pracy w środowisku bezolejowym. Przed instalacją należy upewnić się, że czynnik chłodniczy jest zgodny z listą zatwierdzonych substancji (R134a, R513A, R515B, R1234ze(E)). Zawór wymaga ochrony przed uderzeniami podczas montażu.
Instalacja i montaż

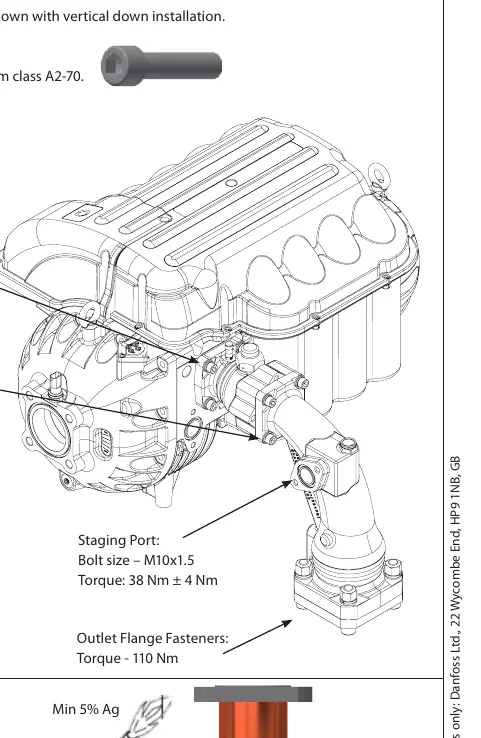

Zawór należy instalować bezpośrednio na sprężarce Danfoss Turbocor. Zalecaną pozycją jest montaż pionowy w dół (vertical down). Wszystkie elementy złączne i śruby muszą być wykonane ze stali nierdzewnej o klasie minimum A2-70.
- Moment dokręcania portu staging: 38 Nm ± 4 Nm.
- Moment dokręcania kołnierza wylotowego: 110 Nm.
- Lutowanie kołnierza wylotowego: Umieść zewnętrzny kołnierz na równo przyciętej rurze miedzianej. Upewnij się, że kołnierz nie jest zamontowany na głównej obudowie podczas procesu lutowania.

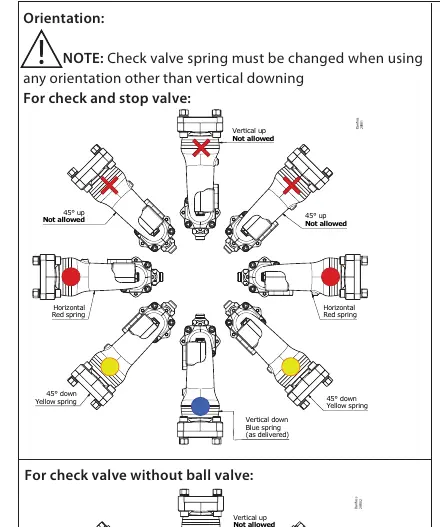

Orientacja i dobór sprężyn
Prawidłowe działanie zaworu zależy od jego orientacji i zastosowanej sprężyny. W przypadku zmiany orientacji innej niż pionowa w dół, sprężyna musi zostać wymieniona na odpowiednią:
- Pionowo w dół (Vertical down): Sprężyna niebieska (wersja fabryczna).
- 45° w dół: Sprężyna żółta.
- Poziomo (Horizontal): Sprężyna czerwona.
- Pozycje niedozwolone: Pionowo w górę oraz 45° w górę (dla niektórych konfiguracji).

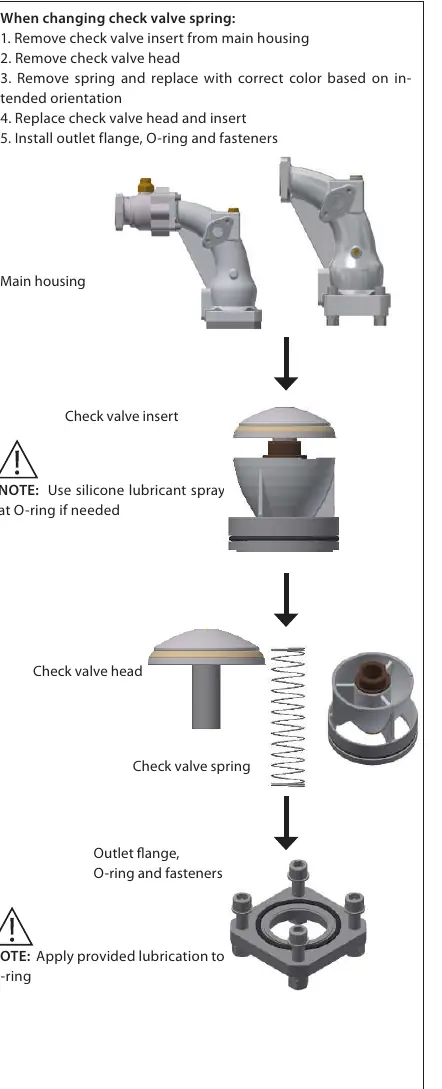

Konserwacja i wymiana sprężyn
W przypadku konieczności wymiany sprężyny zaworu zwrotnego należy postępować zgodnie z poniższą procedurą:
- Zdemontuj wkład zaworu zwrotnego z głównej obudowy.
- Wyjmij głowicę zaworu zwrotnego.
- Wyjmij sprężynę i wymień ją na odpowiednią dla danej orientacji.
- Zamontuj ponownie głowicę zaworu i wkład.
- Zainstaluj kołnierz wylotowy, O-ring i elementy złączne.
W razie potrzeby użyj sprayu silikonowego na O-ring. W przypadku zaworów z funkcją odcięcia (check and stop valve), zawsze wymieniaj pierścień blokujący i zaślepkę po otwarciu lub zamknięciu zaworu kulowego.
Dane techniczne
- Maksymalne ciśnienie robocze (PS/MWP): 23 bar / 334 psig.
- Temperatura medium: Min. 0°C / 32°F, maks. 90°C / 194°F (krótkotrwale do 100°C / 212°F).
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Zawór nie działa poprawnie w danej orientacji
Sprawdź, czy zainstalowana sprężyna odpowiada orientacji zaworu (niebieska dla pionu w dół, żółta dla 45° w dół, czerwona dla poziomu) i czy dana orientacja jest dozwolona.
Wyciek przy kołnierzu wylotowym
Upewnij się, że kołnierz nie był montowany na głównej obudowie podczas lutowania i że rura miedziana została równo przycięta.
Przed użyciem
- Sprawdź zgodność czynnika chłodniczego z listą zatwierdzonych (R134a, R513A, R515B, R1234ze(E)).
- Przygotuj śruby ze stali nierdzewnej klasy min. A2-70.
- Upewnij się, że masz klucz dynamometryczny ustawiony na 38 Nm lub 110 Nm.
- Sprawdź, czy wybrana orientacja montażu jest dozwolona dla typu zaworu.
- Zastosuj smar silikonowy na O-ring, jeśli jest to wymagane.
Parametry w praktyce
- PS/MWP 23 bar
- Maksymalne dopuszczalne ciśnienie robocze zaworu.
Ilustracje i schematy
- Schemat orientacji pokazuje dozwolone pozycje zaworu i przypisane im kolory sprężyn.
- Instrukcja wymiany sprężyny przedstawia kolejność demontażu obudowy, głowicy i sprężyny.
Zgodność modelu
- Zaprojektowany wyłącznie do pracy w środowisku bezolejowym.
- Wymaga ochrony przed uderzeniami podczas instalacji.
- Zalecana ochrona całego zaworu (w tym kołnierza stalowego) po instalacji w przypadku użytku zewnętrznego.
