Katalog części pompy tłokowej osiowej Danfoss Series 90 100cc

Szczegółowy katalog części zamiennych dla pompy tłokowej osiowej Danfoss Series 90 100cc. Zawiera schematy budowy, listy części, procedury identyfikacji oraz biuletyny serwisowe.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejszy dokument jest katalogiem części zamiennych dla pompy tłokowej osiowej Danfoss Series 90 o pojemności 100cc. Instrukcja służy do identyfikacji modułów, numerów części oraz procedur serwisowych. Przed przystąpieniem do zamawiania części należy dokładnie zidentyfikować model urządzenia.

Identyfikacja części

Każda jednostka posiada tabliczkę znamionową umieszczoną na obudowie. Zawiera ona kluczowe informacje:

Tabliczka znamionowa pompy
Tabliczka znamionowa pompy
  • Model code: Definiuje specyficzną konfigurację jednostki i jest niezbędny przy zamawianiu części.
  • Model/material number: Używany przez fabrykę w procesie produkcji.
  • Serial number: Identyfikuje datę produkcji, sekwencję budowy oraz okres gwarancyjny.

Korzystanie z katalogu

Katalog jest podzielony na sekcje odpowiadające głównym podzespołom pompy:

Struktura kodu modelu
Struktura kodu modelu
  • Części wspólne i osprzęt specjalny
  • Ograniczenie wydajności (Displacement limitation)
  • Pokrywa końcowa (End cap)
  • Układ ładowania (Charging system)
  • Montaż pomocniczy (Auxiliary mounting)
  • Ustawienie ciśnienia ładowania
  • Wał napędowy (Shaft)
  • Sterowanie (Controls)
  • Filtracja
  • Ochrona wysokiego ciśnienia
  • Kryzy (Orifice)

W przypadku, gdy numer części posiada w nawiasie inny numer, oznacza to, że jest to katalog międzynarodowy, a numer w nawiasie odnosi się do konkretnego regionu (np. USA).

Biuletyny serwisowe

Na końcu instrukcji znajduje się sekcja Service bulletin. Jeśli przy nazwie części w liście części znajduje się numer biuletynu (np. SB-1999-019), należy zapoznać się z jego treścią przed złożeniem zamówienia. Biuletyny zawierają istotne informacje o zamiennikach, kompatybilności i zmianach konstrukcyjnych.

Konfiguracja pompy

Instrukcja zawiera szczegółowe schematy (Parts configuration) dla każdej sekcji. Części oznaczone gwiazdką (*) są zawarte w podstawowym zestawie uszczelnień (base pump seal kit Q210).

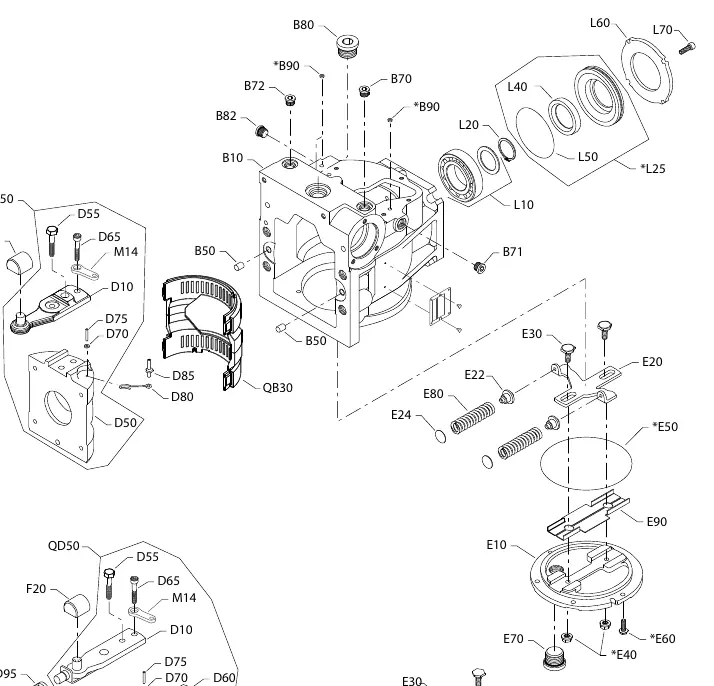

Schemat części wspólnych
Schemat części wspólnych

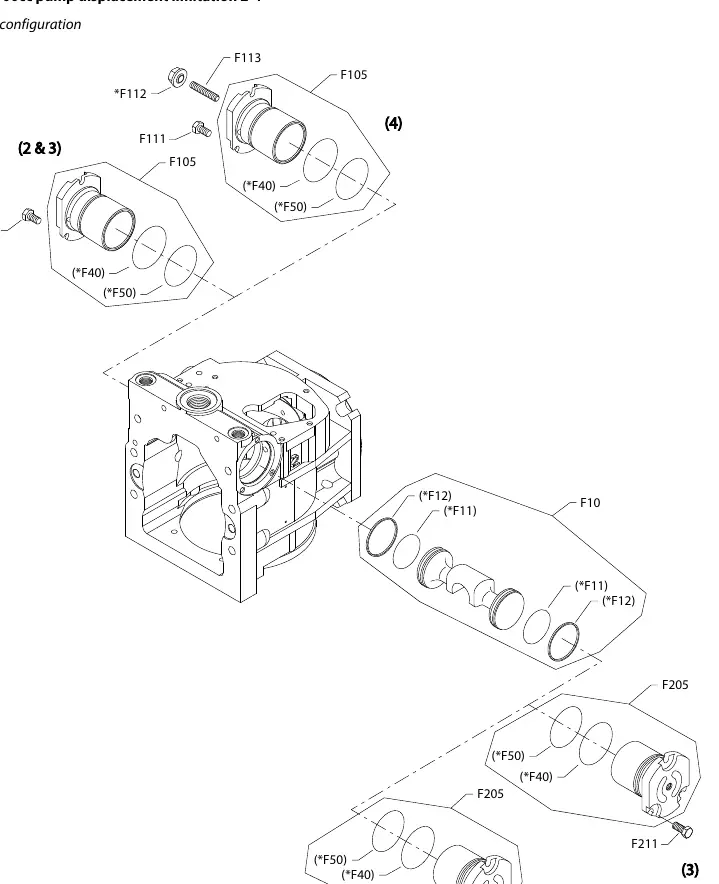

Schemat ograniczenia wydajności
Schemat ograniczenia wydajności

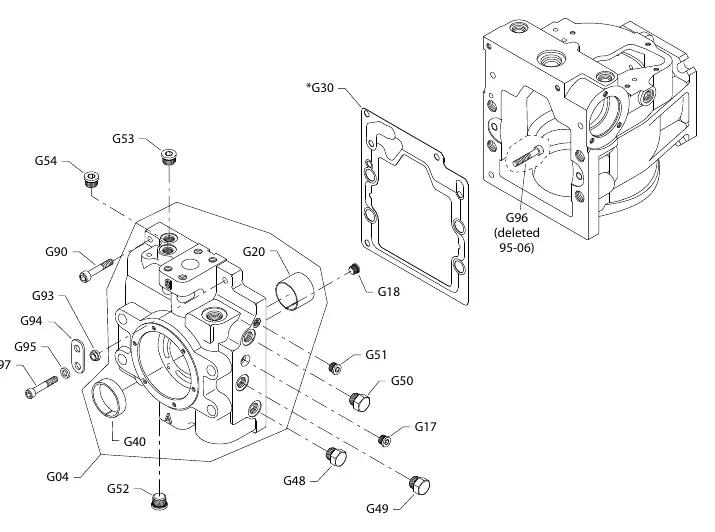

Schemat pokrywy końcowej
Schemat pokrywy końcowej

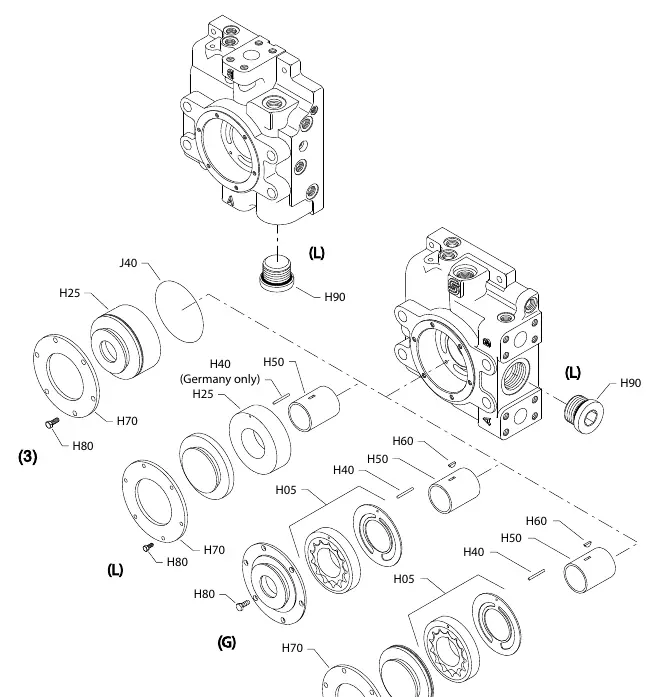

Schemat układu ładowania
Schemat układu ładowania

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Trudności z identyfikacją właściwej części

Sprawdź kod modelu (Model Code) na tabliczce znamionowej i porównaj go z odpowiednią sekcją w katalogu.

Niepewność co do kompatybilności części

Sprawdź sekcję 'Service bulletin' na końcu instrukcji, aby upewnić się, czy część nie została zastąpiona nowszą wersją.

Błędne wyświetlanie stron w Adobe Acrobat

W ustawieniach przeglądarki PDF wybierz 'Two Page View' oraz 'Show Cover Page in Two Page View'.

Przed użyciem

  • Zlokalizuj tabliczkę znamionową na obudowie pompy.
  • Zanotuj kod modelu (Model Code) oraz numer seryjny.
  • Zidentyfikuj datę produkcji na podstawie kodu daty.
  • Sprawdź, czy dla danej części wydano biuletyn serwisowy (Service Bulletin).

Parametry w praktyce

Serial Number
Numer seryjny określający datę produkcji i sekwencję budowy.

Ilustracje i schematy

  • Schematy przedstawiają konfiguracje części dla różnych opcji (np. end cap, charging system, controls).
  • Gwiazdka (*) przy części oznacza, że jest ona zawarta w zestawie uszczelnień (base pump seal kit Q210).

Zgodność modelu

  • Części mogą być zależne od daty produkcji (Date Begin/Date End).
  • Niektóre części są specyficzne dla regionu (np. Niemcy vs USA).
  • Zawsze sprawdzaj biuletyny serwisowe przed zamówieniem części.
