Instrukcja obsługi ładowarki akumulatorów DEFA MultiCharger 1204R Flex i Flex Li
Szybki przewodnik po instalacji i obsłudze ładowarki DEFA MultiCharger 1204R Flex oraz Flex Li. Dowiedz się, jak poprawnie zamontować urządzenie, wykonać połączenia elektryczne oraz zrozumieć wskaźniki pracy i zasady bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ładowarka DEFA MultiCharger 1204R Flex i Flex Li jest przeznaczona do stałego montażu w pojeździe. Urządzenie automatycznie przełącza się w tryb konserwacji po naładowaniu akumulatora. Do poprawnego działania funkcji sterowania grzałką silnika i wnętrza wymagany jest sygnał +12V na wejściu sterującym. Ładowarka wymaga napięcia zwrotnego około 2V z akumulatora, aby rozpocząć proces ładowania, dlatego nie może być używana jako zasilacz 12V.
Instalacja

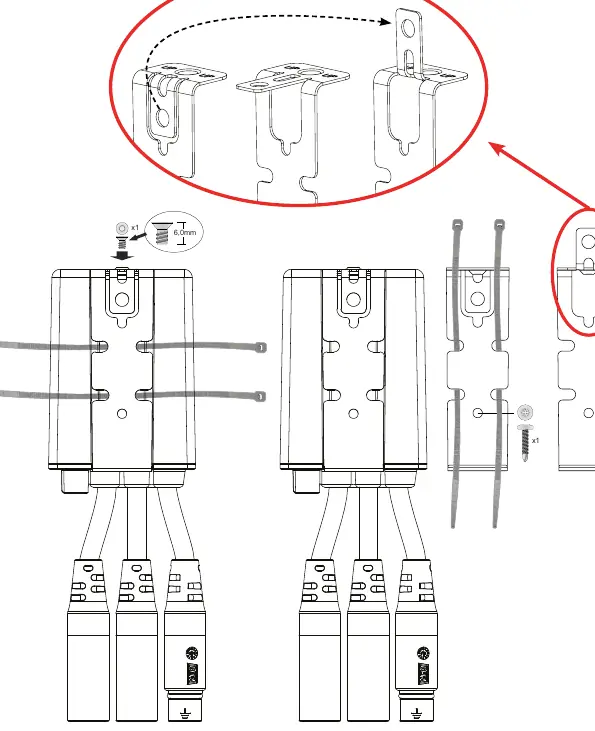

Ładowarkę należy zamontować w miejscu oddalonym od źródeł ciepła (np. kolektor wydechowy, turbo) oraz ruchomych części (paski, wentylatory). Do montażu należy użyć wspornika z co najmniej dwoma otworami lub dołączonych opasek zaciskowych.
- Podłączenie 12V: Należy użyć dołączonego bezpiecznika. Jeśli kabel 12V jest przedłużany, należy zastosować przewód o większym przekroju.
- Sygnał sterujący: Aby aktywować wyjście grzałki, należy podać sygnał +12V na wejście sterujące (oznaczone ikoną zegara). Zazwyczaj pochodzi on z kabla żółtego jednostki sterującej DEFA. W przypadku braku jednostki sterującej, należy użyć dołączonej czerwonej nasadki.
- Uziemienie: Należy postępować zgodnie z zaleceniami producenta pojazdu, zwłaszcza jeśli posiada on system monitorowania akumulatora.
Obsługa i wskaźniki
Ładowarka działa niezależnie od timera systemu ogrzewania pojazdu. Wskaźnik świetlny informuje o stanie pracy:
- Pulsujące zielone światło: Trwa ładowanie.
- Stałe zielone światło: Akumulator w pełni naładowany (tryb konserwacji).
- Pulsujące czerwone światło: Wystąpił błąd.
Bezpieczeństwo
Przed przystąpieniem do ładowania należy upewnić się, że akumulator nie jest zamarznięty. Podczas ładowania akumulatorów kwasowo-ołowiowych należy zachować szczególną ostrożność ze względu na ryzyko wydzielania gazów wybuchowych. Nigdy nie należy palić ani dopuszczać do powstawania iskier w pobliżu akumulatora. Ładowarka musi być podłączona do uziemionego gniazda 120V zgodnie z lokalnymi przepisami.
Dane techniczne
Urządzenie obsługuje akumulatory typu LA, GEL, EFB, AGM oraz Li-Ion (z wbudowanym systemem BMS). Maksymalny prąd ładowania wynosi 4A. Zakres temperatury pracy to od -40°C do +50°C.
Informacje o producencie
DEFA
Praktyczna pomoc
Typowe problemy
Ładowarka nie rozpoczyna ładowania
Urządzenie wymaga napięcia zwrotnego ok. 2V z akumulatora, aby wystartować. Sprawdź połączenia.
Brak napięcia na wyjściu grzałki
Upewnij się, że na wejście sterujące (oznaczone zegarem) podano sygnał +12V.
Czerwony pulsujący wskaźnik
Oznacza błąd. Sprawdź połączenia i stan akumulatora.
Przed użyciem
- Upewnij się, że wszystkie akcesoria w pojeździe są wyłączone.
- Wyczyść zaciski akumulatora.
- Sprawdź napięcie akumulatora w instrukcji pojazdu.
- Upewnij się, że obszar wokół akumulatora jest dobrze wentylowany.
- Sprawdź, czy przewody nie są uszkodzone.
Parametry w praktyce
- Prąd ładowania
- 4A (maksymalny)
- Napięcie wejściowe
- 100-120V AC / 60Hz
- Bezpiecznik 12V
- 7.5A
- Temperatura pracy
- -40°C do +50°C
Ilustracje i schematy

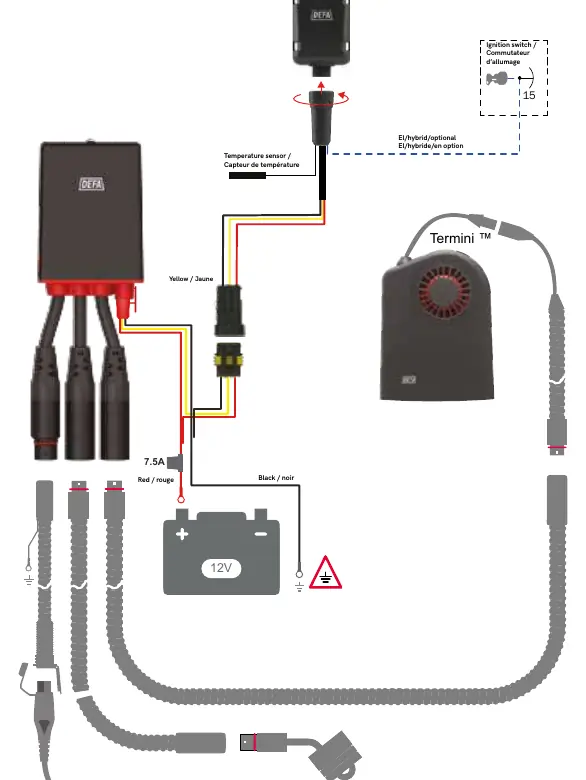

- Schemat WarmUp: Pokazuje podłączenie ładowarki z hubem Bluetooth, czujnikiem temperatury i grzałką Termini.

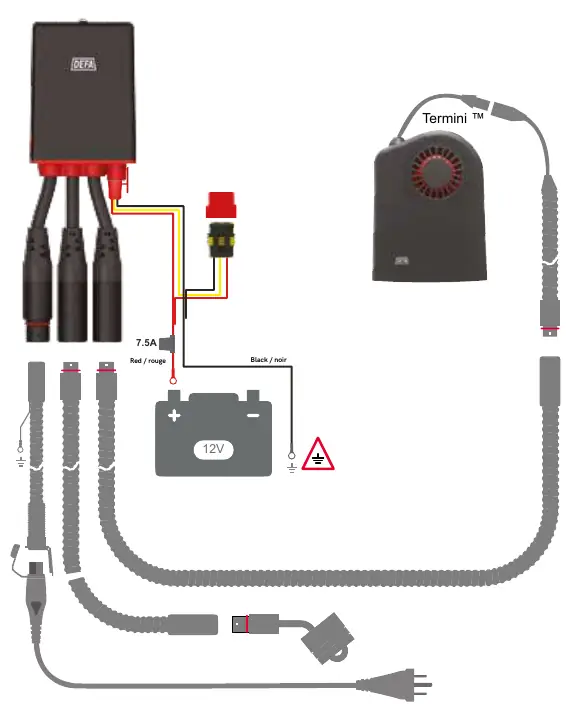

- Schemat bezpośredni: Pokazuje podłączenie ładowarki bezpośrednio do akumulatora i grzałki Termini bez huba.
Zgodność modelu
- Obsługiwane typy akumulatorów: LA, GEL, EFB, AGM, Li-Ion (tylko z wbudowanym BMS).
- Nie używać jako zasilacza 12V (eliminator akumulatora).
