Instrukcja obsługi ładowarki DEFA WorkshopCharger 125A

Najważniejsze informacje z instrukcji

DEFA WorkshopCharger 125A to zaawansowana ładowarka warsztatowa wykorzystująca technologię switch-mode. Urządzenie jest przeznaczone do ładowania akumulatorów ołowiowo-kwasowych, AGM, EFB, GEL oraz litowo-jonowych (z wbudowanym systemem BMS) o pojemności do ok. 600 Ah. Ładowarka umożliwia pracę w trybie 12V lub 24V.

Opis urządzenia i elementy sterujące

Urządzenie obsługiwane jest za pomocą pokrętła (scroll wheel) oraz przycisku wstecz. Pokrętło służy do nawigacji po menu (obracanie) oraz zatwierdzania wyboru (wciśnięcie). Przycisk wstecz pozwala na powrót do poprzedniego ekranu.

Na tylnym panelu znajdują się:

• Włącznik zasilania
• Gniazdo wejściowe AC
• Port USB (do aktualizacji oprogramowania)
• Złącze czujnika temperatury
• Kable ładowania
• Pokrywa zacisków śrubowych kabli ładowania

Instalacja

Ładowarkę można zamontować bezpośrednio na ścianie lub zawiesić na wsporniku ściennym. Należy upewnić się, że miejsce montażu zapewnia odpowiednią wentylację. Przed użyciem należy sprawdzić, czy złącza i kable są wolne od wilgoci i zanieczyszczeń.

Obsługa i menu

Menu główne zawiera następujące opcje:

• Charging (Ładowanie): Wybór typu akumulatora, pojemności i rozpoczęcie ładowania.
• Reconditioning (Regeneracja): Tryb odsiarczania/regeneracji akumulatora.
• ECU Programming (Programowanie ECU): Tryb zasilania stabilizowanego z wyborem napięcia.
• Battery replacement (Wymiana akumulatora): Tryb podtrzymania zasilania podczas wymiany akumulatora w pojeździe.
• Settings (Ustawienia): Konfiguracja języka, jasności wyświetlacza, trybu eksperckiego, napięcia systemowego oraz przywracanie ustawień fabrycznych.

Proces ładowania

Proces ładowania składa się z kilku etapów: analizy przed ładowaniem, ładowania prądem stałym, analizy końcowej oraz ładowania długoterminowego (podtrzymującego). Ładowarka automatycznie wykrywa stan akumulatora. Jeśli napięcie akumulatora jest zbyt niskie (poniżej 2V dla 12V lub 4V dla 24V), ładowarka przejdzie w tryb błędu.

Tryb ekspercki

Ładowarka posiada "Tryb ekspercki", który umożliwia użytkownikowi ręczne ustawienie napięcia ładowania oraz napięcia podtrzymania (float). Aby uzyskać dostęp do tego trybu, należy wprowadzić kod PIN: 3332.

Konserwacja

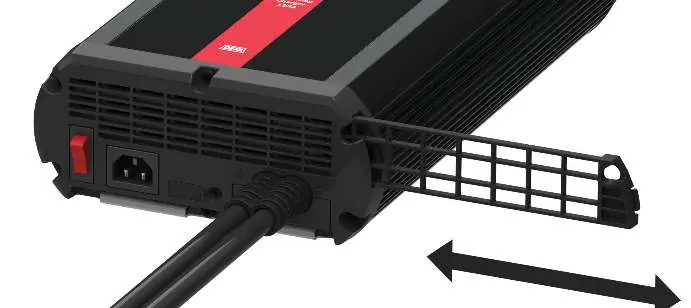

Regularnie sprawdzaj stan kabli ładowania pod kątem uszkodzeń. W razie potrzeby można je wymienić, zdejmując pokrywę pod kablem. Filtr wlotu powietrza na spodzie ładowarki powinien być regularnie sprawdzany i czyszczony. Wszelkie naprawy muszą być wykonywane przez wykwalifikowany personel.

Bezpieczeństwo

• Nie próbuj ładować akumulatorów nieprzeznaczonych do ładowania.
• Używaj ładowarki tylko w dobrze wentylowanych pomieszczeniach.
• Akumulatory litowe muszą posiadać zintegrowany system BMS.
• Podczas ładowania akumulatory mogą wydzielać wybuchowe gazy – unikaj iskier i otwartego ognia.
• Kwas akumulatorowy jest żrący; w przypadku kontaktu ze skórą natychmiast przemyj ją wodą.
