Instrukcja obsługi ładowarki akumulatorów DEFA MultiCharger 1204R Flex
Szybki przewodnik po instalacji i obsłudze ładowarki DEFA MultiCharger 1204R Flex oraz 1204R Flex Li. Dowiedz się, jak poprawnie zamontować urządzenie, wykonać połączenia elektryczne, zrozumieć sygnalizację LED oraz bezpiecznie ładować...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
DEFA MultiCharger 1204R Flex to elektroniczna ładowarka przeznaczona do stałego montażu w pojeździe. Urządzenie automatycznie przechodzi w tryb konserwacji po naładowaniu akumulatora. Wymaga napięcia zwrotnego około 2V z akumulatora, aby rozpocząć proces ładowania, dlatego nie może być używane jako zasilacz 12V.
- Prąd ładowania: 4A.
- Sygnalizacja: Zielone pulsowanie (ładowanie), zielone światło (naładowany), czerwone pulsowanie (błąd).
- Ważne: Model 1204R Flex Li jest przeznaczony wyłącznie do akumulatorów litowo-jonowych z wbudowanym systemem BMS.
Instalacja i montaż

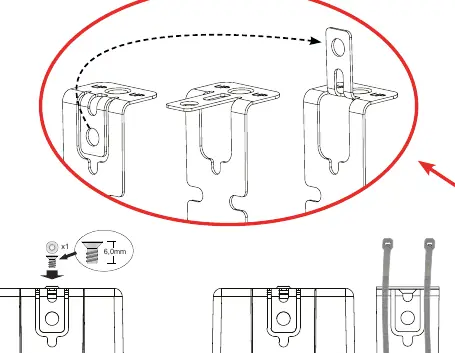

Ładowarkę należy zamontować w miejscu oddalonym od źródeł ciepła (np. kolektor wydechowy, turbo) oraz ruchomych części (paski, wentylatory). Do montażu użyj wspornika z co najmniej dwoma otworami lub dołączonych opasek zaciskowych.
Podłączenie do akumulatora musi zawsze odbywać się z użyciem dołączonego bezpiecznika. Jeśli kabel 12V wymaga przedłużenia, należy zastosować przewód o większym przekroju, aby uniknąć spadków napięcia.
Podłączenie elektryczne
Urządzenie posiada zintegrowany przekaźnik do sterowania grzałką silnika i wnętrza. Aby aktywować wyjście przekaźnika, na wejście sterujące (oznaczone symbolem zegara) należy podać sygnał +12V. Zazwyczaj pochodzi on z żółtego kabla jednostek sterujących DEFA. Jeśli jednostka sterująca nie jest używana, należy zastosować dołączoną czerwoną zatyczkę.
Podłączanie do akumulatora powinno odbywać się zgodnie ze schematami połączeń (z systemem WarmUp lub bez). Należy zawsze przestrzegać polaryzacji i upewnić się, że połączenie z masą jest wykonane zgodnie z zaleceniami producenta pojazdu.
Bezpieczeństwo
Praca w pobliżu akumulatorów kwasowo-ołowiowych wiąże się z ryzykiem wybuchu gazów. Należy zachować szczególną ostrożność:
- Nigdy nie palić ani nie dopuszczać do iskrzenia w pobliżu akumulatora.
- Zawsze odłączać zasilanie AC przed podłączeniem lub odłączeniem zacisków DC.
- Używać ochrony oczu i odzieży ochronnej.
- W przypadku kontaktu kwasu ze skórą lub oczami, natychmiast przemyć dużą ilością wody.
- Nie ładować zamarzniętych akumulatorów.
Dane techniczne
Ładowarka obsługuje napięcie wejściowe 100-120V AC. Temperatura pracy wynosi od -40°C do +50°C. Wymiary urządzenia to 107x71x38 mm, a waga 325g. Bezpiecznik po stronie 12V ma wartość 7.5A.
Informacje o producencie
DEFA
Praktyczna pomoc
Typowe problemy
Ładowarka nie rozpoczyna ładowania
Urządzenie wymaga napięcia zwrotnego około 2V z akumulatora, aby wystartować. Upewnij się, że akumulator nie jest całkowicie rozładowany.
Brak zasilania grzałki silnika/wnętrza
Sprawdź, czy sygnał sterujący +12V jest podłączony do wejścia sterującego (oznaczonego zegarem) lub czy użyto czerwonej zatyczki, jeśli nie ma jednostki sterującej.
Czerwone pulsowanie diody
Wskazuje na błąd. Sprawdź połączenia, stan akumulatora oraz czy nie doszło do zwarcia.
Przed użyciem
- Upewnij się, że wszystkie akcesoria w pojeździe są wyłączone.
- Sprawdź, czy akumulator nie jest zamarznięty.
- Wyczyść zaciski akumulatora przed podłączeniem.
- Upewnij się, że używasz oryginalnego osprzętu DEFA.
- Sprawdź, czy model ładowarki jest odpowiedni dla typu akumulatora (Li-Ion wymaga wersji Flex Li).
Parametry w praktyce
- Maksymalny prąd ładowania
- 4A - stały prąd ładowania dla optymalnej konserwacji.
- Napięcie ładowania
- 14.4V dla standardowych akumulatorów (Flex) lub 14.0V dla Li-Ion (Flex Li).
- Temperatura pracy
- -40°C do +50°C - urządzenie przystosowane do pracy w trudnych warunkach klimatycznych.
- Bezpiecznik 12V
- 7.5A - wymagany do bezpiecznego połączenia z akumulatorem.
Ilustracje i schematy

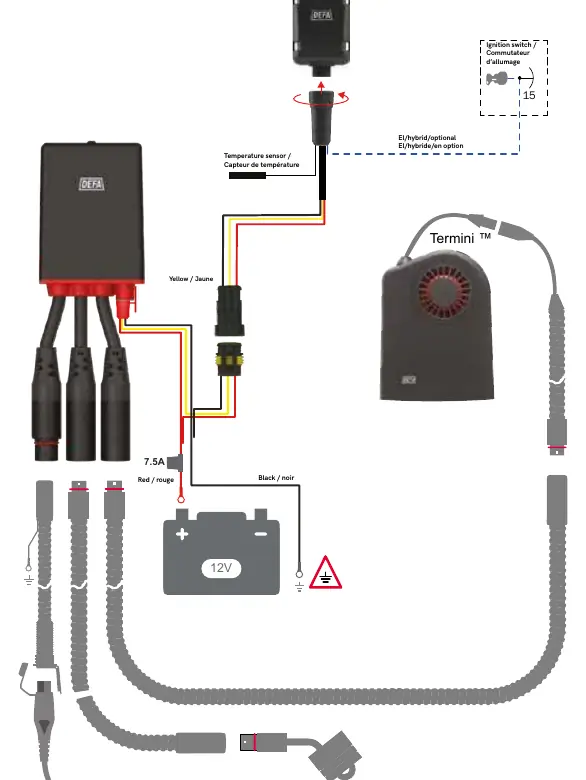

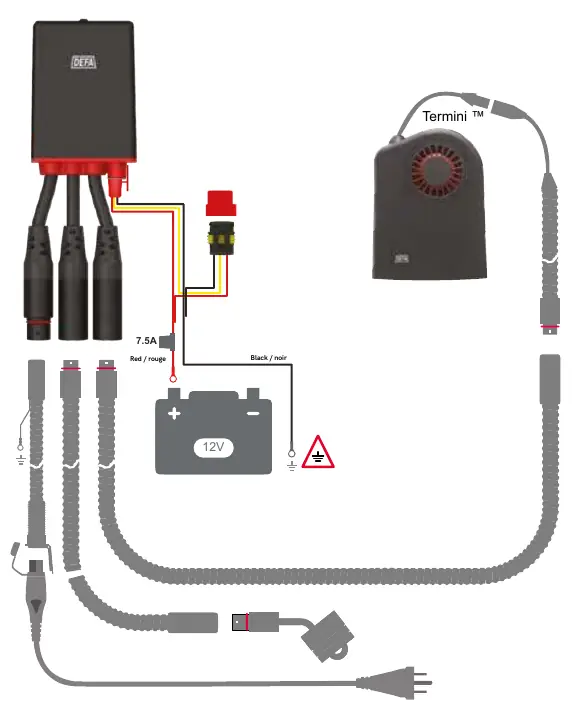

- Schematy połączeń ilustrują instalację z systemem WarmUp Bluetooth, połączenie bezpośrednie oraz instalację bez systemu WarmUp.
- Rysunki montażowe wskazują na użycie wiertła 2mm do instalacji kabli.
Zgodność modelu
- Model 1204R Flex Li: wyłącznie do akumulatorów litowo-jonowych z systemem BMS.
- Model 1204R Flex: do akumulatorów LA, GEL, EFB, AGM.
