Instrukcja demontażu monitora Dell U2724DE
Szczegółowy przewodnik serwisowy dotyczący demontażu monitora Dell U2724DE. Instrukcja zawiera listę wymaganych narzędzi, procedurę rozbierania obudowy, usuwania podzespołów oraz informacje o utylizacji materiałów.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Demontaż monitora Dell U2724DE wymaga użycia śrubokrętów krzyżakowych (nr 1 i 2), noża oraz lutownicy. Proces obejmuje zdjęcie podstawy, otwarcie tylnej obudowy, odłączenie kabli wewnętrznych oraz odkręcenie poszczególnych płyt (zasilacza, interfejsu, USB). str. 1, 2, 3, 4
Najważniejsze czynności
- Zdejmij podstawę monitora str. 1
- Otwórz tylną obudowę str. 1
- Usuń kondensatory elektrolityczne str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Śruby M4x11 | 11±1 kgf*cm | Moment dokręcania dla śrub mechanizmu blokującego | str. 1 |
| Śruby M3x5 | 5±0.5 kgf*cm | Moment dokręcania dla śrub środkowej ramki | str. 2 |
| Śruby M3x6 | 4±1 kgf*cm | Moment dokręcania dla śrub płyty USB | str. 2 |
| Śruby M2x2.4 | 0.8~1 kgf*cm | Moment dokręcania dla śrub płytki klawiatury | str. 1 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Procedury demontażu (S1-S7) str. 1
- Procedury demontażu (S8-S13) str. 2
- Procedury demontażu (S14-S19) str. 3
- Usuwanie kondensatorów (S20) str. 4
- Informacje o materiałach i narzędzia str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi oficjalną instrukcję demontażu monitora Dell U2724DE. Jest przeznaczony dla wykwalifikowanego personelu serwisowego w celu przeprowadzenia naprawy lub przygotowania urządzenia do utylizacji zgodnie z dyrektywami WEEE. Instrukcja opisuje krok po kroku proces rozbierania urządzenia na części pierwsze.
Wymagane narzędzia
Do przeprowadzenia demontażu monitora niezbędne są następujące narzędzia:
- Śrubokręt krzyżakowy (Phillips) nr 1
- Śrubokręt krzyżakowy (Phillips) nr 2
- Nóż (penknife)
- Lutownica z odsysaczem cyny
Procedura demontażu
Demontaż monitora należy przeprowadzać w sposób uporządkowany, zgodnie z poniższymi etapami:
- Przygotowanie: Wyłącz zasilanie i odłącz wszystkie kable zewnętrzne (zasilający i wideo).
- Demontaż podstawy: Naciśnij przycisk zwalniający podstawę i zdejmij ją z monitora.
- Otwieranie obudowy: Używając palców, podważ tylną pokrywę od górnej krawędzi, a następnie ostrożnie zdejmij ją, uważając na mechanizmy blokujące. Odłącz kable joysticka i czujnika.
- Demontaż podzespołów: Odkręć śruby mocujące płytę główną, płytę zasilacza, płytę USB oraz płytę TBT. Używaj odpowiednich śrubokrętów zgodnie z rozmiarami śrub.
- Usuwanie kondensatorów: W przypadku konieczności utylizacji, usuń kondensatory elektrolityczne z płytek drukowanych, używając lutownicy i odsysacza.
Utylizacja i materiały
Monitor zawiera podzespoły, które należy utylizować zgodnie z przepisami o zużytym sprzęcie elektrycznym i elektronicznym (WEEE). Dokument zawiera tabelę informacyjną dotyczącą obecności substancji takich jak rtęć, azbest czy baterie – w przypadku modelu U2724DE większość z nich nie występuje, jednak urządzenie posiada płytki drukowane o powierzchni powyżej 10 cm2 oraz kondensatory elektrolityczne, które wymagają selektywnej zbiórki.
Informacje o producencie
Dell Inc.
Praktyczna pomoc
Typowe problemy
Trudności z otwarciem tylnej pokrywy
Należy podważyć pokrywę od górnej krawędzi, używając palców, a następnie ostrożnie nacisnąć środkową ramkę, aby zwolnić mechanizmy blokujące.
Ryzyko uszkodzenia kabli podczas demontażu
Przed całkowitym zdjęciem pokryw należy upewnić się, że wszystkie taśmy klejące zostały odklejone, a kable (joysticka, czujnika, panelu) zostały odłączone od złączy.
Przed użyciem
- Przygotuj czystą powierzchnię roboczą (najlepiej z podkładką ochronną).
- Upewnij się, że posiadasz śrubokręty krzyżakowe nr 1 i nr 2.
- Przygotuj nóż do usuwania kleju zabezpieczającego kondensatory.
- Przygotuj lutownicę z odsysaczem do demontażu kondensatorów.
- Odłącz wszystkie kable od monitora przed rozpoczęciem pracy.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- S1-S3: Demontaż podstawy i odłączenie kabli.
- S4-S7: Otwieranie tylnej obudowy i odłączanie kabli wewnętrznych.

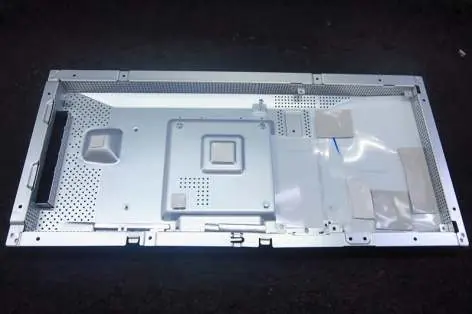

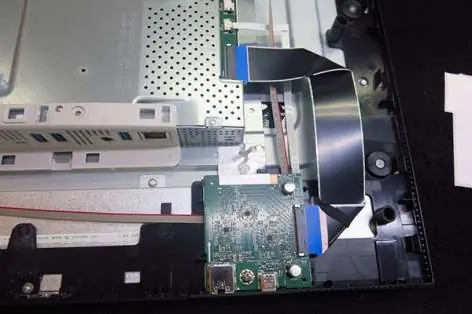

- S8-S13: Demontaż płyt wewnętrznych (USB, zasilacz, interfejs).
- S20: Procedura usuwania kondensatorów elektrolitycznych z płytek PCB.
