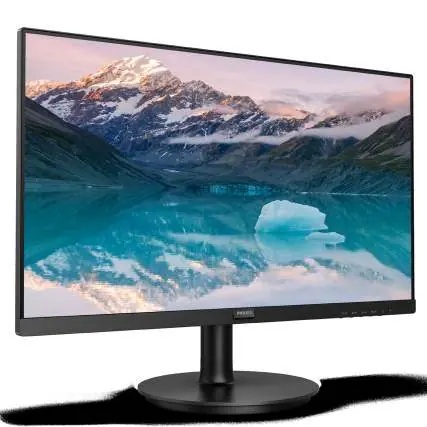

Instrukcja obsługi monitora LED Philips 221S9A-75
Szybki przewodnik po monitorze Philips 221S9A-75. Dowiedz się, jak zainstalować podstawę, podłączyć urządzenie, skonfigurować menu OSD, zoptymalizować obraz oraz rozwiązać najczęstsze problemy techniczne.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Monitor Philips 221S9A-75 to 21.5-calowy wyświetlacz LED o rozdzielczości 1920x1080. Instrukcja zawiera wskazówki dotyczące instalacji podstawy, podłączania kabli, obsługi menu OSD oraz optymalizacji obrazu za pomocą funkcji SmartImage. str. 1, 5, 6, 13
Najważniejsze czynności
- Montaż podstawy str. 5
- Podłączenie monitora str. 6
Pierwsze uruchomienie
- Podłącz przewód zasilający i kabel sygnałowy, a następnie włącz komputer i monitor. str. 6
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Brak obrazu
Sprawdź zasilanie, połączenie kabla sygnałowego oraz czy komputer jest włączony.
str. 21Konserwacja i reset
- Aby zresetować ustawienia OSD, naciśnij przycisk Menu/OK, a następnie wybierz 'Setup' > 'Reset'. str. 23
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Rozdzielczość natywna | 1920 x 1080 @ 60 Hz | Optymalna rozdzielczość pracy monitora. | str. 13 |
| Montaż VESA | 100mm x 100mm | Standard uchwytu ściennego. | str. 9, 13 |
Gdzie szukać w PDF
- Instalacja str. 5
- Specyfikacja techniczna str. 13, 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera kluczowe informacje dotyczące bezpiecznego użytkowania, instalacji oraz konfiguracji monitora Philips 221S9A-75. Przed rozpoczęciem użytkowania należy zapoznać się z zasadami bezpieczeństwa, takimi jak unikanie bezpośredniego światła słonecznego, ochrona przed wilgocią oraz stosowanie odpowiedniego zasilania.
Instalacja i montaż
Proces instalacji monitora obejmuje następujące kroki:
- Montaż podstawy: Umieść monitor ekranem do dołu na miękkiej powierzchni. Wsuń kolumnę podstawy do monitora, aż usłyszysz kliknięcie, a następnie zamocuj podstawę do kolumny.
- Podłączenie: Podłącz przewód zasilający do monitora i gniazdka elektrycznego. Podłącz kabel sygnałowy (HDMI lub VGA) do komputera.
- Montaż VESA: Monitor obsługuje standard VESA 100mm x 100mm. Przed montażem ściennym należy zdemontować podstawę, naciskając przycisk zwalniający.
Obsługa monitora
Monitor posiada menu ekranowe (OSD), które umożliwia dostosowanie parametrów obrazu. Przyciski sterujące znajdują się na przedniej ramce monitora:
- Przycisk zasilania: Włączanie i wyłączanie monitora.
- Menu/OK: Dostęp do menu OSD i zatwierdzanie wyborów.
- Przyciski nawigacyjne: Poruszanie się po menu OSD oraz regulacja głośności.
- Wybór wejścia: Zmiana źródła sygnału.
- SmartImage: Szybki dostęp do trybów obrazu (Standard, Internet, Game, EasyRead, LowBlue Mode).
Optymalizacja obrazu
Monitor oferuje zaawansowane funkcje poprawy jakości obrazu:
- SmartImage: Optymalizuje jasność, kontrast, kolor i ostrość w czasie rzeczywistym w zależności od wyświetlanej treści.
- SmartContrast: Automatycznie dostosowuje kontrast dla uzyskania najlepszej jakości obrazu.
- LowBlue Mode: Redukuje szkodliwe krótkofalowe światło niebieskie, co zwiększa komfort pracy.
Rozwiązywanie problemów
W przypadku wystąpienia problemów, sprawdź poniższe rozwiązania:
- Brak obrazu (dioda nie świeci): Sprawdź, czy przewód zasilający jest poprawnie podłączony.
- Brak obrazu (dioda świeci na biało): Sprawdź, czy komputer jest włączony i czy kabel sygnałowy jest poprawnie podłączony.
- Obraz nie jest wyśrodkowany: Użyj funkcji "Auto" w menu OSD.
- Obraz wibruje: Sprawdź połączenie kabla sygnałowego z kartą graficzną.
Dane techniczne
Kluczowe parametry monitora:
- Rozdzielczość natywna: 1920 x 1080 przy 60 Hz.
- Przekątna ekranu: 21.5 cala (54.6 cm).
- Typ podświetlenia: W-LED.
- Kąty widzenia: 178° (H) / 178° (V).
- Złącza: VGA, HDMI 1.4, Audio-in, Headphone out.
- Pobór mocy: ok. 17 W (typ.).
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Brak obrazu (dioda zasilania nie świeci)
Upewnij się, że przewód zasilający jest prawidłowo podłączony do gniazdka i monitora. Sprawdź, czy przycisk zasilania jest w pozycji ON.
Brak obrazu (dioda zasilania świeci na biało)
Sprawdź, czy komputer jest włączony, czy kabel sygnałowy jest poprawnie podłączony i czy nie ma wygiętych pinów we wtyczce.
Obraz nie jest wyśrodkowany
Użyj funkcji "Auto" w menu OSD lub dostosuj ustawienia Phase/Clock w menu Setup (tylko w trybie VGA).
Obraz wibruje
Sprawdź, czy kabel sygnałowy jest bezpiecznie podłączony do karty graficznej lub komputera.
Przed użyciem
- Sprawdź, czy w zestawie znajdują się wszystkie kable (zasilający, HDMI/VGA).
- Upewnij się, że monitor jest ustawiony na stabilnej, płaskiej powierzchni.
- Sprawdź, czy gniazdko elektryczne jest łatwo dostępne.
- Upewnij się, że komputer jest wyłączony przed podłączeniem kabla sygnałowego.
- Sprawdź, czy rozdzielczość komputera jest ustawiona na natywną (1920x1080).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Natywna rozdzielczość
- 1920 x 1080 przy 60 Hz - zapewnia najlepszą jakość obrazu.
Ilustracje i schematy
- Przyciski sterujące: 1-Zasilanie, 2-Menu/OK, 3-Nawigacja, 4-Głośność, 5-Wybór wejścia, 6-Wstecz, 7-SmartImage.
- Złącza tylne: AC Power, HDMI, VGA, Audio-in, Headphone out, Kensington lock.
Zgodność modelu
- Kompatybilny z Windows 11/10/8.1/8/7.
- Kompatybilny z Mac OS X.
- Funkcja Auto działa tylko w trybie VGA.
