Instrukcja obsługi monitora LCD Philips 220V4L
Szybki przewodnik po instrukcji obsługi monitora LCD Philips 220V4L. Dowiedz się, jak zainstalować podstawę, podłączyć monitor do komputera, skonfigurować menu OSD oraz korzystać z oprogramowania SmartControl Lite.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Monitor Philips 220V4L to wyświetlacz LCD z podświetleniem LED. Instrukcja obejmuje montaż podstawy, podłączenie sygnału (VGA/DVI), obsługę menu OSD oraz konfigurację oprogramowania SmartControl Lite. str. 1, 6, 7, 8
Najważniejsze czynności
- Montaż podstawy str. 6
- Podłączenie monitora str. 7
Pierwsze uruchomienie
- Podłącz zasilanie, podłącz kabel wideo, włącz komputer i monitor. str. 7
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Brak obrazu
Sprawdź zasilanie i połączenie kabla sygnałowego.
str. 33Konserwacja i reset
- Użyj funkcji Reset w menu OSD (Setup -> Reset). str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Rozdzielczość | 1680 x 1050 @ 60Hz | Optymalna rozdzielczość pracy. | str. 18 |
| Pobór mocy (220V4LA) | 23.3 W (typ.) | Typowy pobór mocy podczas pracy. | str. 18 |
Gdzie szukać w PDF
- Montaż podstawy str. 6
- Menu OSD str. 8
- Dane techniczne str. 18, 19
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera kompletne informacje dotyczące instalacji, konfiguracji oraz bezpiecznego użytkowania monitora LCD Philips 220V4L. Dokument obejmuje procedury montażu podstawy, podłączenia sygnału wideo, obsługi menu ekranowego (OSD) oraz korzystania z oprogramowania SmartControl Lite.
Montaż i instalacja
Przed rozpoczęciem użytkowania należy zamontować podstawę monitora:
- Połóż monitor ekranem do dołu na miękkiej powierzchni, aby uniknąć zarysowań.
- Wsuń kolumnę podstawy w monitor, aż zatrzaśnie się na swoim miejscu.
- Podłącz kabel zasilający oraz kabel sygnałowy (VGA lub DVI) do odpowiednich portów z tyłu monitora.
- Podłącz drugi koniec kabla sygnałowego do komputera.
Obsługa monitora
Monitor posiada przyciski sterujące na przednim panelu, które umożliwiają dostęp do menu OSD (On-Screen Display):
- Przycisk zasilania: Włączanie i wyłączanie monitora.
- Menu/OK: Dostęp do menu OSD i zatwierdzanie wyborów.
- Przyciski nawigacyjne: Poruszanie się po menu, regulacja jasności, kontrastu oraz głośności (w wybranych modelach).
- Auto: Automatyczna regulacja parametrów obrazu.

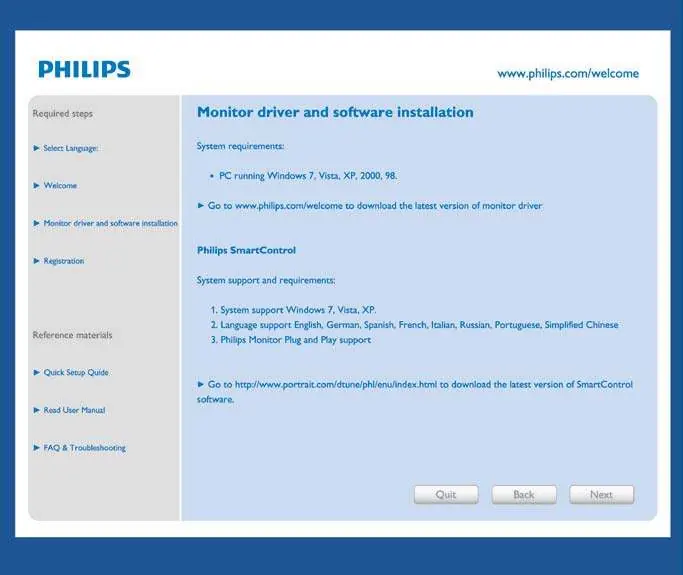

SmartControl Lite

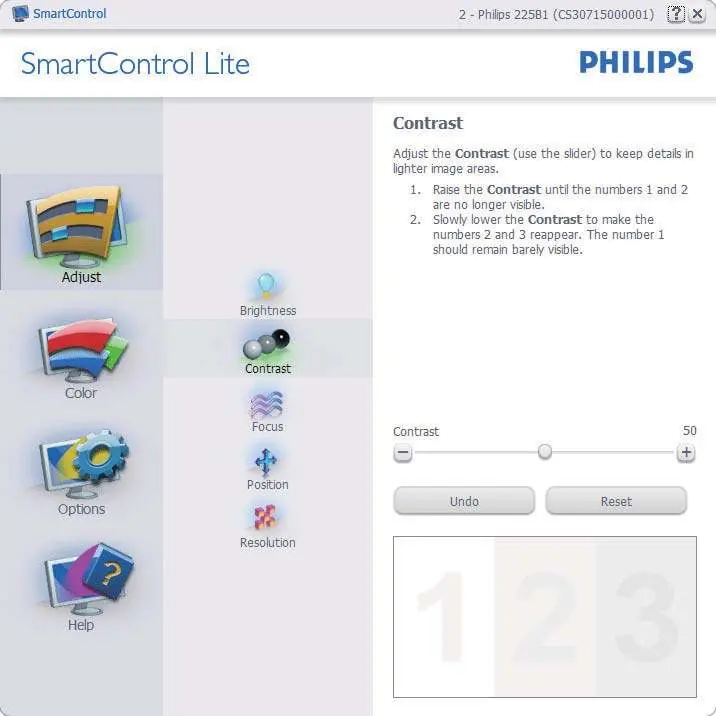

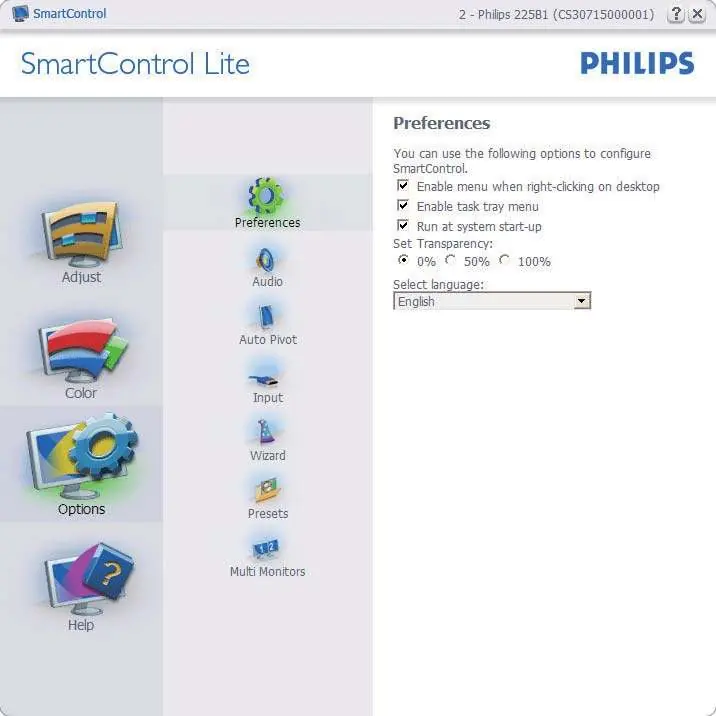

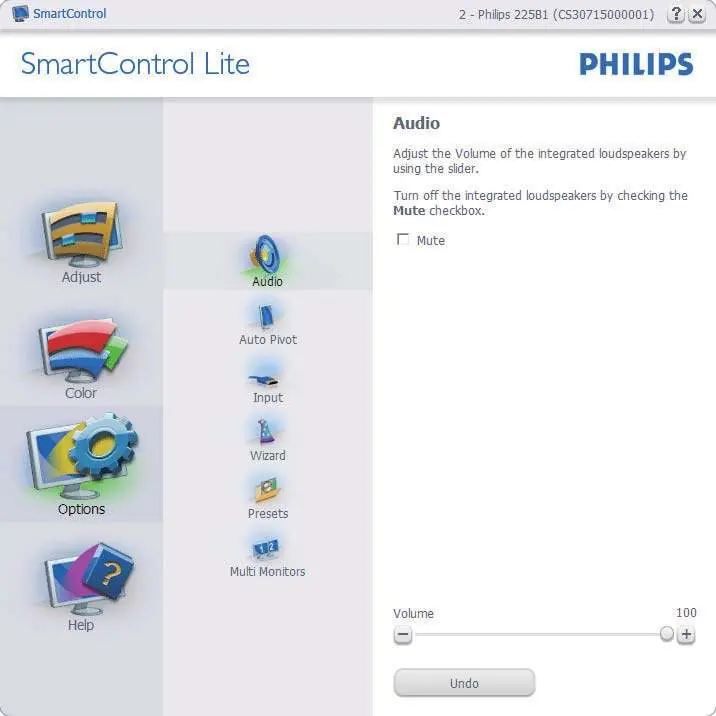

Oprogramowanie SmartControl Lite pozwala na łatwe zarządzanie ustawieniami monitora bezpośrednio z poziomu systemu operacyjnego Windows. Umożliwia ono precyzyjną kalibrację kolorów, ustawienie jasności, kontrastu, pozycji obrazu oraz rozdzielczości.
Rozwiązywanie problemów
W przypadku wystąpienia problemów z obrazem, sprawdź następujące kwestie:
- Brak obrazu: Upewnij się, że kabel zasilający jest podłączony, a komputer jest włączony. Sprawdź połączenie kabla sygnałowego.
- Obraz drga: Użyj funkcji Auto w menu OSD lub dostosuj ustawienia fazy i zegara w menu Setup.

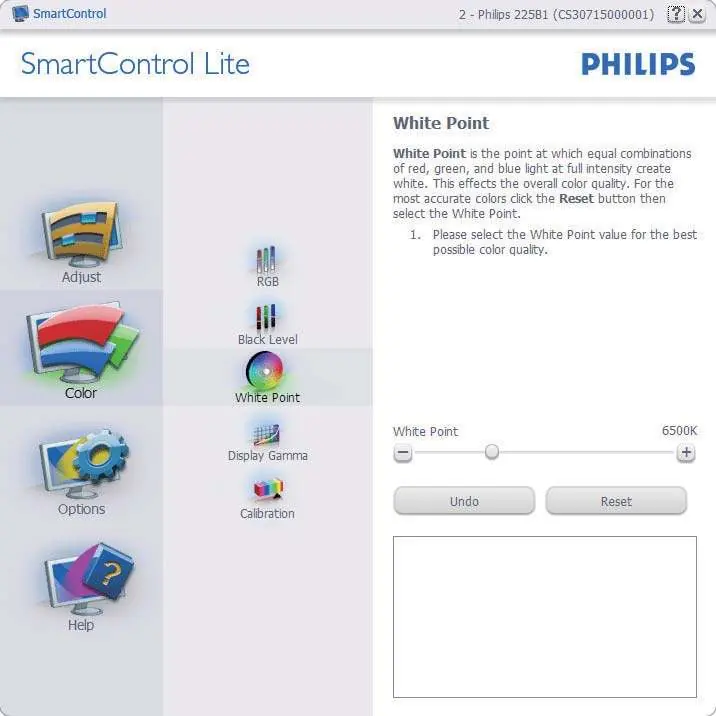

- Problemy z kolorami: Sprawdź ustawienia temperatury barwowej w menu Color lub wykonaj kalibrację za pomocą SmartControl Lite.
Dane techniczne
Monitor obsługuje rozdzielczość 1680 x 1050 przy 60Hz. Szczegółowe parametry, takie jak pobór mocy, wymiary oraz waga, znajdują się w sekcji danych technicznych na stronach 18-19 instrukcji.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Brak obrazu (LED nie świeci)
Sprawdź, czy kabel zasilający jest poprawnie podłączony do gniazdka i monitora.
Brak obrazu (LED świeci na biało)
Sprawdź, czy komputer jest włączony i czy kabel sygnałowy (VGA/DVI) jest dobrze podłączony.
Obraz drga lub jest niestabilny
Użyj przycisku 'AUTO' na monitorze lub dostosuj ustawienia fazy i zegara w menu OSD.
Przed użyciem
- Sprawdź zawartość opakowania
- Zamontuj podstawę monitora
- Podłącz kabel zasilający
- Podłącz kabel sygnałowy (VGA lub DVI)
- Włącz komputer i monitor
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Schemat montażu podstawy monitora
- Opis przycisków na przednim panelu
- Struktura menu OSD
Zgodność modelu
- Wymaga systemu Windows 7/Vista/XP dla pełnej funkcjonalności SmartControl Lite.
- Monitor posiada otwory montażowe VESA 100mm x 100mm.
