Instrukcja obsługi monitora LCD Philips 220C1
Szybki przewodnik po instrukcji obsługi monitora LCD Philips 220C1. Dowiedz się, jak zainstalować urządzenie, skonfigurować parametry obrazu, korzystać z funkcji SmartImage oraz rozwiązywać typowe problemy.
Źródłowy PDF: SR · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Monitor Philips 220C1 to 22-calowy wyświetlacz LCD. Instrukcja zawiera wskazówki dotyczące instalacji, konfiguracji parametrów obrazu (OSD), korzystania z oprogramowania SmartControl II oraz rozwiązywania problemów technicznych. str. 1, 27, 29
Najważniejsze czynności
- Instalacja podstawy str. 70, 71
- Podłączenie do komputera str. 67, 68, 69
- Ustawienie rozdzielczości str. 4, 34, 66
Pierwsze uruchomienie
- Podłącz kabel zasilający i sygnałowy, następnie włącz komputer i monitor. str. 67, 68, 69
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Brak obrazu
Sprawdź zasilanie i połączenie kabla sygnałowego.
str. 12Konserwacja i reset
- Aby zresetować ustawienia, użyj funkcji 'Reset' w menu OSD. str. 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Rozdzielczość | 1680 x 1050 | Zalecana przy 60Hz | str. 34 |
| Temperatura pracy | 0°C - 40°C | Zakres temperatur pracy | str. 36 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 2, 3
- Rozwiązywanie problemów str. 12, 13, 14
- Informacje o produkcie str. 29, 30, 31, 32
- Instalacja str. 64, 65, 66, 67
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Monitor LCD Philips 220C1 to 22-calowy wyświetlacz zaprojektowany do pracy w rozdzielczości 1680 x 1050 przy 60Hz. Instrukcja zawiera kompletne wytyczne dotyczące bezpiecznego użytkowania, instalacji, konfiguracji parametrów obrazu oraz korzystania z zaawansowanych funkcji, takich jak SmartImage i SmartControl II.
Bezpieczeństwo i konserwacja
- Monitor należy chronić przed bezpośrednim działaniem słońca, wysoką temperaturą i wilgocią.
- Nie blokuj otworów wentylacyjnych.
- Do czyszczenia ekranu używaj lekko zwilżonej szmatki. Nigdy nie stosuj alkoholu, amoniaku ani innych silnych rozpuszczalników.
- W przypadku dostania się wody lub obcych substancji do wnętrza, natychmiast odłącz zasilanie.
Instalacja i podłączenie

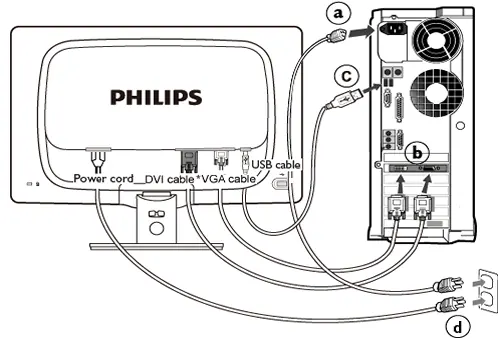

Proces instalacji obejmuje montaż podstawy oraz podłączenie kabli:
- Montaż podstawy: Połóż monitor ekranem do dołu na miękkiej powierzchni, aby uniknąć zarysowań, a następnie wsuń podstawę w otwór aż do kliknięcia.
- Podłączenie: Podłącz kabel zasilający oraz kabel sygnałowy (VGA lub DVI) do odpowiednich portów z tyłu monitora i komputera.
Funkcje obrazu i SmartImage
Monitor oferuje technologię SmartImage, która optymalizuje ustawienia w zależności od wyświetlanej treści:
- Kancelaryjny: Optymalizuje tekst i jasność dla lepszej czytelności.
- Gledanje slika (Przeglądanie zdjęć): Zwiększa nasycenie kolorów i kontrast.
- Zabava (Rozrywka): Poprawia jasność i kontrast dla filmów i gier.
- Ekonomiczny: Zmniejsza zużycie energii.
Rozwiązywanie problemów
W przypadku braku obrazu sprawdź:
- Czy kabel zasilający jest poprawnie podłączony.
- Czy przycisk zasilania jest włączony.
- Czy kabel sygnałowy jest dobrze podłączony do komputera.
- Czy komputer nie znajduje się w trybie oszczędzania energii.
Dane techniczne
- Rozdzielczość: 1680 x 1050 przy 60Hz (zalecana).
- Temperatura pracy: 0°C do 40°C.
- Wilgotność: 20% do 80% RH.
- Zasilanie: 100-240 VAC, 50/60 Hz.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Brak obrazu (dioda LED nie świeci)
Sprawdź, czy kabel zasilający jest poprawnie podłączony do gniazdka i monitora. Upewnij się, że przycisk zasilania jest włączony.
Brak obrazu (dioda LED miga)
Sprawdź, czy komputer jest włączony oraz czy kabel sygnałowy jest poprawnie podłączony do karty graficznej.
Dugme AUTO nie działa
Funkcja Auto działa tylko na standardowych komputerach PC i kartach graficznych. Może nie działać z niestandardowym sprzętem.
Przed użyciem
- Sprawdź, czy monitor jest włączony.
- Upewnij się, że kabel sygnałowy jest dobrze podłączony do komputera.
- Ustaw rozdzielczość ekranu na 1680x1050 przy 60Hz dla najlepszej jakości obrazu.
- Zainstaluj sterowniki monitora z dołączonego CD, jeśli system ich wymaga.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Temperatura pracy
- Monitor powinien pracować w zakresie od 0°C do 40°C.
Ilustracje i schematy
- Opis przedniej strony monitora: przyciski sterujące OSD, zasilanie, SmartImage.
- Opis tylnej strony monitora: porty USB, VGA, DVI-D, zasilanie, blokada Kensington.
Zgodność modelu
- Monitor jest w pełni kompatybilny z systemami Windows 98, 2000, XP, Vista.
- Współpracuje z komputerami PC, Mac i stacjami roboczymi (może być wymagany adapter dla Mac).
