Instrukcja obsługi monitora LCD Philips 220E
Szybki przewodnik po monitorze LCD Philips 220E. Znajdź informacje o instalacji, podłączaniu, ustawieniach OSD, rozwiązywaniu problemów i specyfikacji technicznej.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Monitor Philips 220E to wyświetlacz LCD o przekątnej 21.5 cala, obsługujący rozdzielczość 1920x1080 przy 60Hz. Instrukcja zawiera procedury instalacji, konfiguracji OSD oraz rozwiązywania problemów. str. 1, 25, 34
Najważniejsze czynności
- Podłączanie monitora str. 38
- Demontaż podstawy str. 40
Problemy i rozwiązania
Brak obrazu (dioda LED nie świeci)
Sprawdź podłączenie kabla zasilającego i włącz monitor przyciskiem zasilania.
str. 10Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Rozdzielczość | 1920 x 1080 | Maksymalna i zalecana rozdzielczość przy 60Hz | str. 26 |
| Pobór mocy | < 40W | Typowy pobór mocy w trybie pracy | str. 14, 28 |
| Nachylenie (Tilt) | -5° ~ 20° | Zakres regulacji nachylenia ekranu | str. 28 |
Gdzie szukać w PDF
- Instalacja str. 34, 37, 38, 39
- Specyfikacja techniczna str. 25, 26, 27, 28
- Rozwiązywanie problemów str. 10, 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera szczegółowe informacje dotyczące użytkowania monitora LCD Philips 220E. Dokument obejmuje procedury instalacji, konfiguracji, rozwiązywania problemów oraz specyfikację techniczną urządzenia.

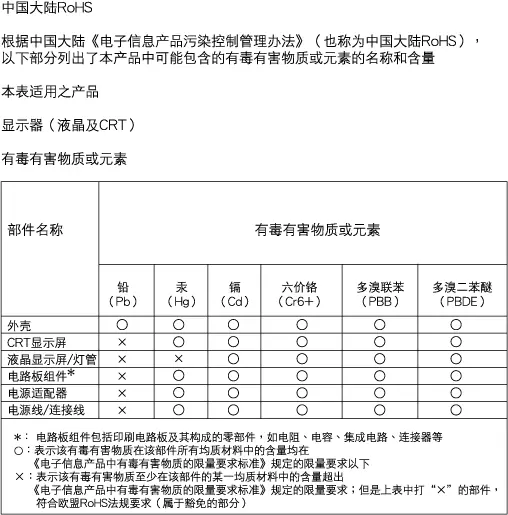

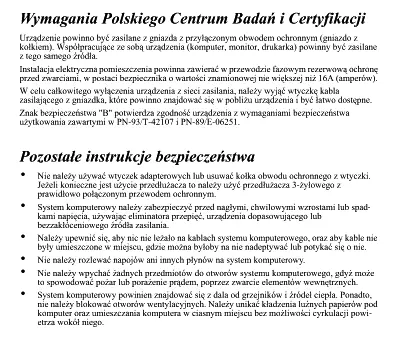

Bezpieczeństwo i konserwacja
- Utrzymuj monitor z dala od bezpośredniego światła słonecznego i źródeł ciepła.
- Nie blokuj otworów wentylacyjnych w obudowie.
- Upewnij się, że gniazdko zasilania jest łatwo dostępne.
- Do czyszczenia używaj miękkiej, lekko wilgotnej szmatki. Nigdy nie używaj rozpuszczalników organicznych, takich jak alkohol lub płyny na bazie amoniaku.
- W przypadku dostania się wody lub obcych substancji do wnętrza, natychmiast odłącz zasilanie i skontaktuj się z serwisem.
- Zalecane warunki pracy: temperatura 0-40°C, wilgotność 20-80% RH.
Instalacja monitora
Podłączanie do komputera:
- Wyłącz komputer i odłącz kabel zasilający.
- Podłącz kabel sygnałowy (VGA lub DVI) do odpowiedniego złącza z tyłu monitora i komputera.
- Podłącz kabel zasilający do monitora i gniazdka elektrycznego.
- Włącz komputer i monitor. Jeśli obraz jest wyświetlany, instalacja przebiegła pomyślnie.
Demontaż podstawy:
Monitor posiada standardowy interfejs montażowy VESA 100mm x 100mm. Aby zamontować monitor na ścianie, należy odkręcić 3 śruby mocujące podstawę i zdjąć ją z obudowy.
Obsługa i ustawienia
Monitor posiada przyciski na panelu przednim służące do obsługi menu OSD (On-Screen Display):
- MENU/OK: Otwiera menu OSD lub potwierdza wybór.
- Jasność: Regulacja jasności wyświetlacza.
- INPUT: Zmiana źródła sygnału wejściowego.
- AUTO: Automatyczna regulacja pozycji poziomej, pionowej, fazy i zegara.
Rozwiązywanie problemów
- Brak obrazu (dioda LED nie świeci): Sprawdź podłączenie kabla zasilającego i włącz monitor przyciskiem zasilania.
- Brak obrazu (dioda LED świeci na bursztynowo/żółto): Sprawdź, czy komputer jest włączony, kabel sygnałowy jest poprawnie podłączony i czy nie jest aktywny tryb oszczędzania energii.
- Nieprawidłowa pozycja obrazu: Naciśnij przycisk AUTO lub dostosuj pozycję w menu OSD.
- Migotanie obrazu: Naciśnij przycisk AUTO lub wyeliminuj zakłócenia za pomocą ustawień Phase/Clock w menu OSD.
Dane techniczne
- Rozdzielczość: 1920 x 1080 przy 60Hz.
- Zasilanie: 100-240 VAC, 50/60 Hz.
- Pobór mocy:< 40W (typ.).
- Nachylenie (Tilt): -5° do 20°.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Brak obrazu (dioda LED nie świeci)
Sprawdź podłączenie kabla zasilającego i włącz monitor przyciskiem zasilania.
Brak obrazu (dioda LED świeci na bursztynowo/żółto)
Sprawdź, czy komputer jest włączony, kabel VGA/DVI jest podłączony i czy nie jest aktywny tryb oszczędzania energii.
Nieprawidłowa pozycja obrazu
Naciśnij przycisk AUTO lub dostosuj pozycję w menu OSD (Phase/Clock).
Przed użyciem
- Upewnij się, że monitor jest ustawiony z dala od źródeł ciepła.
- Sprawdź, czy otwory wentylacyjne nie są zablokowane.
- Używaj tylko zatwierdzonego kabla zasilającego.
- Upewnij się, że gniazdko zasilania jest łatwo dostępne.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Panel przedni: przyciski zasilania, menu, jasności, wejścia, auto.
- Panel tylny: złącza zasilania, DVI, VGA, blokada Kensington.
- Montaż podstawy: instrukcja demontażu podstawy do montażu VESA.
Zgodność modelu
- Monitor jest zgodny z systemami Windows 95/98/2000/Me/XP/Vista.
- Funkcja Auto działa na standardowych komputerach PC z systemem Windows.
