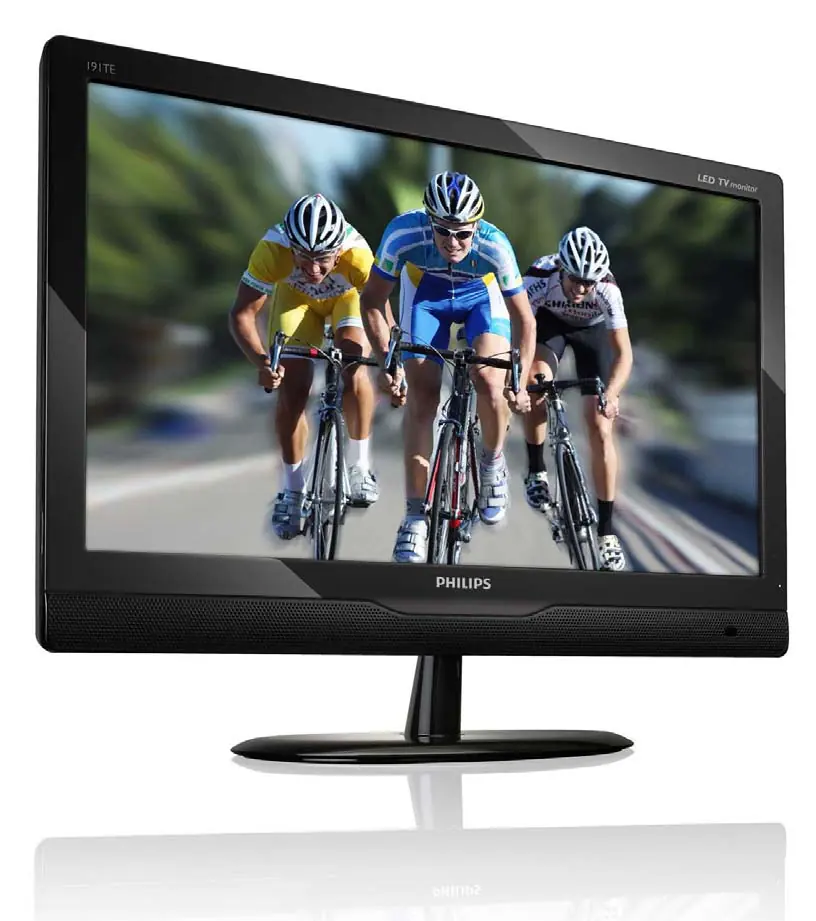

Instrukcja obsługi monitora LED Philips 191TE2L / 221TE2L
Kompletny przewodnik użytkownika dla monitorów LED Philips 191TE2L i 221TE2L. Dowiedz się, jak podłączyć urządzenie, skonfigurować kanały TV, dostosować ustawienia obrazu i dźwięku oraz rozwiązywać typowe problemy techniczne.
Źródłowy PDF: SR · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja obsługi monitora LED Philips 191TE2L / 221TE2L zawiera informacje o instalacji, konfiguracji kanałów TV, ustawieniach obrazu i dźwięku oraz rozwiązywaniu problemów. str. 1, 3
Najważniejsze czynności
- Włączanie/wyłączanie monitora str. 11, 13
- Wybór źródła sygnału str. 14
Pierwsze uruchomienie
- Podłącz zasilanie i antenę, następnie włącz monitor przyciskiem POWER. str. 11, 13
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Monitor się nie włącza
Odłącz kabel zasilający na minutę i podłącz ponownie.
str. 28Konserwacja i reset
- Resetowanie do ustawień fabrycznych: Menu -> Konfigur. -> Resetuj podešenja -> Da. str. 24
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| VESA | 75 x 75 mm | Standard montażu ściennego | str. 16 |
Gdzie szukać w PDF
- Spis treści str. 3
- Rozwiązywanie problemów str. 28, 29
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego użytkowania, instalacji oraz konfiguracji monitorów LED Philips serii 191TE2L i 221TE2L. Dokument obejmuje procedury podłączania urządzeń zewnętrznych, strojenia kanałów telewizyjnych oraz rozwiązywania typowych problemów technicznych.
Opis urządzenia i elementy zestawu
Monitor wyposażony jest w szereg złączy umożliwiających podłączenie różnych źródeł sygnału:
- Złącza tylne: VGA (PC IN), HDMI, SCART (EXT1), YPbPr (EXT2), AV (EXT3), S-Video oraz wejście antenowe (75Ω).
- Złącza boczne: Gniazdo Common Interface (CAM), wyjście słuchawkowe oraz port serwisowy.
- Sterowanie: Monitor posiada dotykowy panel sterowania na przedniej obudowie oraz dołączony pilot zdalnego sterowania.
Instalacja i pierwsze uruchomienie
Aby rozpocząć korzystanie z monitora:
- Podłącz kabel zasilający oraz antenę (jeśli używasz funkcji TV).
- Włącz monitor dotykając przycisku POWER na przednim panelu lub używając pilota.
- Wybierz odpowiednie źródło sygnału za pomocą przycisku SOURCE.
- W przypadku korzystania z funkcji TV, przeprowadź automatyczne programowanie kanałów w menu Instalacja.
Konfiguracja i ustawienia
Menu ekranowe (OSD) pozwala na dostosowanie parametrów pracy monitora:
- Obraz: Możliwość wyboru formatu szerokoekranowego, ustawienia SmartContrast oraz konfiguracji HDMI.
- Dźwięk: Regulacja głośności, wybór języka audio oraz priorytetów dźwięku.
- Instalacja: Automatyczne i ręczne programowanie kanałów, edycja programów oraz kontrola rodzicielska (domyślny PIN: 0711).
- System: Wybór języka menu, ustawienia automatycznego wyłączania oraz resetowanie do ustawień fabrycznych.
Konserwacja i bezpieczeństwo
- Przed czyszczeniem zawsze wyłącz monitor.
- Do czyszczenia używaj miękkiej, lekko wilgotnej szmatki; unikaj alkoholu i silnych środków chemicznych.
- Nie dotykaj ani nie naciskaj ekranu twardymi przedmiotami.
- W przypadku transportu w niskich temperaturach, odczekaj aż monitor osiągnie temperaturę pokojową przed podłączeniem.
Rozwiązywanie problemów
W razie wystąpienia problemów, sprawdź:
- Monitor się nie włącza: Odłącz kabel zasilający na minutę i podłącz ponownie.
- Brak obrazu: Sprawdź połączenie anteny oraz czy wybrano właściwe źródło sygnału.
- Pilot nie działa: Sprawdź baterie i wyczyść czujnik podczerwieni.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Monitor się nie włącza
Odłącz kabel zasilający z gniazdka, odczekaj minutę i podłącz ponownie. Upewnij się, że kabel jest dobrze dociśnięty.
Brak obrazu przy włączonym monitorze
Sprawdź, czy antena jest poprawnie podłączona i czy wybrano właściwe źródło sygnału (przycisk SOURCE).
Pilot nie działa
Sprawdź polaryzację baterii (+/-), wymień je na nowe lub wyczyść szybkę czujnika na monitorze.
Słaby odbiór sygnału TV
Sprawdź połączenie anteny. Unikaj zakłóceń od innych urządzeń elektrycznych lub wysokich budynków.
Przed użyciem
- Sprawdź, czy napięcie w gniazdku jest zgodne z wymaganiami monitora.
- Upewnij się, że masz odpowiednie kable do podłączenia urządzeń (VGA, HDMI, SCART).
- Podłącz antenę, jeśli planujesz odbiór telewizji.
- Włóż baterie do pilota zdalnego sterowania.
- Zapewnij co najmniej 5,5 cm wolnej przestrzeni za monitorem dla wentylacji.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Pobór mocy w czuwaniu
- ≤ 0,5W (typowe).
- Temperatura pracy
- Od 5 do 40 stopni Celsjusza.
Ilustracje i schematy
- Zadni konektor: Panel złączy z tyłu monitora (VGA, HDMI, SCART, YPbPr, AV, Antena).
- Bočni priključak: Panel złączy z boku (Common Interface, Słuchawki, Serwis).
- Kontrole prednjeg tastera: Dotykowe przyciski na przedniej ramce monitora.
- Daljinski upravljač: Rozkład przycisków pilota.
Zgodność modelu
- Wymaga dodatkowego kabla audio przy połączeniu przez VGA.
- Obsługuje DVB-T oraz DVB-C (zależnie od kraju).
- Współpracuje z modułami CAM (Common Interface).
