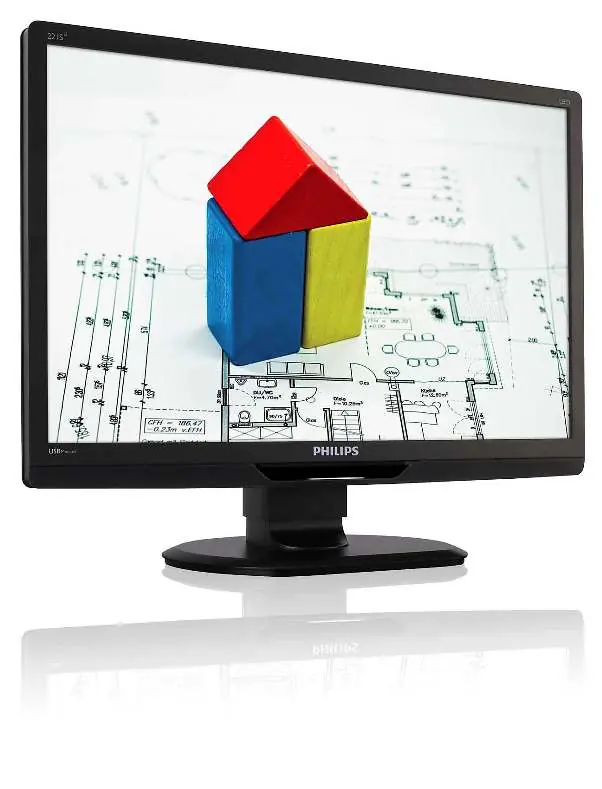

Monitor LCD Philips 221S3UCB/00 - Instrukcja obsługi
Szybki przewodnik po monitorze LCD Philips 221S3UCB/00. Dowiedz się, jak podłączyć monitor za pomocą jednego kabla USB, sprawdź parametry techniczne, opcje regulacji podstawy oraz wymagania dotyczące zasilania.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Monitor Philips 221S3UCB/00 to monitor zasilany przez USB, który przesyła obraz i energię za pomocą jednego kabla. Wymaga portu USB 2.0, a w przypadku niewystarczającej mocy zasilania laptopa, może wymagać opcjonalnego zasilacza DC. str. 1, 2, 3
Najważniejsze czynności
- Podłącz monitor do laptopa za pomocą kabla USB. str. 1, 2
- Dostosuj wysokość i kąt nachylenia podstawy. str. 1, 2, 3
Problemy i rozwiązania
Niewystarczająca moc zasilania z portów USB laptopa.
Zakup i podłączenie opcjonalnego zasilacza DC (model DSA-20PFE-05).
str. 3Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Rozdzielczość | 1920 x 1080 @ 60Hz | Optymalna rozdzielczość ekranu | str. 3 |
| Pobór mocy | 9W (typ.) | Zużycie energii w trybie pracy | str. 3 |
| Wymiary z podstawą | 507 x 402 x 201 mm | Wymiary fizyczne urządzenia | str. 3 |
| Waga z podstawą | 3.85 kg | Masa urządzenia | str. 3 |
Gdzie szukać w PDF
- Wprowadzenie i funkcje str. 1
- Szczegóły technologii str. 2
- Specyfikacja techniczna str. 3
Spis treści
Najważniejsze informacje o monitorze
Monitor Philips 221S3UCB/00 to urządzenie typu "USB monitor", które wyróżnia się możliwością przesyłania obrazu oraz zasilania za pomocą pojedynczego kabla USB 2.0. Dzięki technologii LED monitor charakteryzuje się niskim poborem mocy (ok. 9W) oraz brakiem konieczności stosowania dodatkowych kabli wideo lub zasilających w standardowych warunkach pracy.
Ergonomia i regulacja
Urządzenie wyposażone jest w podstawę Compact Ergo Base, która pozwala na dostosowanie monitora do potrzeb użytkownika:
- Regulacja wysokości: do 70 mm.
- Pochylenie (Tilt): od -5 do 20 stopni.
- Obrót (Swivel): od -65 do 65 stopni.
Podłączenie i zasilanie
Monitor jest urządzeniem typu Plug & Play. W rzadkich przypadkach, gdy porty USB w laptopie nie dostarczają wystarczającej mocy, konieczne może być dokupienie opcjonalnego zasilacza DC (specyfikacja: 100-240VAC, 50/60Hz, 0.7A). Monitor posiada również otwory montażowe VESA (100x100mm) oraz gniazdo blokady Kensington.
Dane techniczne
Monitor oferuje rozdzielczość optymalną 1920 x 1080 przy 60Hz. Panel typu TFT-LCD o przekątnej 21,5 cala (54,6 cm) zapewnia kontrast typowy 1000:1 oraz czas reakcji 5 ms. Urządzenie jest kompatybilne z systemami Mac OS X, Windows 7, Vista oraz XP.
Warunki pracy i utylizacja
Monitor powinien pracować w temperaturze od 0°C do 40°C. Produkt jest wolny od rtęci, a opakowanie w 100% nadaje się do recyklingu, co wspiera ekologiczne rozwiązania.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Monitor nie włącza się lub nie wyświetla obrazu po podłączeniu kablem USB.
Jeśli porty USB w laptopie nie mają wystarczającej mocy wyjściowej, należy dokupić opcjonalny zasilacz DC.
Przed użyciem
- Upewnij się, że laptop posiada porty USB 2.0.
- Sprawdź, czy temperatura otoczenia mieści się w zakresie 0°C - 40°C.
- Przygotuj miejsce na biurku, uwzględniając wymiary monitora (507 x 402 x 201 mm z podstawą).
- W razie potrzeby montażu na ścianie, przygotuj uchwyt VESA 100x100mm.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Pobór mocy (typ.)
- 9W w trybie pracy, co jest wartością niską dzięki zasilaniu przez USB.
- Rozdzielczość optymalna
- 1920 x 1080 pikseli przy 60Hz dla najlepszej jakości obrazu.
- Regulacja wysokości
- Zakres 70 mm pozwala na ustawienie monitora na odpowiedniej wysokości wzroku.
Zgodność modelu
- Kompatybilność Plug & Play: Mac OS X, Windows 7, Vista, XP.
- Wymagane złącze: USB 2.0.
